Компрессор для форсированных двигателей
Блок силового агрегата/Двигатель/Компоненты двигателя внутреннего сгорания/Наддув

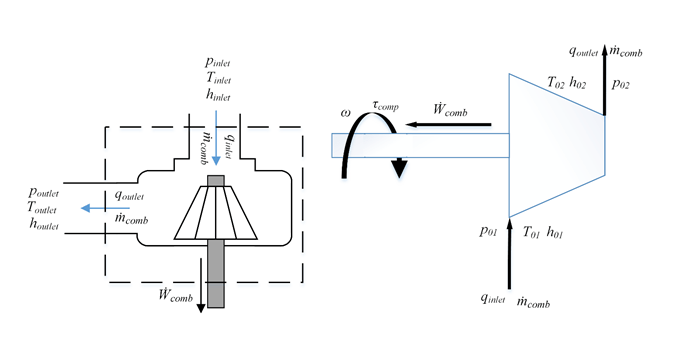

Блок компрессора моделирует форсаж двигателя, используя энергию приводного вала для увеличения давления во впускном коллекторе. Блок является компонентом моделей нагнетателя и турбокомпрессора. Блок использует двухходовые порты для соединения с входным и выходным контрольными объемами и приводным валом. Контрольные объемы обеспечивают давление, температуру и специфическую энтальпию компрессора для расчета массового расхода и расхода энергии. Для расчета крутящего момента и расхода приводной вал обеспечивает скорость компрессора. Как правило, производители компрессоров предоставляют таблицы массового расхода и эффективности в зависимости от скорректированной скорости и соотношения давлений. Можно указать таблицы поиска для расчета массового расхода и эффективности. Блок не поддерживает обратный массовый расход.
При наличии Toolbox™ калибровки на основе модели щелкните Калибровка карт рабочих характеристик (Calibrate Performance Maps), чтобы виртуально откалибровать таблицы массового расхода и производительности турбины с использованием измеренных данных.
Масса течет от входного контрольного объема к выходному контрольному объему.

При наличии панели инструментов калибровки на основе модели щелкните Калибровка карт производительности (Calibrate Performance Maps), чтобы виртуально откалибровать таблицы массового расхода и производительности турбины с использованием измеренных данных. В диалоговом окне выполняются эти задачи.
Задача | Описание | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Импорт данных компрессора | Импортируйте эти данные сжатия из файла. Дополнительные сведения см. в разделе Использование данных (панель инструментов калибровки на основе модели).
Скорость, массовый расход, отношение давлений и эффективность указаны в 2-5-м столбцах файла данных соответственно. Первая и вторая строки файла данных содержат имена переменных и единицы измерения. Например, используйте этот формат.
Панель инструментов калибровки на основе модели ограничивает значения контрольной точки скорости и отношения давлений максимальными значениями в файле. Для фильтрации или редактирования данных выберите «Изменить в приложении». Откроется редактор данных панели инструментов калибровки на основе модели. | ||||||||||||||||||||
Создание моделей ответа | Панель инструментов калибровки на основе модели подгоняет импортированные данные к моделям отклика.
Чтобы оценить или скорректировать соответствие модели ответа, выберите Править в приложении. Откроется обозреватель модели Панель инструментов калибровки на основе модели (Model-Based Calibration Toolbox Model Browser). Дополнительные сведения см. в разделе Оценка модели (панель инструментов калибровки на основе модели). | ||||||||||||||||||||
Генерировать калибровку | Панель инструментов калибровки на основе модели откалибрует модель отклика и генерирует откалиброванные таблицы. Чтобы оценить или скорректировать калибровку, выберите Изменить в приложении. Откроется обозреватель CAGE панели инструментов калибровки на основе модели. Дополнительные сведения см. в разделе Таблицы поиска калибровки (панель инструментов калибровки на основе модели). | ||||||||||||||||||||
Обновление параметров блока | Обновите эти параметры массового расхода и эффективности с помощью калибровки.
|
Блок использует эти уравнения для моделирования термодинамики.
| Вычисление | Уравнения |
|---|---|
| Массовый расход вперёд | pinlet poutlet Tinlet hinlet |
Первый закон термодинамики | T02) |
Изентропная эффективность | T01T02 − T01 |
Изентропная температура на выходе, при условии идеального газа и постоянных удельных тепловыделений | γ − 1γ |
Удельное тепловое отношение | − R |
Температура на выходе | − 1γ − 1} |
Тепловые потоки | |
Скорректированный массовый расход | |
Скорректированная скорость | startT01/Tref |
Отношение давления | p01p02 |
Блок использует внутренний сигнал FlwDir для отслеживания направления потока.
Уравнения используют эти переменные.
| , | Общее давление входного контрольного объема |
| , | Общая температура входного контрольного объема |
| , | Общий объем регулирования на входе, удельная энтальпия |
| , | Общий объем регулирования на выходе |
Общая температура контрольного объема на выходе | |
Общий объем регулирования на выходе, удельная энтальпия | |
Мощность приводного вала | |
Общая температура на выходе | |
Общая удельная энтальпия на выходе | |
Массовый расход через компрессор | |
Расход тепла на входе | |
Расход тепла на выходе | |
Изентропный КПД компрессора | |
Изентропная общая температура на выходе | |
Общая удельная энтальпия изэнтропного выхода | |
Идеальная газовая постоянная | |
Удельное тепло при постоянном давлении | |
Удельное тепловое отношение | |
Скорректированный массовый расход | |
Частота вращения ведущего вала | |
Скорректированная частота вращения приводного вала | |
Эталонная температура таблицы подстановки | |
Ссылочное давление таблицы подстановки | |
Крутящий момент вала привода компрессора | |
Отношение давления | |

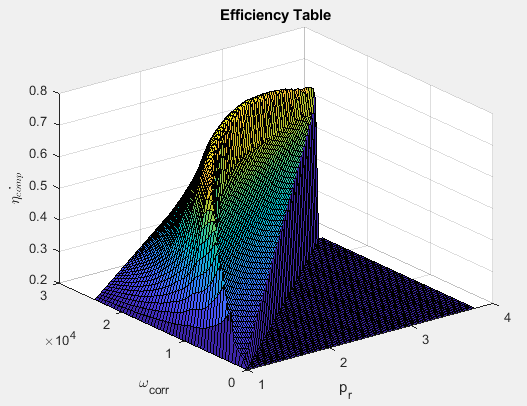

| табл. | Таблица параметров 3-D КПД компрессора |

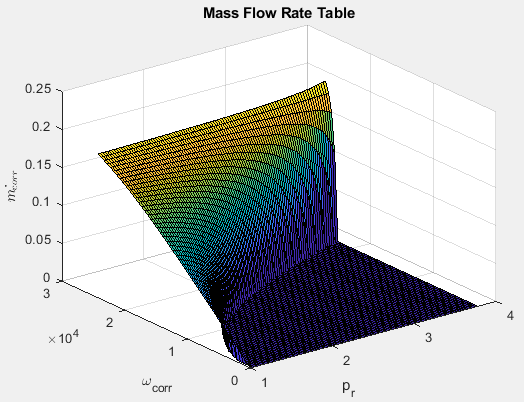

Скорректированный массовый расход 3-D таблице поиска | |
| bpts1 | Исправленные точки останова скорости |
| bpts2 | Точки останова коэффициента давления |
Для учета мощности блок реализует эти уравнения.
| Сигнал шины | Описание | Уравнения | ||
|---|---|---|---|---|
|
| PwrDriveshft | Мощность, передаваемая от вала | |
| Расход тепла в порту A | |||
PwrHeatFlwOut | Расход тепла в порту B | |||
|
| PwrLoss | Потеря питания | ||
|
| Не используется | |||
Уравнения используют эти переменные.
Мощность приводного вала | |
Общий расход тепла на выходе | |
Общий расход тепла на входе |
[1] Хейвуд, Джон Б. Основы двигателя внутреннего сгорания. Нью-Йорк: Макгроу-Хилл, 1988.
[2] Эрикссон, Ларс и Ларс Нильсен. Моделирование и управление двигателями и приводами. Чичестер, Западный Суссекс, Великобритания: John Wiley & Sons Ltd, 2014.
