Турбина

Турбина для форсированных двигателей

Библиотека:
Блок силового агрегата/Двигатель/Компоненты двигателя внутреннего сгорания/Наддув

Описание

Блок турбины использует сохранение массы и энергии для расчета массового и теплового расхода для турбин с фиксированной или переменной геометрией. Для обхода турбины можно сконфигурировать блок с отводным клапаном. Блок использует двухходовые порты для соединения с входным и выходным контрольными объемами и приводным валом. Можно указать таблицы поиска для расчета массового расхода и КПД турбины. Как правило, производители турбин предоставляют таблицы массового расхода и КПД в зависимости от скорректированной скорости и соотношения давлений. Блок не поддерживает обратный массовый расход.

При наличии Toolbox™ калибровки на основе модели щелкните Калибровка карт рабочих характеристик (Calibrate Performance Maps), чтобы виртуально откалибровать таблицы массового расхода и производительности турбины с использованием измеренных данных.

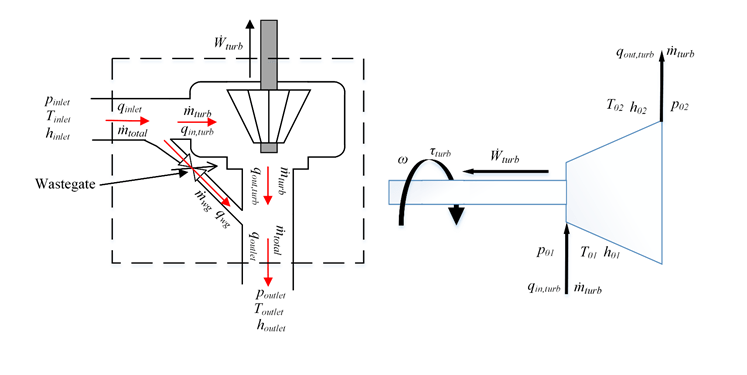

Масса течет от входного контрольного объема к выходному контрольному объему.

Блок турбин реализует уравнения для моделирования рабочих характеристик, расхода отходов и комбинированного расхода.

Виртуальная калибровка

При наличии панели инструментов калибровки на основе модели щелкните Калибровка карт рабочих характеристик (Calibrate Performance Maps), чтобы виртуально откалибровать скорректированные таблицы массового расхода и производительности турбины с использованием измеренных данных. В диалоговом окне выполняются эти задачи.

Задача

Описание

Импорт данных турбины

Импортировать данные турбины из файла. Дополнительные сведения см. в разделе Использование данных (панель инструментов калибровки на основе модели).

Тип турбины

Данные

Fixed geometry

Скорость, Spd, в рад/с
Исправленная массовая скорость потока жидкости, MassFlwRate, в kg/s
Коэффициент давления, PrsRatio, безразмерный
Эффективность, Eff, безразмерность

Скорость, скорректированный массовый расход, отношение давлений и эффективность находятся в 2-5-м столбцах файла данных соответственно. Первая и вторая строки файла данных содержат имена переменных и единицы измерения. Например, используйте этот формат.

Имя:	Spd	MassFlwRate	PrsRatio	Эффективность
Единица измерения:	рад/с	кг/с
Данные:	`8373.3`	`0.02`	`1.21`	`0.44`
	...	...	...	...

Variable geometry

Скорость, Spd, в рад/с
Исправленная массовая скорость потока жидкости, MassFlwRate, kg/s
Положение стойки, RackPos, безразмерный
Коэффициент давления, PrsRatio, безразмерный
Эффективность, Eff, безразмерность

Включить данные для нескольких контрольных точек в каждой рабочей точке положения стойки.

Скорость, скорректированный массовый расход, положение стойки, отношение давления и эффективность указаны в 2-6-м столбцах файла данных соответственно. Первая и вторая строки файла данных содержат имена переменных и единицы измерения. Например, используйте этот формат.

Имя:	Spd	MassFlwRate	RackPos	PrsRatio	Эффективность
Единица измерения:	рад/с	кг/с
Данные:	`8373.3`	`0.02`	`1`	`1.21`	`0.44`
	...	...		...	...

Панель инструментов калибровки на основе модели ограничивает значения контрольной точки скорости и отношения давлений максимальными значениями в файле.

Для фильтрации или редактирования данных выберите «Изменить в приложении». Откроется редактор данных панели инструментов калибровки на основе модели.

Создание моделей ответа

Панель инструментов калибровки на основе модели подходит для импортированных данных и генерирует модели отклика.

Тип турбины

Описание

Fixed geometry

Данные	Модель ответа
Скорректированный массовый расход	Модель потока турбины квадратного корня, описанная в разделе Моделирование и управление двигателями и Drivelines2
Эффективность	Модель соотношения скоростей лопастей (BSR), описанная в разделе Моделирование и управление двигателями и Drivelines2

Variable geometry

Панель инструментов калибровки на основе модели использует план точечных испытаний для соответствия данным. Для каждого положения стойки блок использует эти модели отклика для соответствия скорректированным данным массового расхода и эффективности.

Данные	Модель ответа
Скорректированный массовый расход	Модель потока турбины квадратного корня, описанная в разделе Моделирование и управление двигателями и Drivelines2
Эффективность	Модель соотношения скоростей лопастей (BSR), описанная в разделе Моделирование и управление двигателями и Drivelines2

Чтобы оценить или скорректировать соответствие модели ответа, выберите Править в приложении. Откроется обозреватель модели Панель инструментов калибровки на основе модели (Model-Based Calibration Toolbox Model Browser). Дополнительные сведения см. в разделе Оценка модели (панель инструментов калибровки на основе модели).

Генерировать калибровку

Панель инструментов калибровки на основе модели откалибрует модель отклика и генерирует откалиброванные таблицы.

Тип турбины

Описание

Fixed geometry

Панель инструментов калибровки на основе модели использует модели отклика для скорректированных таблиц массового расхода и эффективности.

Variable geometry

Панель инструментов калибровки на основе модели заполняет скорректированные таблицы массового расхода и эффективности для каждой позиции стойки. Панель инструментов калибровки на основе модели затем объединяет таблицы, зависящие от положения стойки, в таблицы поиска 3D для корректировки массового расхода и эффективности.

Чтобы оценить или скорректировать калибровку, выберите Изменить в приложении. Откроется обозреватель CAGE панели инструментов калибровки на основе модели. Дополнительные сведения см. в разделе Таблицы поиска калибровки (панель инструментов калибровки на основе модели).

Обновление параметров блока

Обновите эти скорректированные параметры массового расхода и эффективности с помощью калибровки.

Тип турбины

Параметры

Fixed geometry

Скорректированная таблица массового расхода, mdot_corrfx_tbl
Таблица эффективности, eta_turbfx_tbl
Скорректированные точки останова скорости, w_corrfx_bpts1
Точки останова коэффициента давления, Pr_fx_bpts2

Variable geometry

Скорректированная таблица массового расхода, mdot_corrvr_tbl
Таблица эффективности, eta_turbvr_tbl
Скорректированные точки останова скорости, w_corrvr_bpts2
Точки останова коэффициента давления, Pr_vr_bpts2
Точки останова стойки, L_rack_bpts3

Термодинамика

Блок использует эти уравнения для моделирования термодинамики.

Вычисление	Уравнения
Массовый расход вперёд	${\overset{}{}}_{} m˙turb>0$ $_{p01} =_{}$ pinlet $_{p02} =_{}$ poutlet $_{T01} =_{}$ Tinlet $_{h01} =_{}$ hinlet
Первый закон термодинамики	${\overset{}{}}_{} {\overset{}{}}_{}_{W˙turb=m˙turbcp} (_{} T01_{−}$ T02)
Изентропная эффективность	$_{startturb} \frac{=_{} {h01}_{−}}{_{}_{h02h01}} - \frac{_{} {h02s}_{=}}{_{} T01_{−}}$ T02T01 − T02s
Изентропная температура на выходе, предполагающая идеальный газ, и постоянные удельные температуры	$_{T02s} =_{} {\frac{{T01}_{(}}{_{}}}^{\frac{p02p01)}{}}$ γ − 1γ
Удельное тепловое отношение	$γ \frac{=_{}}{_{} cpcp}$ − R
Температура на выходе	$_{T02} =_{} {T01}_{+}_{} {ηturbT01 \frac{_{{1}}{_{−}} (}^{\frac{}{}}$ p02p01) γ − 1γ}
Тепловые потоки	$_{} {\overset{}{}}_{}_{}_{qin,turb=m˙turbcpT01}$ $_{} {\overset{}{}}_{}_{}_{qout,turb=m˙turbcpT02}$
Крутящий момент приводного вала	$_{} \frac{{\overset{}{}}_{}}{τturb=W˙turbω}$

Уравнения используют эти переменные.

$_{pinlet}$ , $_{}$ p01	Общее давление входного контрольного объема
$_{Тинлет}$ , $_{T01}$	Общая температура входного контрольного объема
$_{хинлет}$ , $_{h01}$	Общий объем регулирования на входе, удельная энтальпия
$_{poutlet}$ , $_{p02}$	Общий объем регулирования на выходе
$_{Toutlet}$	Общая температура контрольного объема на выходе
$_{houtlet}$	Общий объем регулирования на выходе, удельная энтальпия
${\overset{}{}}_{W˙turb}$	Мощность приводного вала
$_{T02}$	Температура выхода из турбины
$_{h02}$	Общая удельная энтальпия на выходе
${\overset{}{}}_{m˙turb}$	Массовый расход турбины
$_{цинь,}$ тюрб	Расход тепла на входе в турбину
$_{qout,}$ турб	Расход тепла на выходе турбины
$_{ηturb}$	Изентропный КПД турбины
$_{T02s}$	Изентропная общая температура на выходе
$_{h02s}$	Общая удельная энтальпия изэнтропного выхода
$R$	Идеальная газовая постоянная
$_{CP}$	Удельное тепло при постоянном давлении
$γ$	Удельное тепловое отношение
$_{τturb}$	Крутящий момент приводного вала

Таблицы поиска производительности

Блок реализует таблицы поиска на основе этих уравнений.

Вычисление	Уравнение
Скорректированный массовый расход	${\overset{}{}}_{} {\overset{}{}}_{} \frac{\sqrt{_{}_{}}}{_{}_{m˙corr=m˙turbT01/Trefp01/pref}}$
Скорректированная скорость	$_{startcorr} \frac{=}{\sqrt{_{}_{}}}$ startT01/Tref
Коэффициент расширения давления	$_{pr} \frac{=_{}}{_{}}$ p01p02

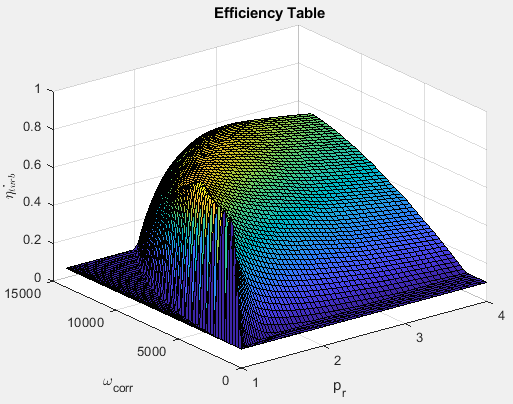

Таблица поиска эффективности	Фиксированная геометрия (таблица 3-D)	$_{titurbfx,} tbl =_{f (}_{} startcorr$ , pr)

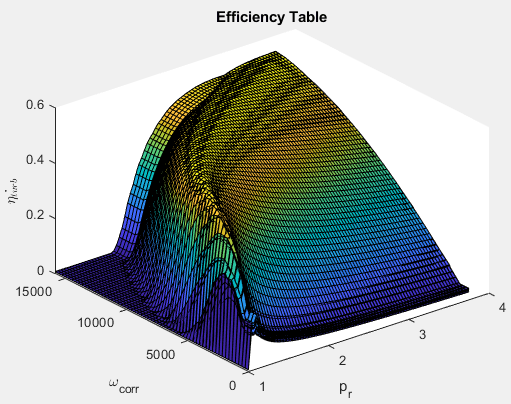

Таблица поиска эффективности	Переменная геометрия (таблица 3-D)	$_{titurbvr,} tbl =_{f (}_{} startcorr,_{pr,}$ Lrack)

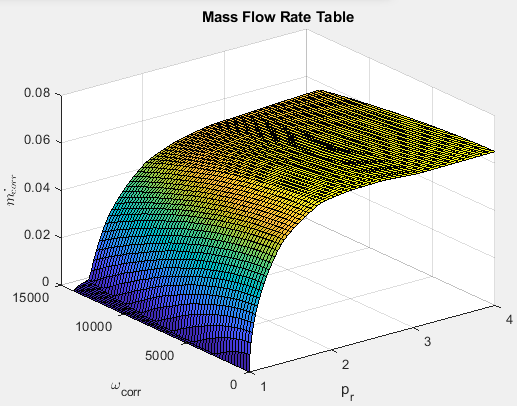

Исправленная таблица поиска массового расхода	Фиксированная геометрия (таблица 3-D)	${\overset{}{}}_{} m˙corrfx,tbl=f (_{} startcorr,_{}$ pr)

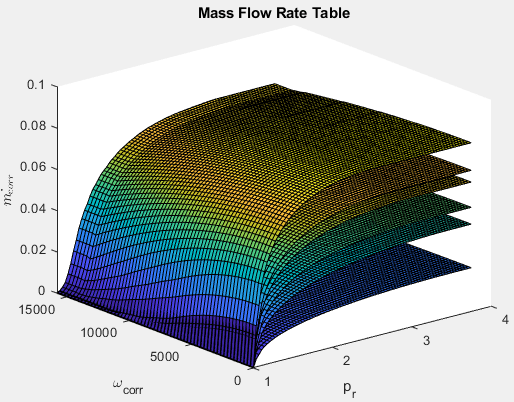

Исправленная таблица поиска массового расхода	Переменная геометрия (таблица 3-D)	${\overset{}{}}_{} m˙corrvr,tbl=f (_{} startcorr,_{} {pr}_{,}$ Lrack)

Уравнения используют эти переменные.

$_{p01}$	Общее давление входного контрольного объема
$_{PR}$	Коэффициент расширения давления
$_{p02}$	Общий объем регулирования на выходе
$_{Приставка}$	Ссылочное давление таблицы подстановки
$_{T01}$	Общая температура входного контрольного объема
$_{Tref}$	Эталонная температура таблицы подстановки
${\overset{}{}}_{m˙turb}$	Массовый расход турбины
$ω$	Частота вращения ведущего вала
$_{ωcorr}$	Скорректированная частота вращения приводного вала
$_{Lrack}$	Положение статива турбины переменной геометрии
$_{titurbfx,}$ табл.	Таблица поиска 3-D эффективности для фиксированной геометрии
${\overset{}{}}_{m˙corrfx,tbl}$	Скорректированный массовый расход 3-D таблице поиска для фиксированной геометрии
$_{titurbvr,}$ табл.	Таблица поиска 3-D эффективности для переменной геометрии
${\overset{}{}}_{m˙corrvr,tbl}$	Скорректированный массовый расход 3-D таблице поиска для переменной геометрии

Wastegate

Для расчета расхода тепла и массового расхода отработавших газов в блоке турбины используется блок ограничения расхода. Блок ограничения потока использует область потока сточных вод.

$_{Awg} =_{} \frac{_{}}{}$ AwgpctcmdAwgopen100

Уравнение использует эти переменные.

$_{Awgpctcmd}$	Команда «Процент площади клапана стегата»
$_{AWG}$	Площадь клапана стока
$_{Awgopen}$	Зона клапана стока при полном открытии

Комбинированный расход

Чтобы представить поток через клапан и турбину, блок использует эти уравнения.

Вычисление	Уравнения
Блоки, не сконфигурированные с отводным клапаном	${\overset{}{}}_{}_{} m˙wg=qwg=0$
Общий массовый расход	${\overset{}{}}_{} {\overset{}{}}_{} {\overset{}{}}_{m˙total=m˙turb+m˙wg}$
Общий расход тепла	$_{qinlet} =_{qin,}_{turb}$ + qwg $_{qoutlet} =_{qout,}_{turb}$ + qwg
Комбинированная температура выхода из клапана отработавших газов и турбины	$_{} \begin{matrix} \frac{_{}}{{\overset{}{}}_{}_{}} & {\overset{}{}}_{} {\overset{}{}}_{} \\ \frac{_{}_{}}{} & Toutflw={qoutletm˙totalcpm˙total>m˙threshT02+Toutflw,wg2else \end{matrix}$

Блок использует внутренний сигнал FlwDir для отслеживания направления потока.

Уравнения используют эти переменные.

${\overset{}{}}_{m˙total}$	Общий массовый расход через клапан отработавших газов и турбину
${\overset{}{}}_{m˙turb}$	Массовый расход турбины
${\overset{}{}}_{m˙wg}$	Массовый расход через клапан отработанного газа
$_{qinlet}$	Общий расход тепла на входе
$_{qoutlet}$	Общий расход тепла на выходе
$_{цинь,}$ тюрб	Расход тепла на входе в турбину
$_{qout,}$ турб	Расход тепла на выходе турбины
$_{qwg}$	Расход тепла клапана стока
$_{T02}$	Температура выхода из турбины
$_{Toutflw}$	Общая температура выхода из блока
$_{Toutflw,}$ wg	Температура выхода из клапана сточной воды
${\overset{}{}}_{m˙thresh}$	Порог массового расхода для предотвращения деления на ноль
$_{CP}$	Удельное тепло при постоянном давлении

Учет мощности

Для учета мощности блок реализует эти уравнения.

Сигнал шины			Описание	Уравнения
`PwrInfo`	`PwrTrnsfrd` - Мощность, передаваемая между блоками Положительные сигналы указывают на поток в блок Отрицательные сигналы указывают на выход потока из блока	`PwrDriveshft`	Мощность, передаваемая от вала	${\overset{}{}}_{−W˙turb}$
		`PwrHeatFlwIn`	Расход тепла в порту A	$_{qoutlet}$
		`PwrHeatFlwOut`	Расход тепла в порту B	$_{qoutlet}$
	`PwrNotTrnsfrd` - Мощность, пересекающая границу блока, но не передаваемая Положительные сигналы указывают на вход Отрицательные сигналы указывают на потерю	`PwrLoss`	Потеря питания	$_{}_{} {\overset{}{}}_{−qinlet−qoutlet+W˙turb}$
	`PwrStored` - Скорость изменения накопленной энергии Положительные сигналы указывают на увеличение Отрицательные сигналы указывают на снижение	Не используется

Уравнения используют эти переменные.

${\overset{}{}}_{W˙turb}$	Мощность приводного вала
$_{qoutlet}$	Общий расход тепла на выходе
$_{qinlet}$	Общий расход тепла на входе

Порты

Вход

развернуть все

`Ds` - Частота вращения приводного вала
двухсторонний порт разъема

ShaftSpd - Сигнал, содержащий угловую скорость приводного вала в рад/с.

`A` - Давление на входе, температура, энтальпия, массовые доли
двухсторонний порт разъема

Шина, содержащая входной регулирующий объем:

InPrs - Давление, $_{пинлет}$ , в Па
InTemp - Температура, $_{Tinlet}$ , в K
InEnth - удельная энтальпия, $_{хинлет}$ , в Дж/кг

`B` - Давление на выходе, температура, энтальпия, массовые доли
двухсторонний порт разъема

Шина, содержащая управляющий объем розетки:

OutPrs - Давление, $_{выходное отверстие}$ , в Па
OutTemp - Температура, $_{Tutlet}$ , в K
OutEnth - удельная энтальпия, $_{хаутлет}$ , в Дж/кг

`RackPos` - Положение стойки
`scalar`

Положение турбинной эстакады переменной геометрии, $_{Lrack}$ .

Зависимости

Чтобы создать этот порт, выберите Variable geometry для параметра Тип турбины.

`WgAreaPct` - Процент площади сточных вод
`scalar`

Процент площади клапана сточных вод, $_{Awgpctcmd}$ .

Зависимости

Для создания этого порта выберите Include wastegate.

Продукция

развернуть все

`Info` - Сигнал шины
автобус

Сигнал шины, содержащий эти блочные вычисления.

Сигнал			Описание	Единицы
`TurbOutletTemp`			Температура выхода из турбины	K
`DriveshftPwr`			Мощность приводного вала	W
`DriveshftTrq`			Крутящий момент приводного вала	Н· м
`TurbMassFlw`			Массовый расход турбины	кг/с
`PrsRatio`			Отношение давления	Н/Д
`DriveshftCorrSpd`			Скорректированная частота вращения приводного вала	рад/с
`TurbEff`			Изентропный КПД турбины	Н/Д
`CorrMassFlw`			Скорректированный массовый расход	кг/с
`WgArea`			Площадь клапана стока	м ^ 2
`WgMassFlw`			Массовый расход через клапан отработанного газа	кг/с
`WgOutletTemp`			Температура выхода из клапана сточной воды	K
`PwrInfo`	`PwrTrnsfrd`	`PwrDriveshft`	Мощность, передаваемая от вала	W
		`PwrHeatFlwIn`	Расход тепла в порту A	W
		`PwrHeatFlwOut`	Расход тепла в порту B	W
	`PwrNotTrnsfrd`	`PwrLoss`	Потеря питания	W
	`PwrStored`		Не используется

`Ds` - Крутящий момент приводного вала
двухсторонний порт разъема

Trq - Сигнал, содержащий крутящий момент приводного вала $_{}$

`A` - Массовый расход на входе, расход тепла, температура, массовые доли
двухсторонний порт разъема

Шина, содержащая:

MassFlwRate - Суммарный массовый расход через клапан отработавших газов и турбину, - ${\overset{}{}}_{}$ m˙total, в кг/с
HeatFlwRate - Общий расход тепла на входе, - $_{qinlet}$ , в Дж/с
Temp - Общая температура на входе, $_{Tinlet}$ , в К
MassFrac - Массовые доли, безразмерные.
В частности, автобус с такими массовыми долями:
- O2MassFrac - Кислород
- N2MassFrac - Азот
- UnbrndFuelMassFrac - Несгоревшее топливо
- CO2MassFrac - Углекислый газ
- H2OMassFrac - Вода
- COMassFrac - Монооксид углерода
- NOMassFrac - Оксид азота
- NO2MassFrac - Диоксид азота
- NOxMassFrac - Оксид азота и диоксид азота
- PmMassFrac - Твердые частицы
- AirMassFrac - Воздух
- BrndGasMassFrac - Сгоревший газ

`B` - Массовый расход на выходе, расход тепла, температура, массовые доли
двухсторонний порт разъема

Шина, содержащая:

MassFlwRate - Турбинная скорость потока жидкости массы через wastegate клапан и турбину, ${\overset{}{}}_{}$ m˙turb, в kg/s
HeatFlwRate - Суммарный расход тепла на выходе, $_{qoutlet}$ , в Дж/с
Temp - Общая температура на выходе, $_{Toutflw}$ , в К
MassFrac - Массовые доли, безразмерные.
В частности, автобус с такими массовыми долями:
- O2MassFrac - Кислород
- N2MassFrac - Азот
- UnbrndFuelMassFrac - Несгоревшее топливо
- CO2MassFrac - Углекислый газ
- H2OMassFrac - Вода
- COMassFrac - Монооксид углерода
- NOMassFrac - Оксид азота
- NO2MassFrac - Диоксид азота
- NOxMassFrac - Оксид азота и диоксид азота
- PmMassFrac - Твердые частицы
- AirMassFrac - Воздух
- BrndGasMassFrac - Сгоревший газ

Параметры

развернуть все

Параметры блока

`Turbine type` - Выбор типа турбины
`Fixed geometry` (по умолчанию) | `Variable geometry`

Тип турбины.

Зависимости

Таблица суммирует зависимости параметров и портов.

Стоимость Включение параметров Создание портов

Стоимость	Включение параметров	Создание портов
`Fixed geometry`	Скорректированная таблица массового расхода, mdot_corrfx_tbl Таблица эффективности, eta_turbfx_tbl Скорректированные точки останова скорости, w_corrfx_bpts1 Точки останова коэффициента давления, Pr_fx_bpts2	Ничего
`Variable geometry`	Скорректированная таблица массового расхода, mdot_corrvr_tbl Таблица эффективности, eta_turbvr_tbl Скорректированные точки останова скорости, w_corrvr_bpts2 Точки останова коэффициента давления, Pr_vr_bpts2 Точки останова стойки, L_rack_bpts3	`RP`

Fixed geometry

Скорректированная таблица массового расхода, mdot_corrfx_tbl

Таблица эффективности, eta_turbfx_tbl

Скорректированные точки останова скорости, w_corrfx_bpts1

Точки останова коэффициента давления, Pr_fx_bpts2

Ничего

Variable geometry

Скорректированная таблица массового расхода, mdot_corrvr_tbl

Таблица эффективности, eta_turbvr_tbl

Скорректированные точки останова скорости, w_corrvr_bpts2

Точки останова коэффициента давления, Pr_vr_bpts2

Точки останова стойки, L_rack_bpts3

RP

`Include wastegate` - Выбрать
on (по умолчанию) | off

Зависимости

Выбор параметра Include wasgegate позволяет:

Площадь потока сточных вод, A_wgopen
Предел линеаризации отношения давлений, Plim_wg

Таблицы производительности

`Calibrate Performance Maps` - Калибровка таблиц с измеренными данными
`selection`

Задача

Описание

Импорт данных турбины

Тип турбины

Данные

Fixed geometry

Скорость, Spd, в рад/с
Исправленная массовая скорость потока жидкости, MassFlwRate, в kg/s
Коэффициент давления, PrsRatio, безразмерный
Эффективность, Eff, безразмерность

Имя:	Spd	MassFlwRate	PrsRatio	Эффективность
Единица измерения:	рад/с	кг/с
Данные:	`8373.3`	`0.02`	`1.21`	`0.44`
	...	...	...	...

Variable geometry

Скорость, Spd, в рад/с
Исправленная массовая скорость потока жидкости, MassFlwRate, kg/s
Положение стойки, RackPos, безразмерный
Коэффициент давления, PrsRatio, безразмерный
Эффективность, Eff, безразмерность

Включить данные для нескольких контрольных точек в каждой рабочей точке положения стойки.

Имя:	Spd	MassFlwRate	RackPos	PrsRatio	Эффективность
Единица измерения:	рад/с	кг/с
Данные:	`8373.3`	`0.02`	`1`	`1.21`	`0.44`
	...	...		...	...

Создание моделей ответа

Тип турбины

Описание

Fixed geometry

Данные	Модель ответа
Скорректированный массовый расход	Модель потока турбины квадратного корня, описанная в разделе Моделирование и управление двигателями и Drivelines2
Эффективность	Модель соотношения скоростей лопастей (BSR), описанная в разделе Моделирование и управление двигателями и Drivelines2

Variable geometry

Данные	Модель ответа
Скорректированный массовый расход	Модель потока турбины квадратного корня, описанная в разделе Моделирование и управление двигателями и Drivelines2
Эффективность	Модель соотношения скоростей лопастей (BSR), описанная в разделе Моделирование и управление двигателями и Drivelines2

Генерировать калибровку

Тип турбины

Описание

Fixed geometry

Variable geometry

Обновление параметров блока

Обновите эти скорректированные параметры массового расхода и эффективности с помощью калибровки.

Тип турбины

Параметры

Fixed geometry

Скорректированная таблица массового расхода, mdot_corrfx_tbl
Таблица эффективности, eta_turbfx_tbl
Скорректированные точки останова скорости, w_corrfx_bpts1
Точки останова коэффициента давления, Pr_fx_bpts2

Variable geometry

Скорректированная таблица массового расхода, mdot_corrvr_tbl
Таблица эффективности, eta_turbvr_tbl
Скорректированные точки останова скорости, w_corrvr_bpts2
Точки останова коэффициента давления, Pr_vr_bpts2
Точки останова стойки, L_rack_bpts3

`Corrected mass flow rate table, mdot_corrfx_tbl` - Таблица подстановки
`array`

Откорректированная таблица определения массового расхода для фиксированной геометрии, ${\overset{}{}}_{m˙corrfx,tbl}$ , как функция откорректированной частоты вращения карданного вала, _startcorr и отношения давлений, _pr, в кг/с.

Зависимости

Чтобы включить этот параметр, выберите Fixed geometry для параметра Тип турбины.

`Efficiency table, eta_turbfx_tb` - Таблица подстановки
`array`

Справочная таблица эффективности для фиксированной геометрии, $_{ηturbfx, tbl}$ , как функция исправленной скорости карданного вала, _ωcorr, и отношение давления, _PR, безразмерный.

Зависимости

Чтобы включить этот параметр, выберите Fixed geometry для параметра Тип турбины.

`Corrected speed breakpoints, w_corrfx_bpts1` - Фиксированная геометрия
`[0 1552 3104 4657 6209 7761 9313 1.087e+04 1.242e+04 1.397e+04]` (по умолчанию) | `vector`

Откорректированные точки останова вала привода для фиксированных геометрических объектов, $_{startcorrfx,}$ bpts1, в рад/с.

Зависимости

Чтобы включить этот параметр, выберите Fixed geometry для параметра Тип турбины.

`Pressure ratio breakpoints, Pr_fx_bpts2` - Фиксированная геометрия
`[1 1.333 1.667 2 2.333 2.667 3 3.333 3.667 4]` (по умолчанию) | `vector`

Точки останова отношения давления для фиксированной геометрии, $_{prfx,}$ bpts2.

Зависимости

Чтобы включить этот параметр, выберите Fixed geometry для параметра Тип турбины.

`Corrected mass flow rate table, mdot_corrvr_tbl` - Таблица подстановки
`array`

Откорректированная таблица определения массового расхода для переменной геометрии, ${\overset{}{}}_{m˙corrvr,tbl}$ , как функция откорректированной скорости карданного вала, _startcorr и отношения давлений, _pr, в кг/с.
