По умолчанию справочный двигатель применения динамометра двигателя зажигания сжатия (CI) настроен с динамическими 1,5 L дизельными двигателями с турбинным двигателем. На основе требуемого количества цилиндров и максимальной мощности двигателя или рабочего объема двигателя можно изменить размер динамического двигателя (CiEngine) для различных применений на транспортных средствах.
Для изменения размеров двигателя используйте приложение-образец динамометра. После открытия справочного приложения щелкните Изменить размер модуля и перекалибровать контроллер. В диалоговом окне установите для параметра «Мощность» или «Смещение» значение:
Power - Введите требуемое максимальное значение мощности
Displacement - Введите требуемое значение смещения
Для параметра «Мощность» или «Смещение» введите значение «Требуемое число цилиндров».
После применения изменений ссылочное приложение:
Изменение размеров параметров динамического двигателя и калибровки двигателя. Маска блока Resize Engine и Recalibrate Controller предоставляет обновленные характеристики производительности двигателя на основе измененных параметров калибровки.
Перекалибрует контроллер и сопоставленную модель механизма в соответствии с динамическим механизмом с измененными размерами.
Варианты можно использовать в других приложениях, например, в проектах транспортных средств, для которых требуется более крупная модель двигателя.
Если он еще не открыт, откройте копию проекта эталонного приложения механизма CI путем ввода
В CiDynoReferenceApplication щелкните Перекалибровать контроллер (Recalibrate Controller).

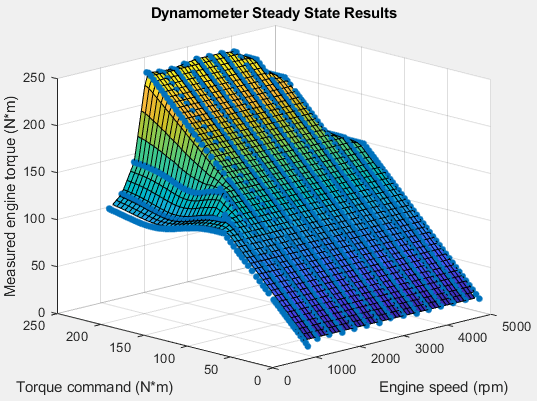

Справочное применение выполняет тест динамометра, чтобы калибровать контроллер двигателя для дефолта 1,5 L дизельных двигателя с турбинным двигателем. Для оборотов двигателя 2000-5000 об/мин измеренный крутящий момент двигателя приближается к 240 Н· м. Установившиеся результаты для измеренного крутящего момента двигателя как функции команды крутящего момента и частоты вращения двигателя аналогичны этому графику.
В CiDynoReferenceApplication щелкните Изменить размер модуля и перекалибровать контроллер.
Откроется диалоговое окно со значениями по умолчанию для желаемой максимальной мощности и желаемого количества цилиндров. Эти значения представляют параметры калибровки для 1.5-L динамического двигателя по умолчанию.

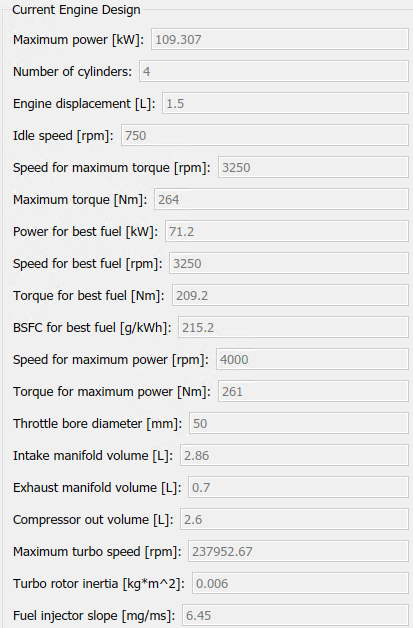

В диалоговом окне представлены параметры калибровки для текущей конструкции двигателя. Параметры аналогичны этим.
В диалоговом окне «Resize Engine and Recalibrate Controller» введите значения, которые приблизительно вдвое превышают максимальную мощность и количество цилиндров. Например, задайте:
Требуемая максимальная мощность для 220.
Требуемое количество цилиндров для 8.
Щелкните Изменить размер модуля (Resize Engine). Справочное приложение:
Изменение размеров динамического механизма (CiEngineCore) и параметры калибровки двигателя. В диалоговом окне представлены обновленные рабочие характеристики двигателя на основе измененных параметров калибровки.
Перекалибрует контроллер (CiEngineController) и картографированной модели двигателя (CiMappedEngine) для соответствия динамическому механизму с измененными размерами (CiEngineCore).

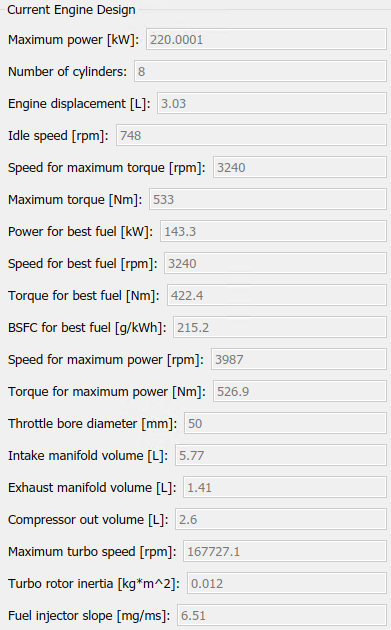

После изменения размеров и повторной калибровки в диалоговом окне отображаются параметры калибровки для механизма изменения размеров. Параметры аналогичны этим.

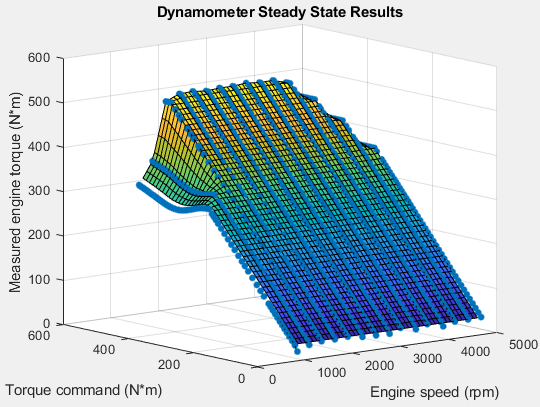

Проверьте результаты стационарного состояния динамометра. Для оборотов двигателя 2000-5000 об/мин измеренный крутящий момент двигателя приближается к 500 Н· м. Этот результат приблизительно в два раза превышает мощность динамического механизма по умолчанию. Установившиеся результаты для измеренного крутящего момента двигателя как функции команды крутящего момента и частоты вращения двигателя аналогичны этому графику.
Чтобы сохранить контроллер движка, измененный размер сопоставленного варианта движка и измененный динамический вариант движка, в CiDynoReferenceApplication , сохраните ссылочное приложение.
По умолчанию этот процесс создает:
Обновленный контроллер двигателя CI
Два варианта двигателя - картированный и динамический
Для просмотра параметров, связанных с вариантами контроллера и двигателя:

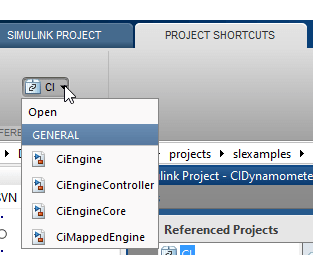

В MATLAB ® откройте следующие модели на вкладке Ярлыки проекта (Project Shortcuts).
CiEngineController
CiEngineCore
CiMappedEngine

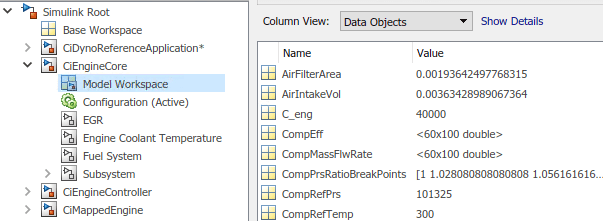

Используйте Обозреватель моделей (Model Explorer) для просмотра измененных параметров:
| Модель двигателя | Обозреватель моделей |
|---|---|
|

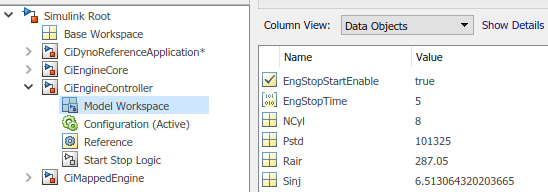

Контроллер - |
|
|

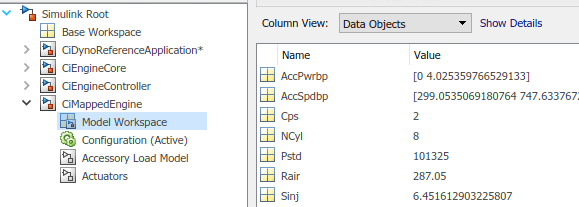

Сопоставлено - |
|
|
Динамический - |
|

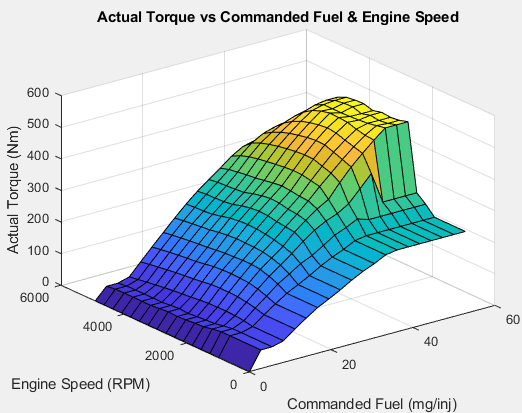

В CiDynoReferencApplication > Engine System > Engine Plant > Engine > CIMappedEngine откройте блок Mapped CI Engine. На вкладке Мощность постройте график фактического крутящего момента как функции частоты вращения двигателя и командованного топлива.
Ядро CI | Сопоставленный модуль CI
