Укажите значение, тип данных, параметры генерации кода, другие свойства параметра
Для выполнения калибровки данных AUTOSAR R2018b и R2019a внедрили графическое отображение элементов модели на параметры и переменные компонента AUTOSAR. В редакторе Сопоставления кодов (Code Mappings) выберите параметр Simulink ® model-workspace или внутренний сигнал, состояние или хранилище данных. Выбранный элемент сопоставляется с параметром или переменной компонента AUTOSAR и изменяются его атрибуты калибровки AUTOSAR. Если в настоящее время параметры или переменные AUTOSAR моделируются с помощью параметра AUTOSAR или сигнальных объектов в базовой рабочей области, рекомендуется перейти в рабочий процесс редактора сопоставлений кодов. Дополнительные сведения см. в разделе Сопоставление элементов AUTOSAR для создания кода.
С помощью этого класса можно создавать объекты рабочей области для моделирования параметров калибровки AUTOSAR. Можно создать AUTOSAR.Parameter в базовой рабочей области MATLAB ®.
Этот класс расширяет Simulink.Parameter класс. С помощью объектов параметров можно задать значение параметра и другую информацию о параметре, например, его назначение, размеры или минимальное и максимальное значения. Некоторые продукты Simulink используют эту информацию, например, для определения возможности настройки параметра (см. раздел Настройка и эксперимент со значениями параметров блока).
Simulink выполняет проверку диапазона значений параметров. Программа предупреждает, когда значение объекта параметра находится за пределами диапазона, соответствующего указанным минимальным и максимальным значениям и типу данных. Дополнительные сведения см. в разделе Simulink.Parameter справочная страница.
Определение AUTOSAR.Parameter в окне команд MATLAB создайте экземпляр объекта и присвойте ему имя.
arParam = AUTOSAR.Parameter;

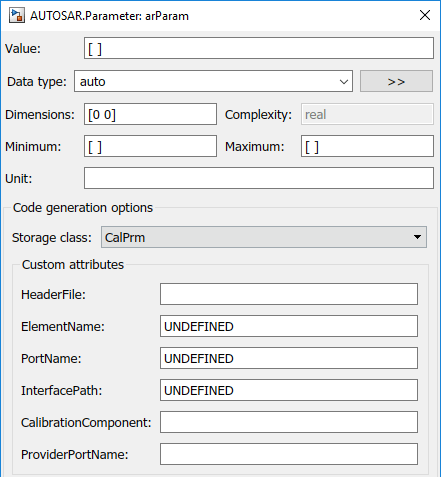

Откройте объект рабочей области для просмотра и изменения его свойств.
Simulink.Parameter подробно описывает атрибуты параметра. AUTOSAR.Parameter класс расширяет Simulink.Parameter со следующими дополнительными параметрами выбора для атрибута класса Storage:
CalPrm - Калибровочные параметры относятся к калибровочному компоненту, доступ к которому могут получить несколько программных компонентов AUTOSAR. При выборе этого класса хранения включаются пользовательские атрибуты HeaseFile, ElityName, PortName, InterivePath, CalibrationComponent и ProvirePortName.
HeireFile позволяет дополнительно указать имя файла заголовка компонента программного обеспечения AUTOSAR, который объявляет параметр калибровки.
Имя элемента, имя порта и путь интерфейса позволяют связать параметр калибровки с определенным элементом AUTOSAR, портом AUTOSAR и интерфейсом AUTOSAR. Укажите имя элемента, имя порта и путь к интерфейсу. Например, элемент K, порт rCounter, и интерфейс rCounter/CalibrationComponents/counter_if.
CalibrationComponent и ProvivePortName позволяют настроить параметр калибровки для экспорта в компонент калибровки AUTOSAR (ParameterSwComponent). Калибровочные параметры, экспортируемые в калибровочный компонент, могут быть доступны для нескольких программных компонентов AUTOSAR с использованием имени калибровочного компонента и соответствующего имени порта поставщика. Компонент CalibrationComponent указывает полное имя экспортируемого компонента калибровки, а ProvivePortName - краткое имя связанного порта поставщика. Например, калибровочный компонент /CalibrationComponents/counter_swc/counter и порт поставщика pCounter.
InternalCalPrm - Внутренние калибровочные параметры определяются и доступны только одному программному компоненту AUTOSAR. При выборе этого класса хранения включаются пользовательские атрибуты HeaseFile и PerInstureBehavior.
HeireFile позволяет дополнительно указать имя файла заголовка компонента программного обеспечения AUTOSAR, который объявляет параметр калибровки.
PerInstureBehavior позволяет указать Parameter shared by all instances of the Software Component или Each instance of the Software Component has its own copy of the parameter.
SystemConstant - позволяет управлять хранением системной константы в сгенерированном коде.
Дополнительные сведения см. в разделе:
Создание настраиваемого калибровочного параметра в сгенерированном коде (встроенный кодер)
