Укажите тип данных, параметры генерации кода, другие атрибуты сигнала
Для выполнения калибровки данных AUTOSAR R2018b и R2019a внедрили графическое отображение элементов модели на параметры и переменные компонента AUTOSAR. В редакторе Сопоставления кодов (Code Mappings) выберите параметр Simulink ® model-workspace или внутренний сигнал, состояние или хранилище данных. Выбранный элемент сопоставляется с параметром или переменной компонента AUTOSAR и изменяются его атрибуты калибровки AUTOSAR. Если в настоящее время параметры или переменные AUTOSAR моделируются с помощью параметра AUTOSAR или сигнальных объектов в базовой рабочей области, рекомендуется перейти в рабочий процесс редактора сопоставлений кодов. Дополнительные сведения см. в разделе Сопоставление элементов AUTOSAR для создания кода.
С помощью этого класса можно создавать объекты рабочей области для отображения внутренних глобальных сигналов в разделы памяти AUTOSAR. Можно создать AUTOSAR4.Signal в базовой рабочей области MATLAB ®.
Этот класс расширяет Simulink.Signal класс. С помощью сигнальных объектов можно назначать или проверять атрибуты сигнала или дискретного состояния, такие как тип данных, числовой тип, размеры и т. д. Дополнительные сведения см. в разделе Simulink.Signal справочная страница.
Определение AUTOSAR4.Signal в окне команд MATLAB создайте экземпляр объекта и присвойте ему имя.
ar4Sig = AUTOSAR4.Signal;

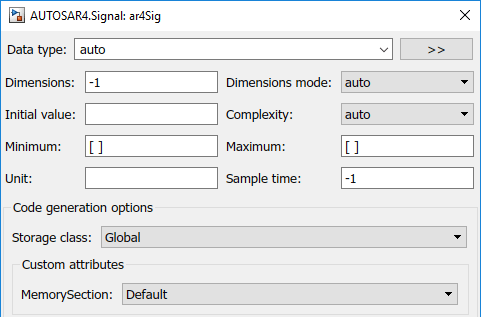

Откройте объект рабочей области для просмотра и изменения его свойств.
Simulink.Signal На справочной странице подробно описаны атрибуты сигнала. AUTOSAR4.Signal класс расширяет Simulink.Signal со следующим дополнительным выбором для атрибута класса Storage:
Global - Позволяет отображать внутренние глобальные сигналы в разделах памяти AUTOSAR. При выборе этого класса хранения включается пользовательский атрибут MemureSection.
MemureSection позволяет явно выбрать раздел памяти AUTOSAR VAR, CAL, или VOLATILEили примите Default.
Дополнительные сведения см. в разделе
