Архитектурная модель AUTOSAR предоставляет ресурсы и холст для разработки композиционных и компонентных моделей AUTOSAR для классической платформы (требуется системная Composer™). В архитектурной модели можно:
Добавление и подключение композиций и компонентов AUTOSAR.
Просмотр зависимостей компонента или композиции.
Связывание компонентов с требованиями (требуется Simulink ® Requirements™).
Добавьте поведение Simulink к компонентам путем создания или связывания моделей.
Настройка планирования и моделирования.
Экспорт описания состава и компонента ARXML и создание кода компонента (требуется Embedded Coder ®).
Модели архитектуры обеспечивают сквозной процесс разработки программного обеспечения AUTOSAR. В Simulink можно создать высокоуровневый проект приложения, реализовать поведение для компонентов приложения, добавить сервисные вызовы и реализации услуг базового программного обеспечения (BSW) и смоделировать приложение.
Чтобы создать архитектурную модель, откройте шаблон модели блока AUTOSAR на начальной странице Simulink. Например:
Откройте начальную страницу Simulink. Введите MATLAB
®simulink или выберите последовательности меню Simulink, создающие новую модель.

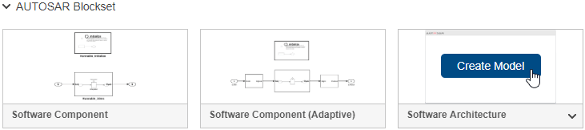

На вкладке Создать (New) прокрутите список шаблонов модели до элемента Блок AUTOSAR (AUTOSAR Blockset). Наведите курсор на шаблон архитектуры программного обеспечения и щелкните Создать модель (Create Model).

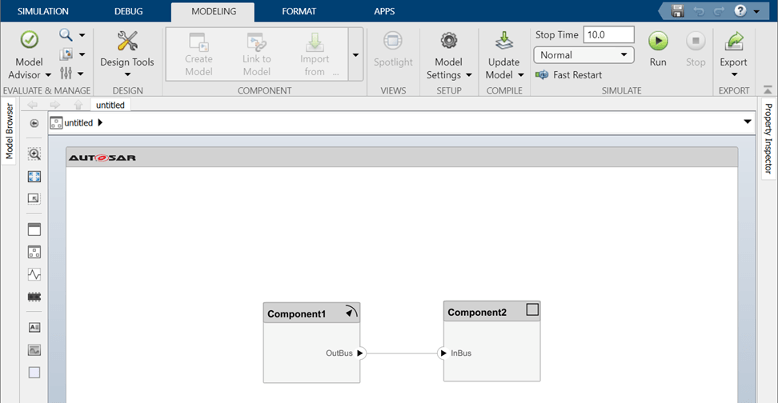

Откроется новая модель архитектуры AUTOSAR.
Ознакомьтесь с элементами управления и содержимым на холсте архитектуры программного обеспечения.
На панели инструментов Simulink вкладка «Моделирование» поддерживает общие задачи для моделирования архитектуры.
Слева от окна модели палитра содержит значки для добавления в модель различных типов компонентов AUTOSAR: Software Component, Software Composition, и для моделирования Basic Software (BSW), Diagnostic Service Component и NVRAM Service Component.
Редактор состава обеспечивает представление архитектуры программного обеспечения AUTOSAR на основе виртуальной функциональной шины AUTOSAR (VFB). На холсте модели первоначально отображаются два связанных компонента программного обеспечения.
После создания модели архитектуры AUTOSAR разработайте верхний уровень конструкции. См. раздел Добавление и подключение композиций и компонентов AUTOSAR.
