NA-MAAB - a, b
JMAAB - a, b
Все
Переходные действия не должны использоваться в блок-схемах.

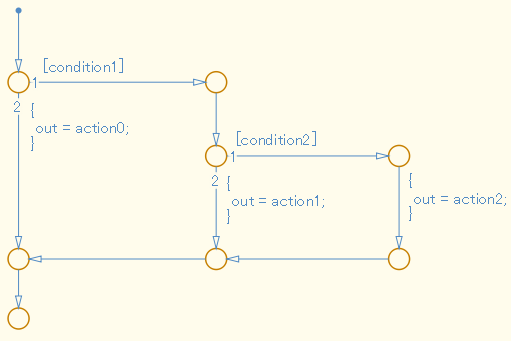

Неприменимо

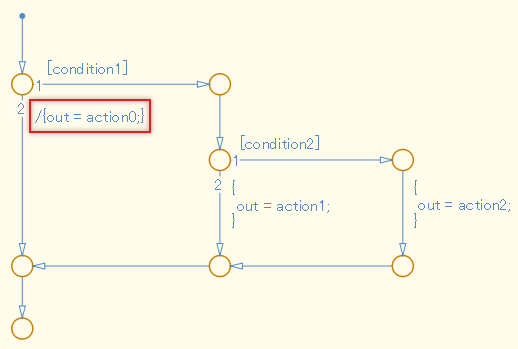

Используются действия перехода.
На блок-схеме условие должно быть расположено на горизонтальной переходной линии, а действие условия - на вертикальной переходной линии.
Диагональные переходные линии в конструкциях контуров.
Неприменимо
Условие располагается на горизонтальной переходной линии, а действие условия - на вертикальной переходной линии.

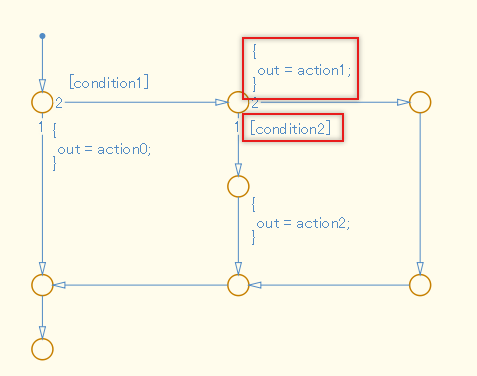

Условие располагается на вертикальной переходной линии, а действие условия - на горизонтальной переходной линии.
Субидентификатор a:
Действие перехода в блок-схеме не выполняется.
Субидентификатор b:
Последовательное позиционирование условий и их действия улучшают удобочитаемость.
Проверка модуля Model Advisor: Проверка переходов в блок-схемах потока состояния (Simulink Check)
R2020a
Руководство JMAAB db_0132, которое доступно в Руководстве по моделированию алгоритмов управления с использованием MATLAB, Simulink и Stateflow на веб-сайте MathWorks ®.
Переходы (поток состояний)
Переход между режимами работы (Stateflow)
Переходы (поток состояний)
