Шаблон модели Communications Toolbox™ Simulink ® позволяет автоматически настраивать среду Simulink с помощью рекомендуемых настроек для моделирования связи. Шаблоны модели Communications Toolbox Simulink позволяют повторно использовать настройки, включая параметры конфигурации. Модель, созданная на основе шаблона, использует передовые практики и использует преимущества предыдущих решений распространенных проблем, что позволяет быстрее приступить к работе.
Дополнительные сведения о шаблонах модели Simulink см. в разделе Интерактивное построение и редактирование модели (Simulink).
Чтобы создать новую пустую модель и открыть браузер библиотеки, выполните следующие действия.

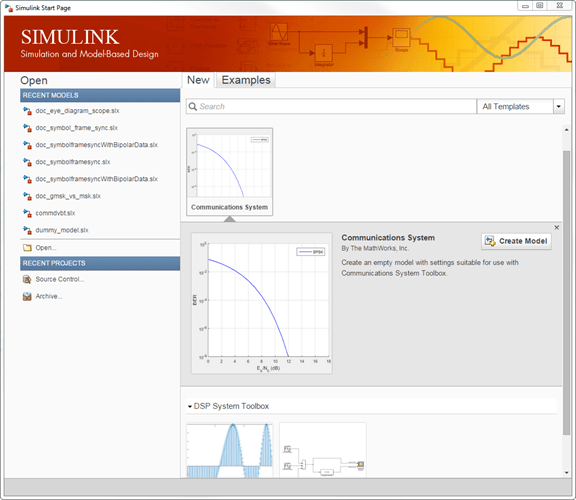

На вкладке Главная страница MATLAB ® щелкните Simulink и выберите шаблон модели Communications.
Щелкните Создать модель (Create Model), чтобы создать пустую модель с настройками, подходящими для использования с Communications Toolbox. Откроется новая модель. Для доступа к обозревателю библиотеки нажмите кнопку «Обозреватель библиотеки» на панели инструментов модели.
Новая модель, использующая настройки шаблона и содержимое, появится в редакторе Simulink. Модель находится только в памяти, пока не будет сохранена.
При создании модели с помощью шаблона модели Communications Toolbox Simulink модель настраивается на использование настроек, рекомендуемых для моделирования связи. Некоторые из этих настроек:
| Параметр конфигурации | Настройка |
|---|---|
'SingleTaskRateTransMsg' | 'error' |
'Solver' | 'VariableStepDiscrete' |
'EnableMultiTasking' | 'Off' |
'MaxStep' | 'auto' |
'StartTime' | '0.0' |
'StopTime' | 'inf' |
'FixedStep' | 'auto' |
'SaveTime' | 'off' |
'SaveOutput' | 'off' |
'AlgebraicLoopMsg' | 'error' |
'RTWInlineParameters' | 'on' |
'BooleanDataType' | 'off' |
'UnnecessaryDatatypeConvMsg' | 'none' |
'LocalBlockOutputs' | 'off' |
Можно ввести showcommblockdatatypetable в командной строке MATLAB для создания таблицы, показывающей характеристики блоков Simulink в Communications Toolbox.
