Измерить параметры диаграммы глаз
Создайте комбинированный объект дрожания, имеющий случайное дрожание со стандартным отклонением 2e-4.
jtr = commsrc.combinedjitter('RandomJitter','on','RandomStd',2e-4);
Генерировать сигнал NRZ, имеющий случайное дрожание и время подъема и падения 3 мс.
genNRZ = commsrc.pattern('Jitter',jtr,'RiseTime',3e-3,'FallTime',3e-3); x = generate(genNRZ,2000);
Передача сигнала через канал AWGN с фиксированным начальным числом для воспроизводимых результатов.
randStream = RandStream('mt19937ar','Seed',5489); y = awgn(x,30,'measured',randStream);
Создайте объект диаграммы глаз. Включите измерения.
ed = comm.EyeDiagram('SamplesPerSymbol',genNRZ.SamplesPerSymbol, ... 'SampleRate',genNRZ.SamplingFrequency, ... 'SampleOffset',genNRZ.SamplesPerSymbol/2, ... 'EnableMeasurements',true,'DisplayMode','2D color histogram', ... 'OversamplingMethod','Input interpolation', ... 'ColorScale','Logarithmic','YLimits',[-1.2 1.2]);

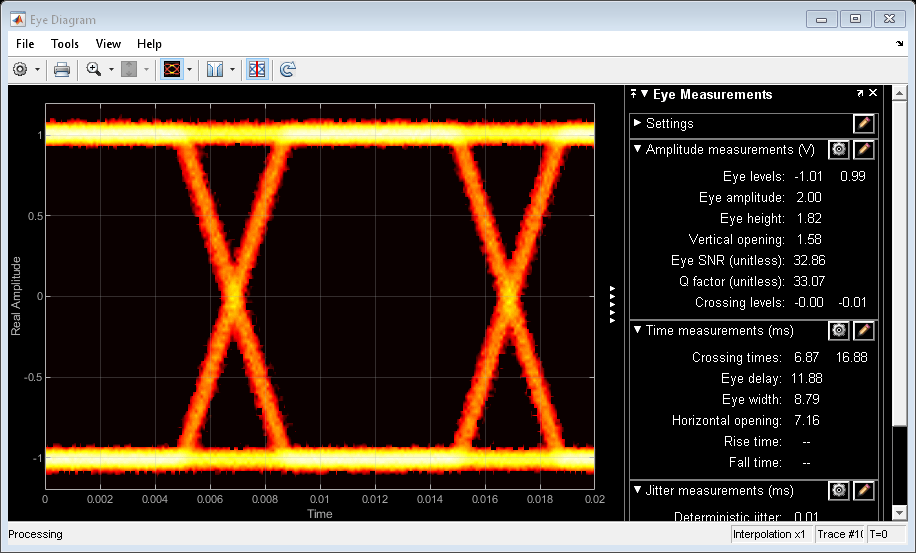

Для вычисления времени подъема и падения определите пороговые значения подъема и падения по измерениям уровня глаза и амплитуды глаза. Постройте график глаз, чтобы рассчитать эти параметры.
ed(y)
Снова пропустите сигнал через объект диаграммы глаз, чтобы измерить время подъема и падения.
ed(y) hide(ed)
Просмотрите данные с помощью метода измерений.
eyestats = measurements(ed); riseTime = eyestats.RiseTime fallTime = eyestats.FallTime
riseTime =
0.0030
fallTime =
0.0030
Измеренные значения соответствуют спецификации 3 мс.
