Кривая вертикальной ванны
Отображение диаграммы глаз для формы сигнала с двойным дираковым и случайным дрожанием. Создание и печать горизонтальных и вертикальных кривых ванны.
Укажите частоту дискретизации, выборки на символ и количество параметров трассировки.
fs = 1000; sps = 200; numTraces = 1000;
Создайте объект диаграммы глаз.
ed = comm.EyeDiagram('SampleRate',fs,'SamplesPerSymbol',sps, ... 'SampleOffset',sps/2,'DisplayMode','2D color histogram', ... 'ColorScale','Logarithmic','EnableMeasurements',true, ... 'ShowBathtub','Both','YLimits',[-1.2 1.2]);
Генерация формы сигнала, имеющего двойной дирак и случайное дрожание. Укажите время подъема и падения 3 мс.
src = commsrc.pattern('SamplesPerSymbol',sps, ... 'RiseTime',3e-3,'FallTime', 3e-3); src.Jitter = commsrc.combinedjitter('RandomJitter','on', ... 'DiracJitter','on','DiracDelta',[-5e-04 5e-04],'RandomStd',2e-4);
Создайте два символа для каждой трассировки.
x = src.generate(numTraces*2);
Передача сигнала через канал AWGN с фиксированным начальным числом для воспроизводимых результатов.
randStream = RandStream('mt19937ar','Seed',5489); y = awgn(x,30,'measured',randStream);

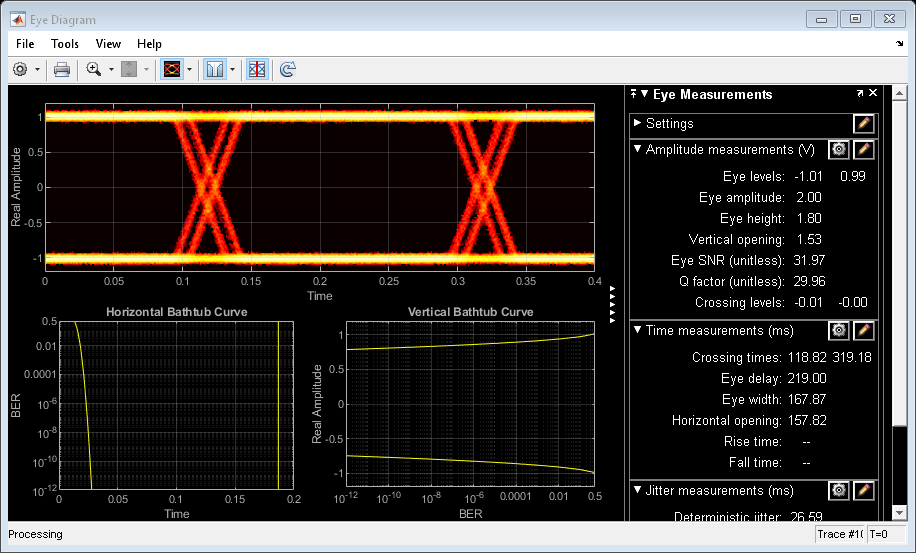

Отображение диаграммы глаз.
ed(y)

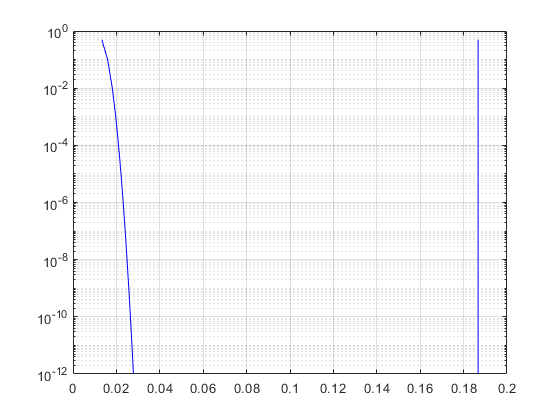

Создайте данные горизонтальной ванны для диаграммы глаз. Постройте график кривой.
hb = horizontalBathtub(ed) semilogy([hb.LeftThreshold],[hb.BER],'b', ... [hb.RightThreshold],[hb.BER],'b') grid
hb =
1x13 struct array with fields:
BER
LeftThreshold
RightThreshold

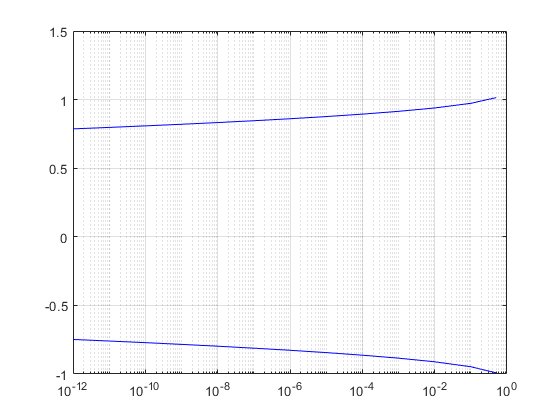

Создайте данные вертикальной ванны для диаграммы глаз. Постройте график кривой.
vb = verticalBathtub(ed) semilogx([vb.BER],[vb.LowerThreshold],'b', ... [vb.BER],[vb.UpperThreshold],'b') grid
vb =
1x13 struct array with fields:
BER
UpperThreshold
LowerThreshold
