Создайте объект конфигурации кадра TDMA восходящей линии связи GSM с настройками по умолчанию. Кадр TDMA GSM имеет восемь временных интервалов. Проверьте пакет в первом временном интервале по временной маске, указанной в стандарте GSM.

Создайте объект конфигурации кадра TDMA восходящей линии связи GSM с настройками по умолчанию.

cfggsmul = gsmUplinkConfig;

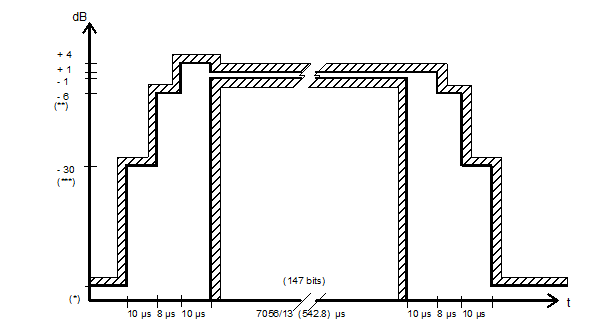

Используйте gsmCheckTimeMask функция для просмотра временной маски и проверки соответствия сконфигурированных характеристик подъема и падения пакета временной маске, указанной в стандарте GSM. Постройте график пакета GSM и временной маски. При отсутствии номера временного интервала gsmCheckTimeMask функция показывает первый временной интервал, TN=0.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul);

Настройте время нарастания объекта конфигурации кадра TDMA восходящей линии связи GSM, указав значение, которое приводит к отказу временной маски.

cfggsmul.RiseTime = 5

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 5
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Используйте gsmCheckTimeMask для проверки маски времени cfggsmul. Результат прохождения или отказа показывает, что cfggsmul конфигурация теперь не соответствует временной маске, и график показывает, что верхняя временная маска не работает.

pf = gsmCheckTimeMask(cfggsmul);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul);

Создайте объект конфигурации кадра TDMA восходящей линии связи GSM с настройками по умолчанию. Кадр TDMA GSM имеет восемь временных интервалов. Проверьте пакет в указанном временном интервале по временной маске, заданной стандартом GSM.

Создайте объект конфигурации кадра TDMA прямого канала GSM с настройками по умолчанию.

cfggsmul = gsmDownlinkConfig;

Используйте gsmCheckTimeMask функция для просмотра временной маски и проверки того, что сконфигурированные характеристики подъема и падения пакета в заданном временном интервале соответствуют временной маске, заданной стандартом GSM. Постройте график пакета GSM и временной маски.

tn = 6; % Time slot number 6
pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test passed.

gsmCheckTimeMask(cfggsmul,tn);

Настройте задержку падения объекта конфигурации кадра TDMA нисходящей линии связи GSM, указав значение, которое приводит к отказу временной маски.

cfggsmul.FallDelay = 4

cfggsmul =
  gsmDownlinkConfig with properties:

           BurstType: [NB    NB    NB    NB    NB    NB    NB    NB]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 4

Используйте gsmCheckTimeMask для проверки маски времени cfggsmul. Результат прохождения или отказа показывает, что cfggsmul конфигурация теперь не соответствует временной маске, и график показывает, что верхняя временная маска не работает.

pf = gsmCheckTimeMask(cfggsmul,tn);
if pf
    disp('Time mask test passed.')
else
    disp('Time mask test failed.')
end

Time mask test failed.

gsmCheckTimeMask(cfggsmul,tn);

Создайте объекты конфигурации кадров TDMA прямого и восходящего каналов GSM, которые используют различные доступные типы пакетов.

Просмотр временных масок для различных типов пакетов по временной маске, заданной стандартом GSM для кадров нисходящей линии связи и восходящей линии связи.

Создайте объект конфигурации кадра TDMA прямого канала GSM, который конфигурирует время всплесков слота как [NB FB SB Dummy Off Off Off Off Off].

cfggsmdl = gsmDownlinkConfig('BurstType',["NB" "FB" "SB" "Dummy" "Off" "Off" "Off" "Off"])

cfggsmdl =
  gsmDownlinkConfig with properties:

           BurstType: [NB    FB    SB    Dummy    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Используйте gsmCheckTimeMask для просмотра временной маски для различных типов пакетов временных интервалов. Для кадров TDMA GSM нисходящей линии связи для всех типов пакетов применяются те же ограничения по маске времени.

for tn = 0:4
    [dlbt,dlbtVal] = enumeration(cfggsmdl.BurstType);
    dlBurstInfo = ['Downlink (TN=',num2str(tn),'), BurstType: ',dlbtVal{tn+1}];
    disp(dlBurstInfo)
    gsmCheckTimeMask(cfggsmdl,tn);
end

Downlink (TN=0), BurstType: NB

Downlink (TN=1), BurstType: FB

Downlink (TN=2), BurstType: SB

Downlink (TN=3), BurstType: Dummy

Downlink (TN=4), BurstType: Off

Создайте объект конфигурации кадра TDMA восходящей линии связи GSM, который конфигурирует время всплесков слота как [NB AB Off Off Off Off Off Off Off Off].

cfggsmul = gsmUplinkConfig('BurstType',["NB" "AB" "Off" "Off" "Off" "Off" "Off" "Off"])

cfggsmul =
  gsmUplinkConfig with properties:

           BurstType: [NB    AB    Off    Off    Off    Off    Off    Off]
    SamplesPerSymbol: 16
                 TSC: [0 1 2 3 4 5 6 7]
         Attenuation: [0 0 0 0 0 0 0 0]
            RiseTime: 2
           RiseDelay: 0
            FallTime: 2
           FallDelay: 0

Используйте gsmCheckTimeMask для просмотра масок времени для различных типов пакетов временных интервалов. Для кадров МДВР GSM восходящей линии связи пакет доступа имеет более короткую маску времени, чем обычный пакет, или не имеет пакета данных.

for tn = 0:2
    [ulbt,ulbtVal] = enumeration(cfggsmul.BurstType);
    ulBurstInfo = ['Uplink (TN=',num2str(tn),'), BurstType: ',ulbtVal{tn+1}];
    disp(ulBurstInfo)
    gsmCheckTimeMask(cfggsmul,tn);
end

Uplink (TN=0), BurstType: NB

Uplink (TN=1), BurstType: AB

Uplink (TN=2), BurstType: Off
