Декодер RS с целочисленным выходом, оптимизированный для HDL

Декодирование данных с помощью декодера Рида-Соломона (RS)

Библиотека:
Коммуникационный инструментарий Поддержка HDL/Обнаружение и исправление ошибок/Блок
Панель инструментов связи/Обнаружение и исправление ошибок/Блок

Описание

Декодер RS с целочисленным выходом, оптимизированный для HDL, декодирует данные с использованием декодера RS. Декодирование RS соответствует тем же стандартам, что и любой другой циклический избыточный код. Этот блок используется для моделирования кодов прямого исправления ошибок (FEC) системы связи.

Дополнительные сведения о декодере RS см. в разделе Декодер RS с целочисленным выходом. Дополнительные сведения о представлении данных для кодов RS см. в разделе Целочисленный формат (только для Рида-Соломона).

Порты

Вход

развернуть все

`dataIn` - Входные данные
скаляр

Входные данные, заданные как скаляр, представляющий один символ. Для двоичного точечного масштабирования тип входных данных должен быть целым числом или fixdt. double тип данных разрешен для моделирования, но не для генерации кода HDL.

Типы данных: double | int8 | int16 | int32 | int64 | fixed point

`startIn` - Включение индикатора входного кадра
скаляр

Начало индикатора входного кадра, заданного как логический скаляр.

Типы данных: Boolean

`endIn` - Индикатор конца входного кадра
скаляр

Индикатор конца входного кадра, заданный как логический скаляр.

Типы данных: Boolean

`validIn` - Индикатор действительных входных данных
скаляр

Допустимый индикатор входных данных, заданный как логический скаляр.

Это управляющий сигнал, указывающий, являются ли данные порта dataIn допустимыми.

Типы данных: Boolean

Продукция

развернуть все

`dataOut` - Декодированные данные сообщения
скаляр

Декодированные данные сообщения, возвращенные в виде скаляра. Эта ширина выходных данных равна размеру входных данных.

Типы данных: double | int8 | int16 | int32 | int64 | fixed point

`startOut` - Включение индикатора выходного кадра
скаляр

Начало индикатора выходного кадра, возвращаемого как логический скаляр.

Типы данных: Boolean

`endOut` - Индикатор конца выходного кадра
скаляр

Индикатор конца выходного кадра, возвращаемый как логический скаляр.

Типы данных: Boolean

`validOut` - Индикатор действительных выходных данных
скаляр

Допустимый индикатор выходных данных, возвращаемый как логический скаляр.

Это управляющий сигнал, указывающий, являются ли данные порта dataOut действительными.

Типы данных: Boolean

`errOut` - Признаки повреждения полученных данных
скаляр

Признаки повреждения полученных данных, возвращаемые в виде логического скаляра.

Типы данных: Boolean

`numErrors` - Количество обнаруженных ошибок
неотрицательный скаляр

Количество обнаруженных ошибок, возвращаемых как неотрицательный скаляр.

Зависимости

Для активизации этого порта выберите параметр Output number of corrected symbol errors.

Типы данных: uint8

Параметры

развернуть все

`Codeword length` - Длина кодового слова
`7` (по умолчанию) | диапазон от 7 до 65, 535

Укажите длину кодового слова.

Длина кодового слова N должно быть целым числом, равным ^2M - 1, где M - целое число в диапазоне от 3 до 16. Дополнительные сведения о представлении данных для кодов RS см. в разделе Целочисленный формат (только для Рида-Соломона).

`Message length` - Длина сообщения
`3` (по умолчанию) | положительное целое число

Укажите длину сообщения.

Дополнительные сведения о представлении данных для кодов RS см. в разделе Целочисленный формат (только для Рида-Соломона).

`Source of primitive polynomial` - Первобытный полиномиальный источник
`Auto` (по умолчанию) | `Property`

Укажите источник полинома примитива.

Выбрать Auto для задания примитивного многочлена на основе значения параметра Codeword length (N). Степень примитивного многочлена вычисляется как M = ceil(_log2 (длина кодового слова (N)).
Выбрать Property для задания примитивного многочлена с помощью параметра Примитивный многочлен.

`Primitive polynomial` - примитивный многочлен
`[ 1 0 1 1 ]` (по умолчанию) | двоичный вектор строки

Укажите двоичный вектор строки, представляющий примитивный многочлен в порядке убывания степеней.

Дополнительные сведения о задании примитивного многочлена см. в разделе Примитивные многочлены и представления элементов.

Зависимости

Чтобы включить этот параметр, задайте для параметра Source of primitive polynomial значение Property.

`Source of B, the starting power for roots of the primitive polynomial` - Источник стартовой мощности для корней примитивного многочлена
`Auto` (по умолчанию) | `Property`

Укажите источник начальной степени для корней примитивного многочлена.

Выбрать Property для включения параметра значения B.
Выбрать Auto, для использования значения параметра B по умолчанию 1.

`B value` - Начальная экспонента корней
`1` (по умолчанию) | положительное целое число

Начальная экспонента корней.

Зависимости

Чтобы включить этот параметр, задайте для параметра Source of B, начальной степени корней примитивного полинома значение Property.

`Output number of corrected symbol errors` - количество исправленных ошибок символов;
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы включить выходной порт numErrors. Этот порт выводит счетчик обнаруженных ошибок символов.

Примеры модели

Using HDL Optimized RS Encoder/Decoder Library Blocks

Использование блоков библиотеки кодеров и декодеров RS с оптимизированным HDL

Реализация кодера и декодера для стандарта IEEE ® 802.16 [1] с использованием блоков библиотеки кодеров и декодеров, оптимизированных по протоколу HDL (RS).

Алгоритмы

развернуть все

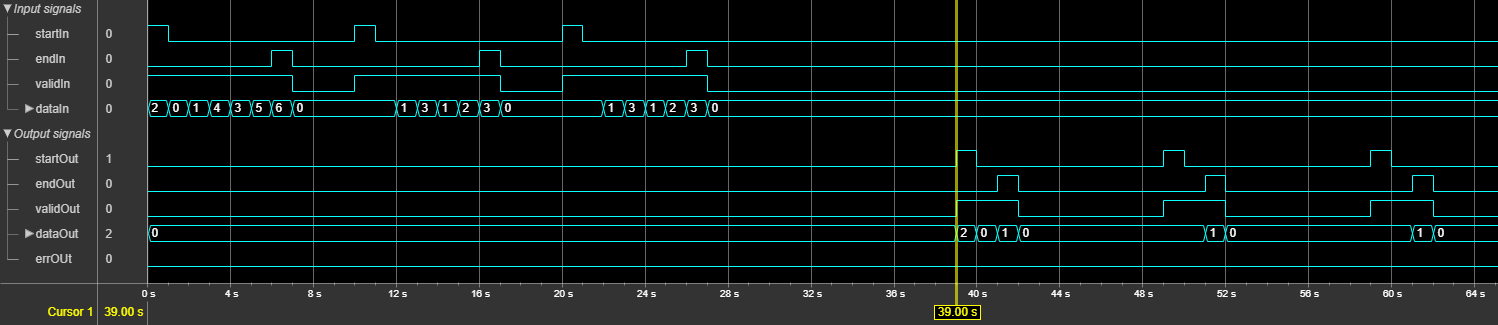

На этом рисунке показан пример выходных данных блока оптимизации HDL декодера RS с целочисленным выходом с конфигурацией по умолчанию.

Поиск неисправностей

Каждый входной кадр должен содержать более (N- K) x 2 символов и не более N символов. Укороченный код выводится в том случае, когда число действительных выборок данных между startIn и endIn меньше N. Укороченный код по-прежнему требует N циклов для выполнения поиска Chien. Если введенное значение меньше N символов, оставьте защитный интервал не менее N-size неактивный цикл перед запуском следующего кадра.
Декодер может одновременно обрабатывать до четырех сообщений. Если блок принимает начало пятого сообщения перед полным декодированием первого сообщения, блок сбрасывает выборки данных из первого сообщения. Чтобы избежать этой проблемы, увеличьте число неактивных циклов между входными сообщениями.
Многочлен генератора явно не указан. Однако она определяется длиной кодового слова, длиной сообщения и значением B для начальной степени корней.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Не рекомендуется для производственного кода.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

HDL Coder™ предоставляет дополнительные опции конфигурации, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет единую архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках проекта. Распределенная конвейерная обработка не перераспределяет эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе ConstrainedOutputPipeline (кодер HDL).
InputPipeline	Количество входных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе InputPipeline (кодер HDL).
OutputPipeline	Количество выходных ступеней трубопровода для вставки в сформированный код. Распределенная конвейерная обработка и конвейерная обработка с ограниченным выходом могут перемещать эти регистры. Значение по умолчанию: `0`. Дополнительные сведения см. в разделе Выходной конвейер (кодер HDL).

Ограничения

Невозможно создать HDL для этого блока в переустановляемой синхронной подсистеме (кодере HDL).

См. также

comm.HDLRSDecoder | Целочисленный вход RS Кодер HDL оптимизирован | Декодер RS с целочисленным выходом

Представлен в R2012b
