Применить дисбалансы I/Q к комплексному сигналу
Панель инструментов связи/Нарушения RF
Блок дисбаланса I/Q применяет синфазный и квадратурный дисбалансы к комплексному сигналу. Этот блок применяет амплитудный дисбаланс, фазовый дисбаланс и сдвиг постоянного тока к синфазной и квадратурной составляющим сигнала. Дополнительные сведения см. в разделе Реализация и алгоритмы дисбаланса ввода/вывода.
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Блок I/Q дисбаланса применяет амплитудный дисбаланс, фазовый дисбаланс и смещения постоянного тока к синфазной и квадратурной составляющим комплексного входного сигнала.

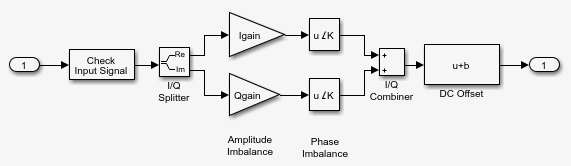

Блок выполняет эти операции последовательно, как показано подсистемой на схеме модели. Чтобы просмотреть подсистему, щелкните правой кнопкой мыши блок и выберите команду «Маска» > «Искать под маской».
Чтобы применить нарушения, блок следует этому потоку операций.
Разделите сигнал на синфазную и квадратурную составляющие.
Примените амплитудный дисбаланс, заданный параметром I/Q амплитудного дисбаланса (дБ).
Примените фазовый дисбаланс, заданный параметром I/Q фазового дисбаланса (град).
Рекомбинировать синфазную и квадратурную составляющие в комплексный сигнал.
Примените к сигналу синфазное смещение постоянного тока, заданное параметром I dc offset, и квадратурное смещение постоянного тока, заданное параметром Q dc offset.
Дополнительные сведения см. в разделе Алгоритмы.
В разделе последовательно описываются амплитудный дисбаланс I/Q, фазовый дисбаланс I/Q и нарушения смещения DC.
Для амплитудного дисбаланса I/Q, Ia, ослабление применяется к входному сигналу, xr + jxi и y Дисбаланс является промежуточным выходом.
y AmplitudeImbalance ≜ y rAmplitudeImbalance + jyiAmplitudeImbalance
y Н Дисбаланс = 0,5Ia/20 ) xi)
Для фазового дисбаланса I/Q, Ip, ослабление применяется к y _ Albensance, и yPhaseBalancance является промежуточным выходом.
yPhaseBalancance ≜ yrPhaseBalancance + jyPhaseBalancance
yPhaseBalancance = yrHBalancance )
Для смещений постоянного тока, IDC и QDC ослабление применяется к y PhaseBalancance, и y является окончательным выходом.
y = (yrPhaseBalancance + IDC) + j (yiPhaseBalancance + QDC)
Переменные для этих расчетов определены в этом списке.
Ia - амплитудный дисбаланс I/Q.
Ip - это фазовый дисбаланс I/Q.
IDC - синфазное смещение постоянного тока.
QDC - квадратурный сдвиг DC.
x является комплексным входным сигналом и задается xr + jxi.
xr и xi - действительная и мнимая части, соответственно, x.
y является комплексным выходным сигналом и задается yr + jyi.
yr и yi - действительная и мнимая части, соответственно, y.
