Коды турбо-продукта (TPC) представляют собой форму конкатенированных кодов, используемых в качестве кодов прямого исправления ошибок (FEC). Два или более блочных кодов компонентов, таких как систематические линейные блочные коды, используются для построения TPC. Декодер ТРС достигает почти оптимального декодирования кодов продукта, используя декодирование Чейза и алгоритм Пиндиаха для выполнения итеративного мягкого входного, мягкого выходного декодирования. Подробное описание см. в разделах [1] и [2]. Этот декодер реализует итеративный мягкий ввод, мягкий вывод 2-D декодирование кода продукта, как описано в [2], используя два линейных блочных кода. Декодер ожидает, что динамические отношения правдоподобия бита (LLR), полученные из цифровой демодуляции, станут входным сигналом.
Декодер TPC принимает либо полноразмерные, либо укороченные коды.
Декодирование полноразмерных сообщений TPC
Закодированные входные сигналы TPC во всю длину расшифрованы, используя, определил, что 2-е TPC кодируют пары. Декодирование по строкам использует кодовую пару (NC, KC), а декодирование по столбцам использует кодовую пару (NR, KR). Длина входного вектора должна быть NR × NC. Для выполнения декодирования 2-D TPC вектор столбца входных LLR, состоящий из битов сообщения и четности, размещается в матрицу NR-на-NC.
Декодер ТРС достигает почти оптимального декодирования кодов продукта, используя декодирование Чейза и алгоритм Пиндиаха для выполнения итеративного мягкого входного, мягкого выходного декодирования. Последовательное декодирование формирует набор возможных кодовых слов для каждой строки или столбца. Алгоритм Пиндиа вычисляет мягкую информацию, необходимую для следующего этапа декодирования.
Итеративный мягкий вход, мягкий выходной декодер

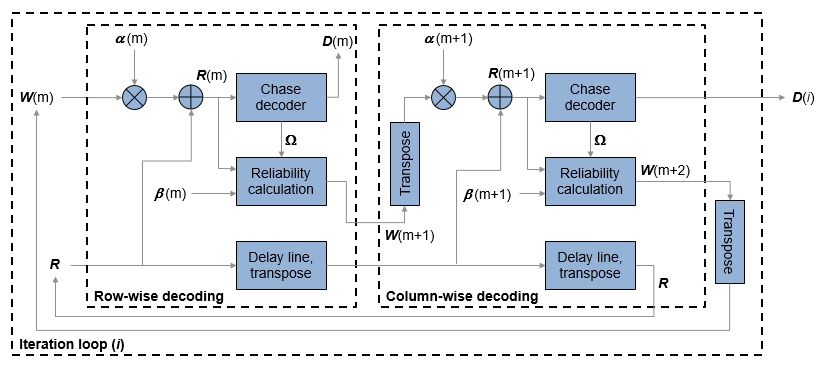

Итеративное мягкое декодирование на выходе, как показано на блок-схеме, выполняет два этапа декодирования для каждой итерации.
Мягкими входами для декодирования являются R (m) = R + α (m) W (m).
Счетчик цикла итерации i увеличивается от i = 1 до указанного числа итераций.
m = 2i - 1 - индекс шага декодирования.
R является принятой матрицей LLR.
R (m) является мягким входом для m-го этапа декодирования .
W (m) - входная внешняя информация для m-го этапа декодирования.
α (m) = [0,0,2,0,3,0,5,0,7,0,9,1,1,...], где α - весовой коэффициент, применяемый на основе индекса шага декодирования. Для более высоких этапов декодирования α = 1.
β (m) = [0,2,0,4,0,6,0,8,1,1,...], где β - коэффициент надежности, применяемый на основе индекса шага декодирования. Для более высоких этапов декодирования β = 1.
D содержит декодированные биты сообщения. Выходные биты сообщения формируются из D путем преобразования -1 в 0 и + 1 в 1, затем преобразования блока сообщения в вектор столбца.
Выходные биты сообщения формируются после итерации через заданное количество итераций или, если включено раннее завершение, после сходимости кода.
Досрочное прекращение декодирования TPC

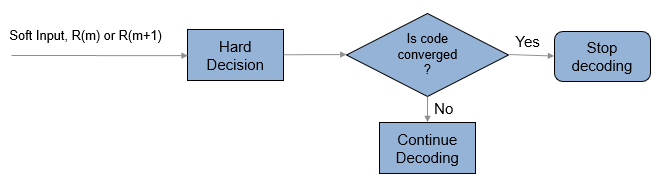

Если раннее завершение разрешено, выполняется проверка сходимости кода по жесткому решению мягкого ввода на каждом этапе декодирования по строкам и столбцам. Раннее завершение может быть инициировано после того, как сходится декодирование по строкам или декодирование по столбцам.
Код сходится, если для всех строк или всех столбцов
Синдром оценивается как ноль в кодах (коды Хэмминга, коды расширенного Хэмминга, коды BCH или коды расширенного BCH).
Проверка на четность оценивается до нуля в кодах проверки на четность.
Сообщенное число итераций вычисляется в соответствии со значением итерации, которое выполняется в данный момент. Например, если проверка сходимости кода выполняется после декодирования по строкам в третьей итерации (после 2.5 шагов декодирования), то количество возвращаемых итераций равно 3.
Декодирование сокращенных сообщений TPC
Закодированные сокращенные входные сигналы TPC расшифрованы, используя, определил, что 2-е TPC кодируют пары. Мудрая рядом расшифровка использует (NC - KC + SC, SC) кодируют пару, и поколонная расшифровка использует (НОМЕР - KR + SR, SR) кодируют пару. Длина входного вектора должна быть (NR - KR + SR) × (NC- KC + SC). Чтобы выполнить 2-ю расшифровку TPC сокращенных сообщений, вектор колонки входа, LLRs, состоявший из сокращенного сообщения и паритетных битов, устроен в (НОМЕР - KR + SR) (NC - KC + SC) матрица.
Декодер TPC обрабатывает принятые LLR с укороченным сообщением аналогично полноразмерным кодам, за следующими исключениями:
