Создание, изменение, визуализация и экспорт модулированных форм сигналов
Приложение Wireless Waveform Generator позволяет создавать, ухудшать, визуализировать и экспортировать модулированные формы сигналов.
С помощью приложения можно:
Генерирование пользовательских форм сигнала OFDM, QAM и PSK.
Формирование синусоидальных тестовых сигналов.
Генерирование NR сигналов восходящей линии связи и нисходящей линии связи, NR тестовых моделей (NR-TM) и NR сигналов восходящей линии связи и нисходящей линии связи с фиксированным опорным каналом (FRC). Для этой функции требуется 5G панель инструментов.
Формирование модулированных сигналов LTE. Для этой функции требуется панель инструментов LTE.
Формирование модулированных сигналов WLAN (802.11™). Для этой функции требуется панель инструментов WLAN.
Создание модулированных сигналов Bluetooth. Для этой функции требуется библиотека Communications Toolbox™ Library для протокола Bluetooth ®. Чтобы загрузить эту библиотеку, перейдите в раздел Получить надстройки.
Экспорт формы сигнала в рабочую область или в .mat или .bb файл.
Экспорт параметров генерации формы сигнала в выполняемый сценарий MATLAB ®.
Примечание
Скрипт MATLAB можно использовать для программной генерации формы сигнала из командной строки без приложения.
Визуализация формы сигнала в диаграммах созвездий, анализаторе спектра, сетке OFDM и графиках временных рамок.
Искажение формы сигнала путем добавления РЧ-нарушений, таких как AWGN, фазовый сдвиг, сдвиг частоты, сдвиг постоянного тока, дисбаланс IQ и неснимаемая кубическая нелинейность.
Создайте сигнал, который можно передать с помощью подключенного лабораторного тестового прибора. Приложение может передавать сигнал с помощью инструментов, поддерживаемых rfsiggen(Панель инструментов управления приборами). Для использования функции передачи в приложении требуется программное обеспечение Instrument Control Toolbox™. Дополнительные сведения см. в документации по инструменту управления приборами.
Дополнительные сведения см. в разделе Использование приложения Wireless Waveform Generator.
MATLAB Toolstrip: На вкладке Приложения в разделе Обработка сигналов и связь щелкните значок приложения.
Командная строка MATLAB: Ввод wirelessWaveformGenerator.

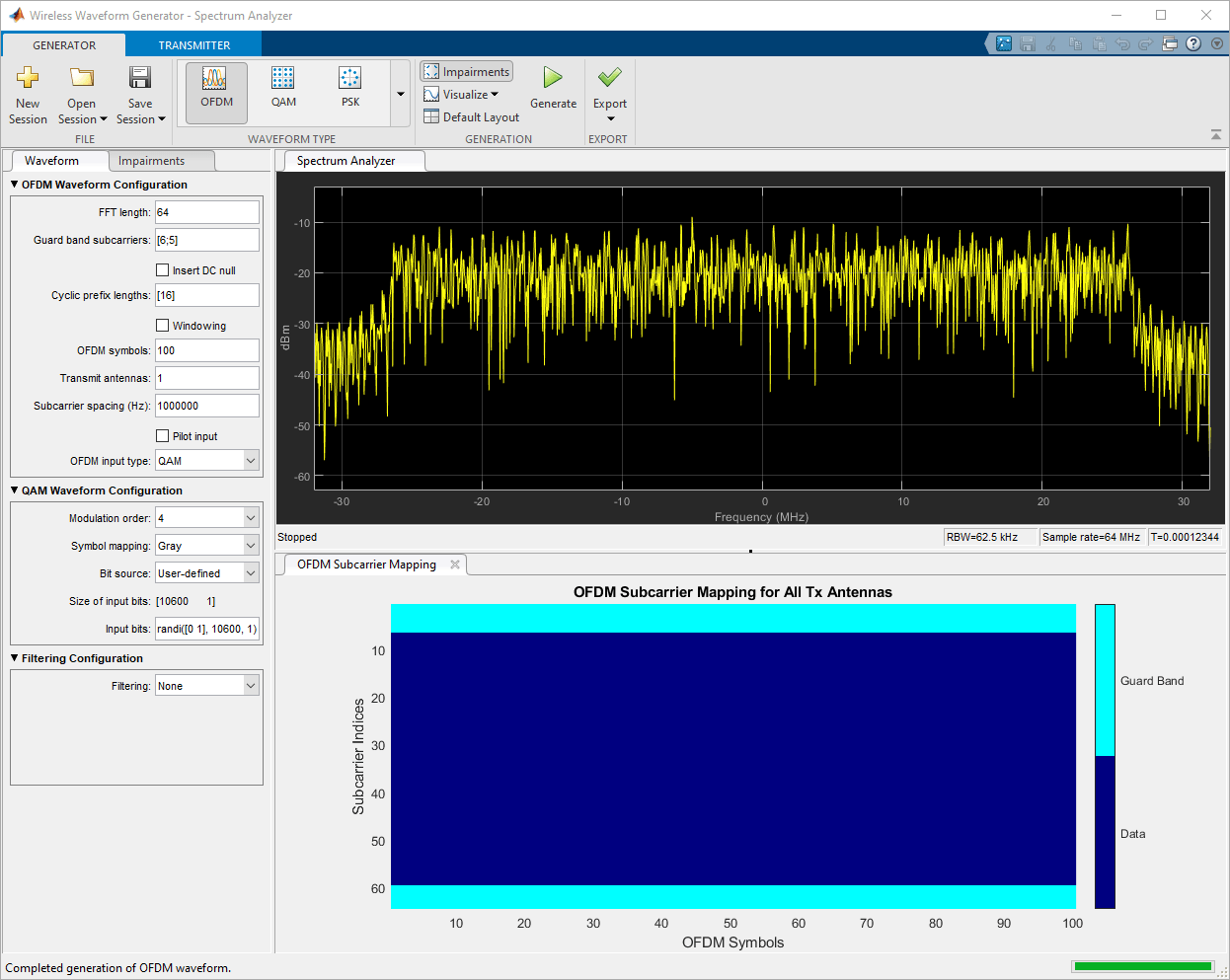

Откройте приложение Wireless Waveform Generator и создайте форму сигнала по умолчанию, нажав кнопку Generate. Отображаемая форма сигнала представляет собой форму сигнала OFDM с QPSK-модулированными символами.

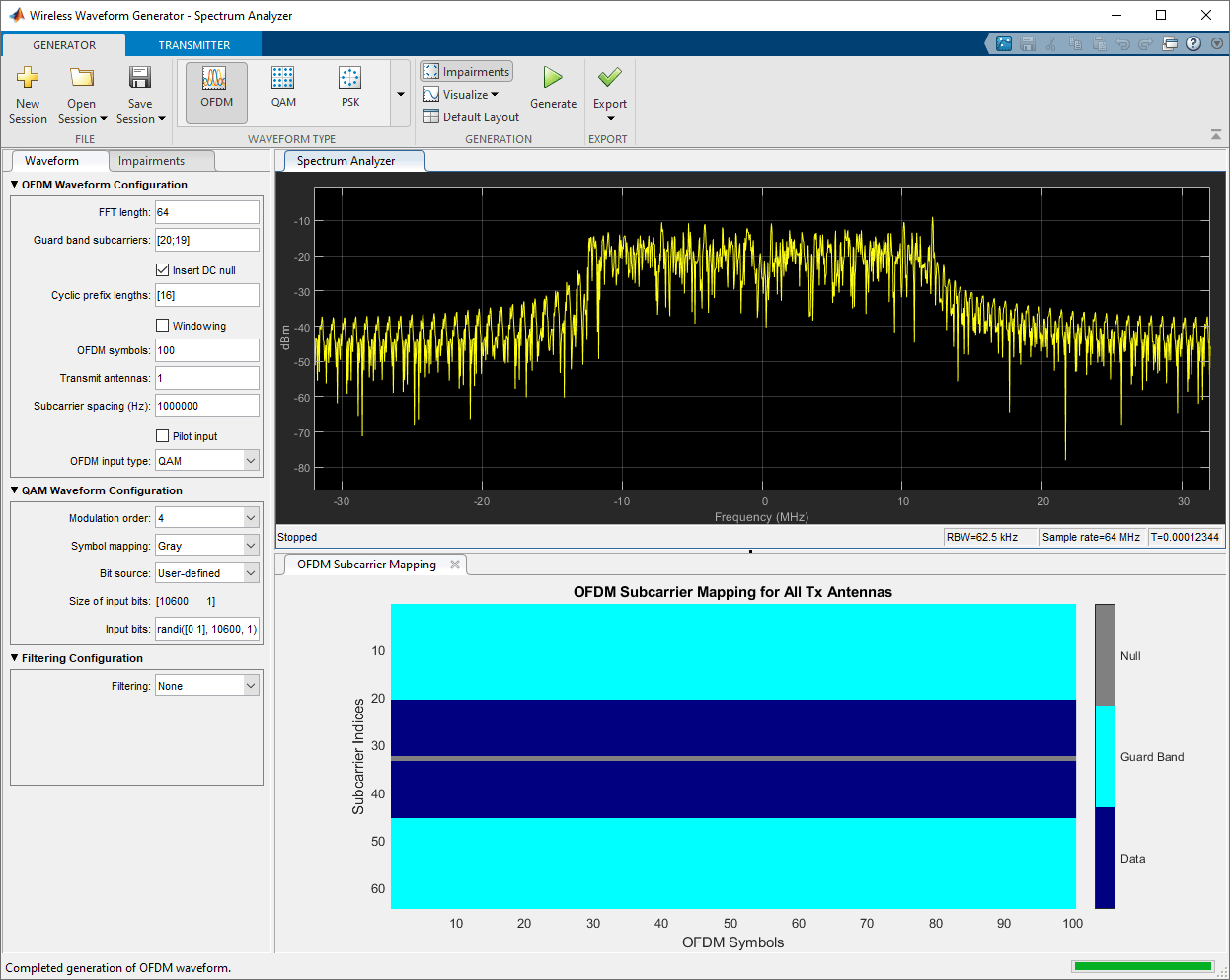

Нажмите Insert DC null и увеличьте значение поднесущих Guard band до [20;19]. Снова нажмите «Создать». Форма сигнала на графике изменяется в соответствии с обновленной конфигурацией.

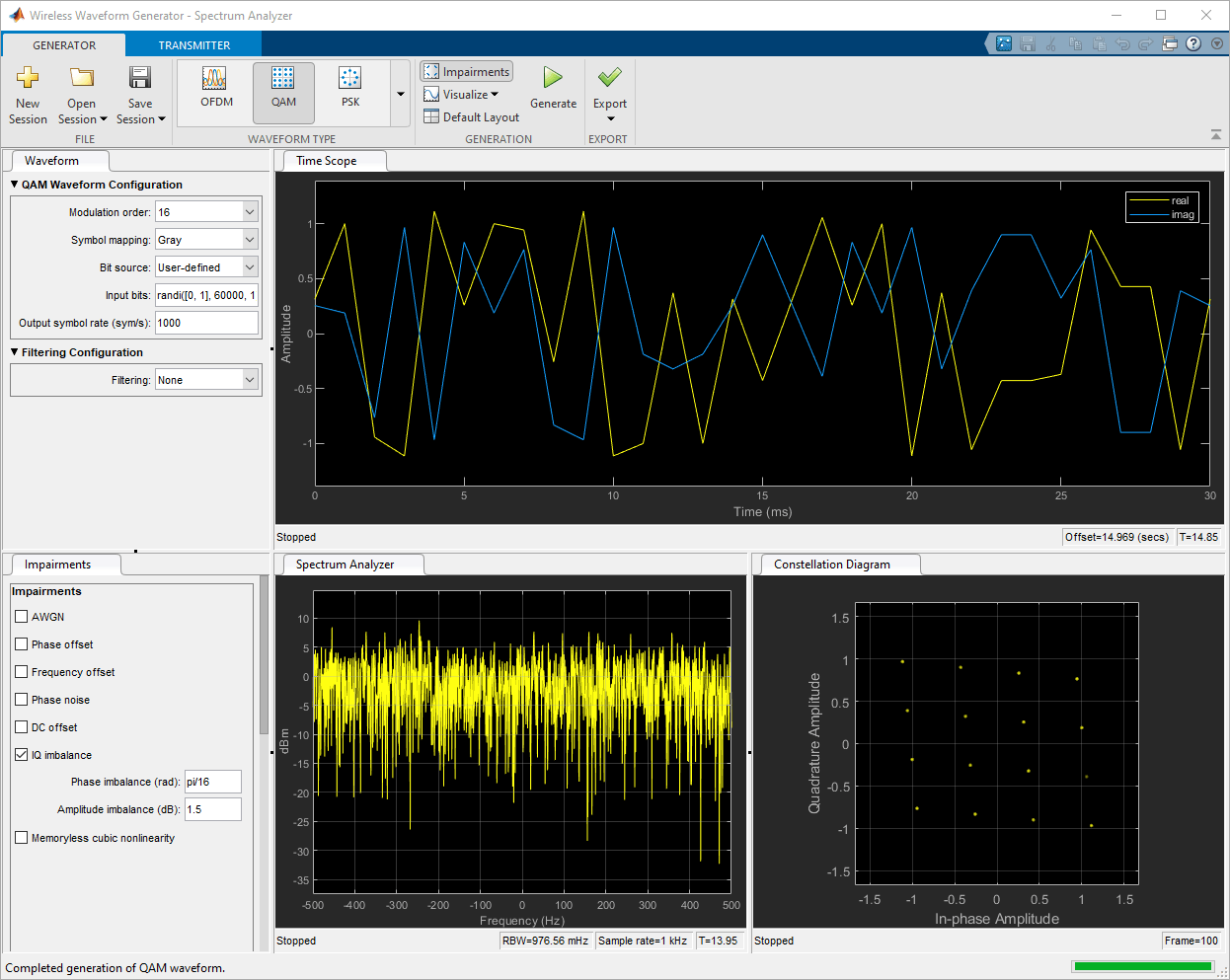

Откройте приложение Wireless Waveform Generator и настройте 16-QAM форму сигнала. Задайте фазовый дисбаланс 11,25 градусов (pi/16 радианы) и амплитудный дисбаланс 1,5 дБ. Нажмите кнопку Generate (Генерировать), чтобы сгенерировать форму сигнала.

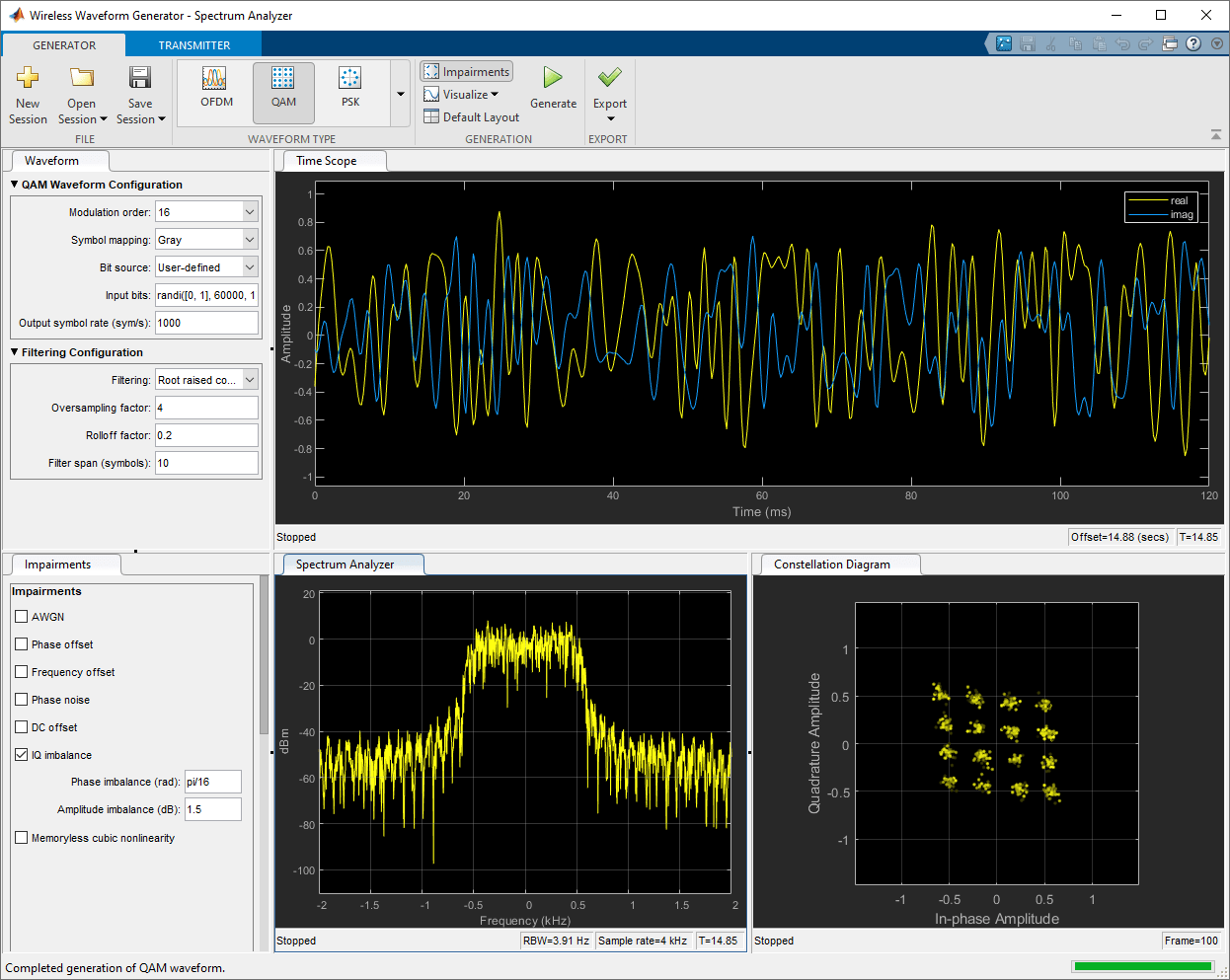

Выберите параметр Filtering и примените корневую косинусную фильтрацию. Для создания формы сигнала с использованием текущей конфигурации нажмите кнопку Generate еще раз. Форма сигнала на графике изменяется в соответствии с обновленной конфигурацией.
Этот пример показывает, как использовать 5G приложение для Генератора Формы волны, чтобы произвести НОМЕР экспериментальных моделей (НОМЕР ТМ) и НОМЕР канала восходящей связи и передать из космоса формы волны фиксированного справочного канала (FRC).
Открыть приложение генератора сигналов 5G
На вкладке Apps MATLAB® toolstrip, при Обработке Сигнала и Коммуникациях, щелкают 5G символ приложения для Генератора Формы волны. Это приложение открывает приложение Wireless Waveform Generator, настроенное для генерации 5G формы сигнала.
Выберите 5G НОМЕР формы волны
В разделе Тип сигнала (Waveform Type) на панели инструментов приложения щелкните сигнал, который требуется создать. Можно выбрать любую из этих форм сигнала.
5G Downlink FRC
5G Uplink FRC
5G Test Models
Произведите 5G НОМЕР формы волны
На левой панели приложения на вкладке Форма волны можно задать параметры выбранной формы волны. На панели инструментов приложения в разделе Создание можно добавить нарушения и задать инструменты визуализации. Чтобы визуализировать форму сигнала, щелкните Создать (Generate). Сгенерированную форму сигнала можно экспортировать в рабочую область MATLAB как структуру в .mat или .bb файл.

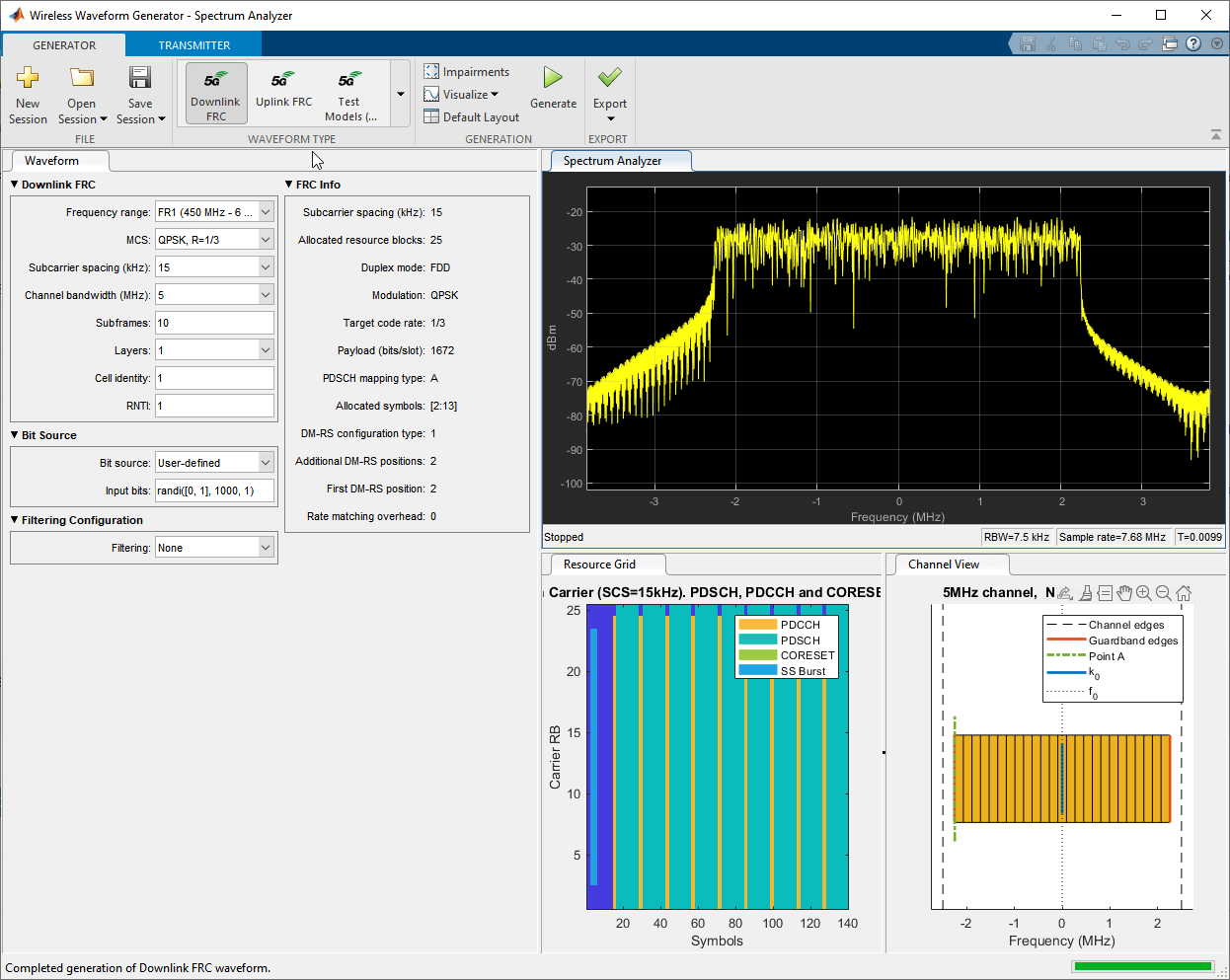

Например, это изображение показывает результаты визуализации формы сигнала FRC нисходящей линии связи с использованием параметров по умолчанию.
Передайте 5G НОМЕР формы волны
Для этой функции требуется панель инструментов управления приборами. Чтобы передать сгенерированную форму сигнала, на панели инструментов приложения щелкните вкладку Передатчик и настройте приборы. Вы можете использовать все инструменты, поддерживаемые rfsiggen(Панель инструментов управления приборами).
Откройте приложение Wireless Waveform Generator и настройте генерацию форм сигналов тестовой модели LTE E-TM. Для использования этой функции приложения требуется Toolbox™ LTE.

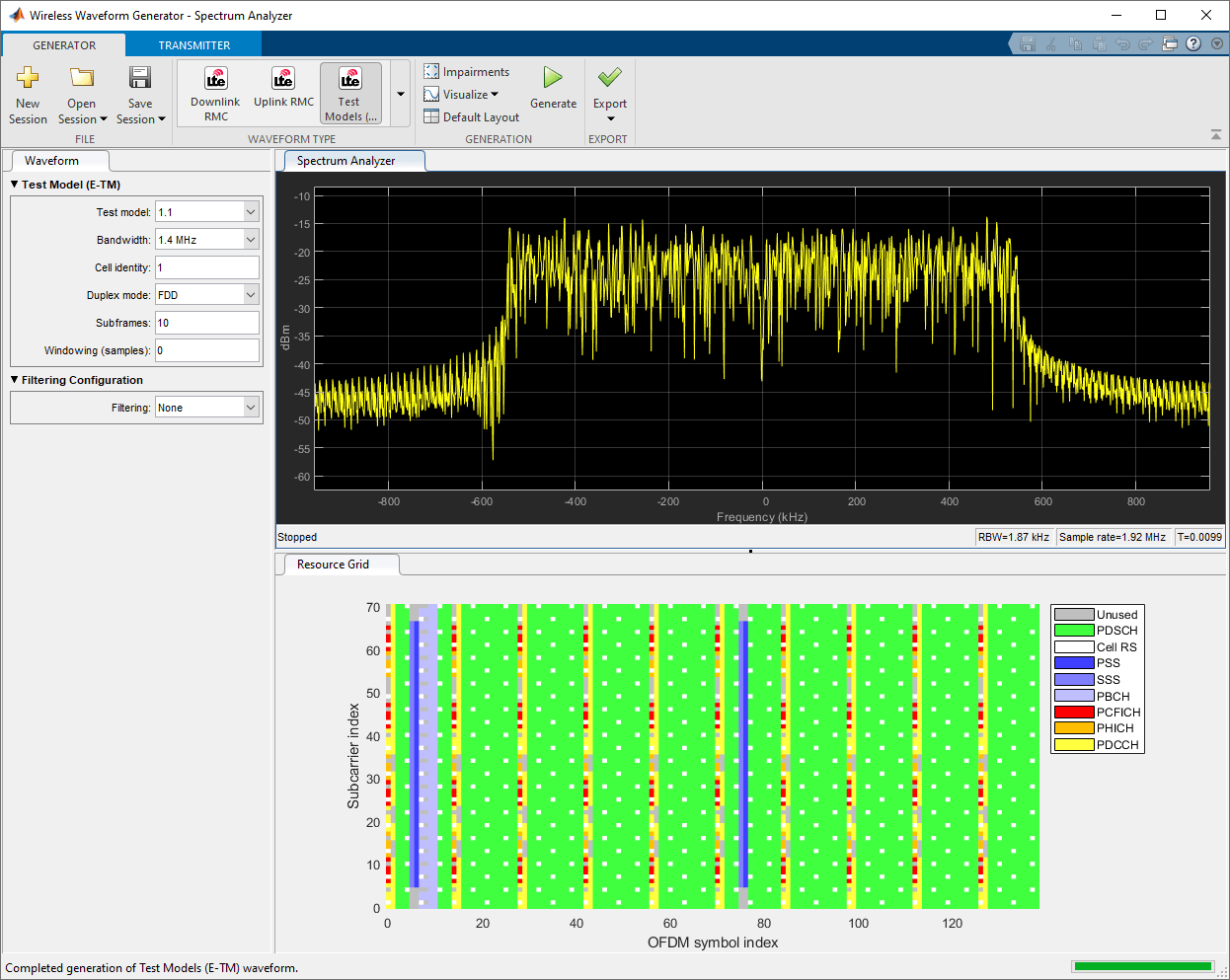

В разделе «Тип сигнала» выберите Test Model (E-TM) waveforms, specified in TS 36.141, Sec. 6. Для отображения кадра LTE E-TM Test Model 1.1 с пропускной способностью канала 1,4 МГц нажмите кнопку Generate.

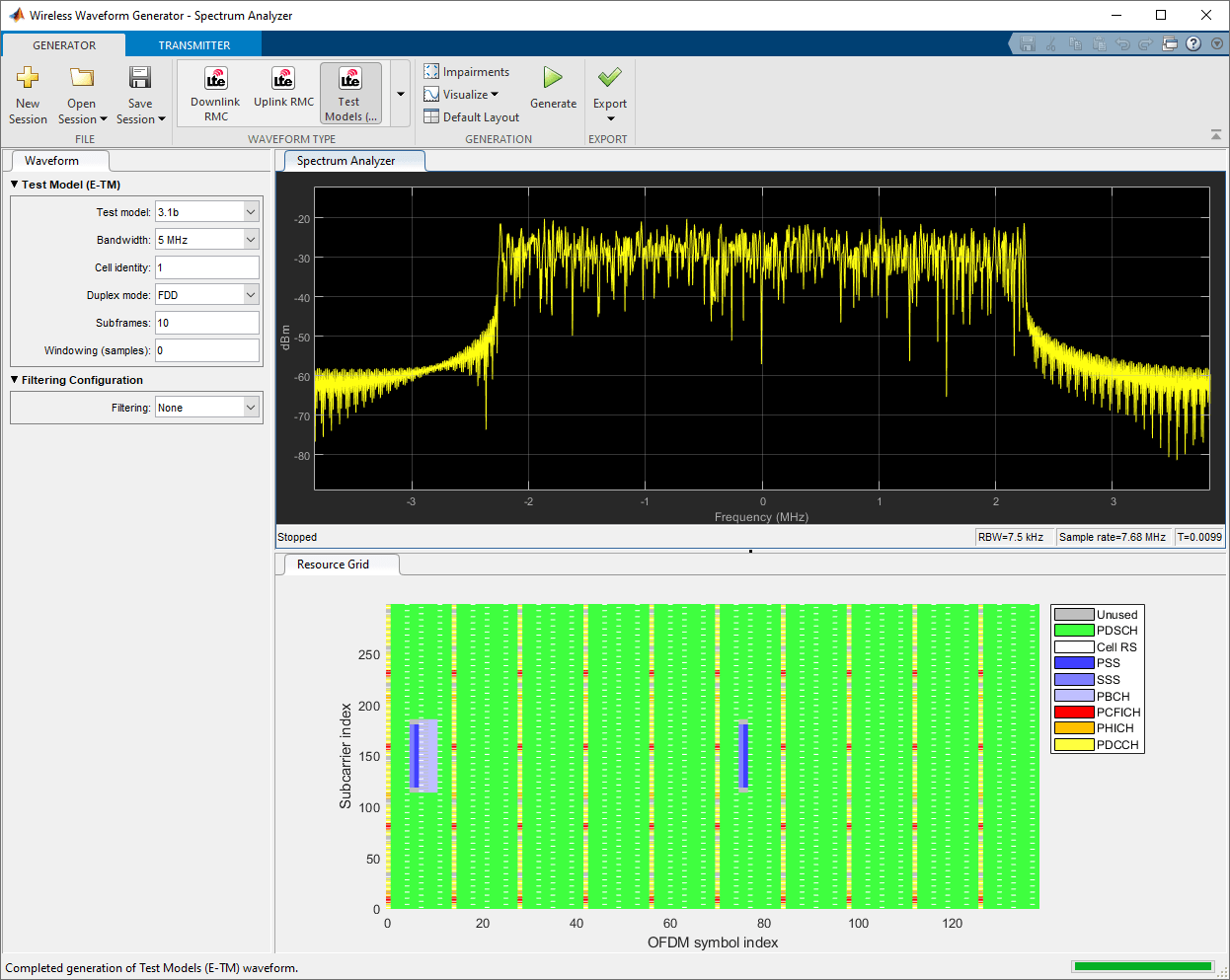

Настройте приложение для генерации кадра LTE E-TM Test Model 3.1b с пропускной способностью канала 5 МГц. Чтобы визуализировать форму сигнала, щелкните Создать (Generate).
Откройте приложение Wireless Waveform Generator и настройте форму сигнала низкой энергии Bluetooth (BLE). Для использования функции BLE приложению требуется
библиотека Communications Toolbox Library для протокола Bluetooth. В

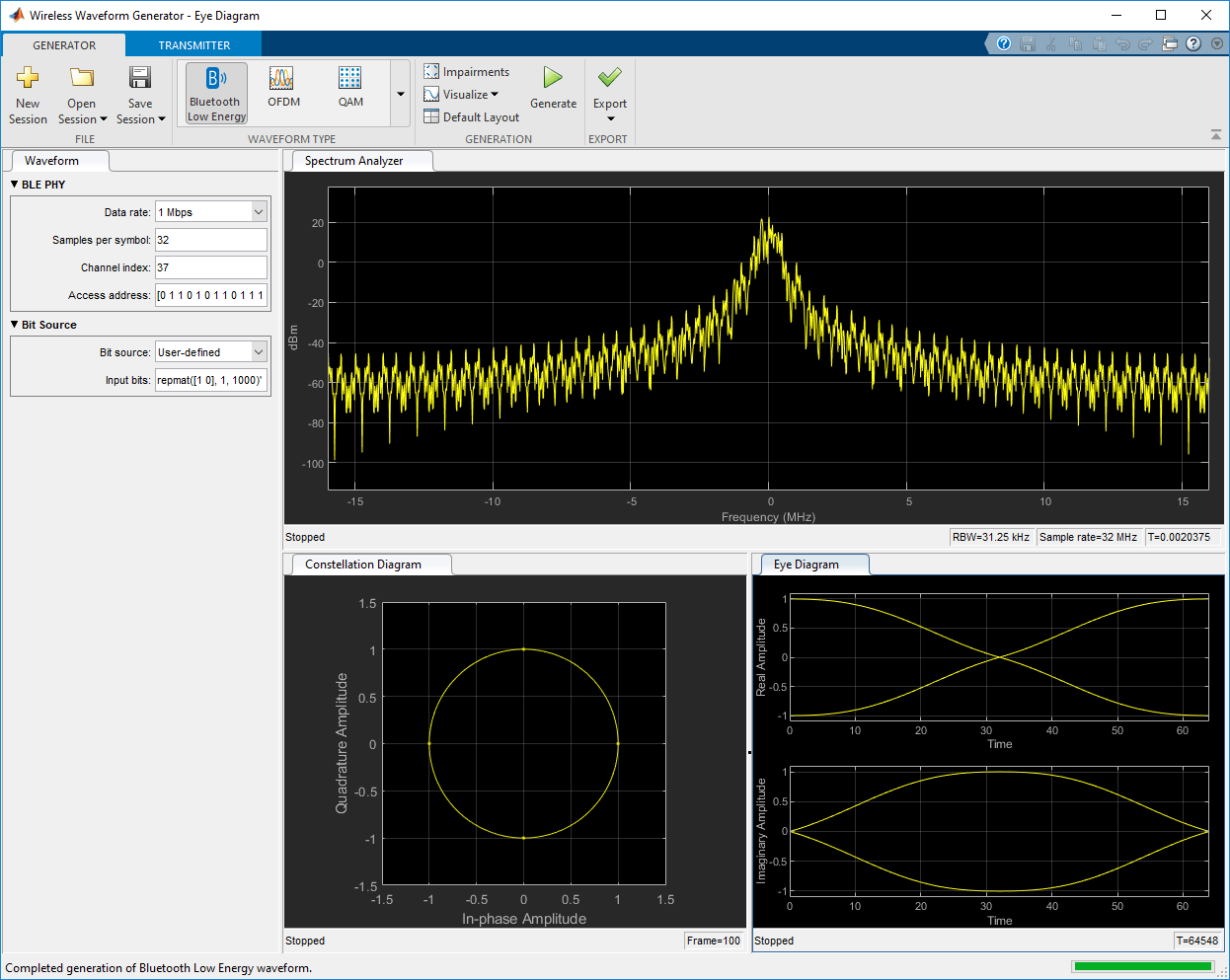

разделе «Тип сигнала» нажмите Bluetooth Low Energy. Изменение источника битов на User-defined и введите входные биты. Укажите значение параметра «Образцы на символ» как 32. Щелкните Генерировать (Generate), чтобы сгенерировать форму сигнала BLE. Изображенный на графике сигнал представляет собой сигнал BLE с GMSK-модулированными выборками. Измените видимые графики, щелкнув Визуализировать (Visualize), а затем выбрав одну или несколько опций между Constellation Diagram, Time Scope и Eye Diagram.
Откройте Wireless Waveform Generator и настройте блок PPDU SU расширенного диапазона (ER). Для использования этой функции приложения требуется Toolbox™ WLAN.

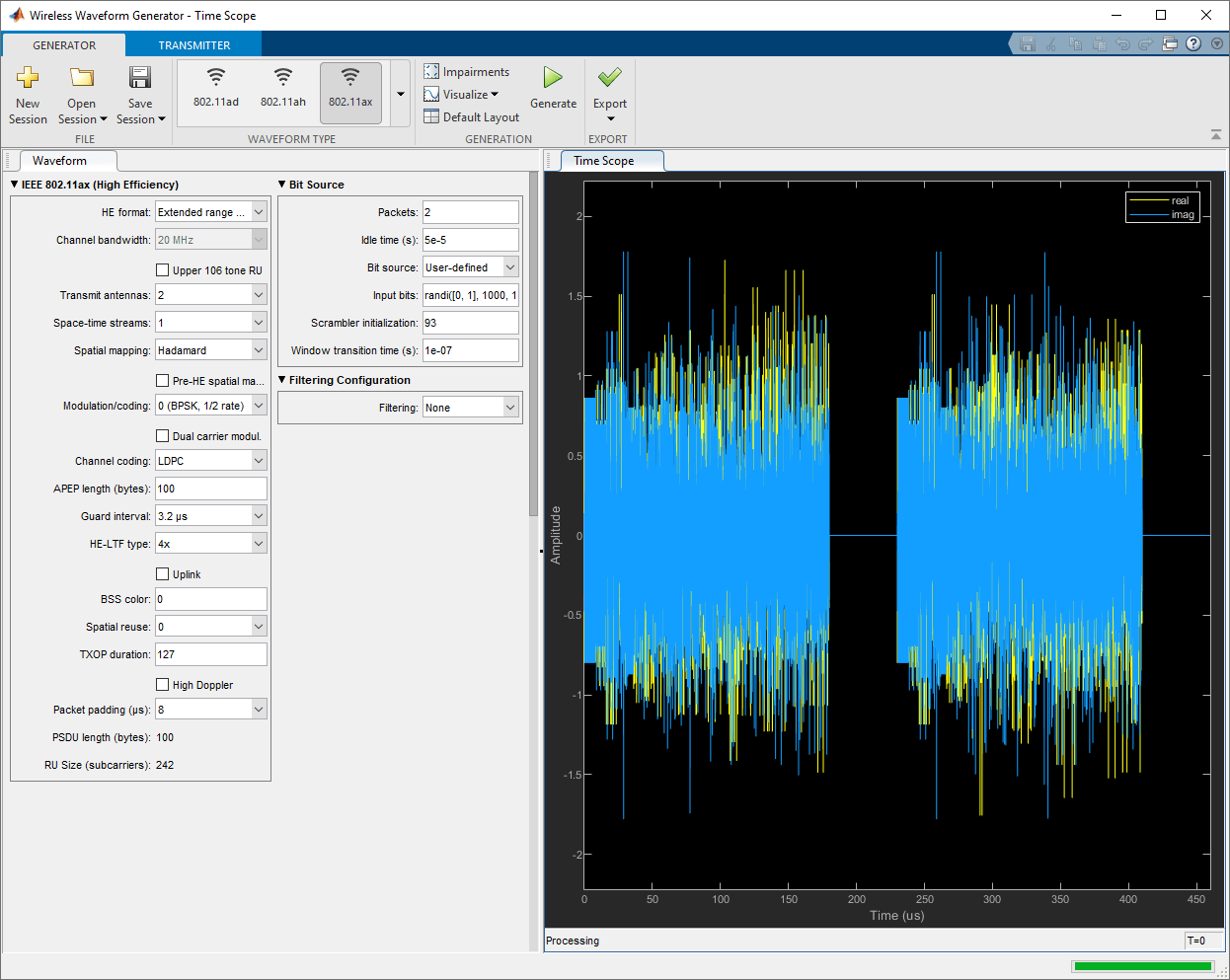

В разделе «Тип сигнала» выберите 802.11ax. Настройте приложение на создание PPDU SU HE ER с двумя пакетами, указав задержку в 50 микросекунд между пакетами. Укажите две передающие антенны и номинальное заполнение пакета в восемь микросекунд. Щелкните Визуализировать (Visualize) и настройте, чтобы выбрать Time Scope только. Для генерации формы сигнала нажмите кнопку «Создать».
