Проектирование косинусных фильтров в Simulink

Этот пример иллюстрирует типичную установку, в которой передатчик использует фильтр с увеличенным косинусом квадратного корня для выполнения формирования импульсов, а соответствующий приемник использует фильтр с увеличенным косинусом квадратного корня в качестве согласованного фильтра. В примере показана диаграмма глаз из отфильтрованного принятого сигнала.

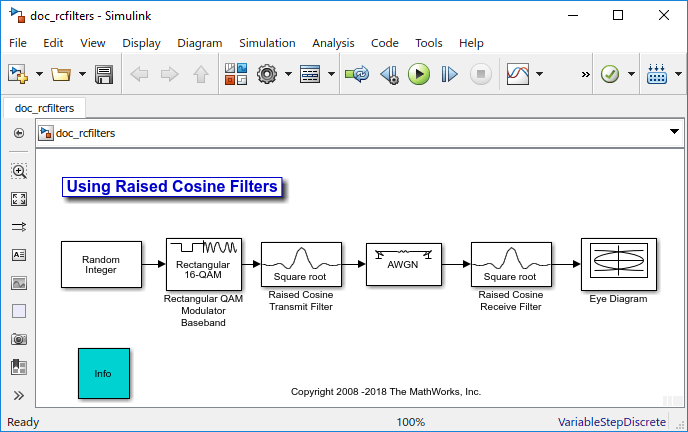

Для открытия модели введите doc_rcfilters в командной строке MATLAB ®. Ниже приводится сводка параметров блока, используемых в модели.

  • Генератор случайных целых чисел в библиотеке источников случайных данных библиотеки Comm Sources:

    • M-ary число устанавливается в 16.

    • Время выборки установлено в 1/100.

    • Выбираются покадровые выходы.

    • Для выборок на кадр установлено значение 100.

  • Прямоугольная модулирующая модуляция QAM в поддиапазоне AM цифровой поддиапазона модуляции:

    • Для метода нормализации установлено значение Peak Power.

    • Пиковая мощность установлена в 1.

  • Созданный фильтр передачи косинусов в библиотеке Comm Filters:

    • Для диапазона фильтра в символах установлено значение 8.

    • Коэффициент отката установлен в значение 0.2

  • AWGN Channel, в библиотеке каналов:

    • Для режима установлено значение Signal to noise ratio (SNR).

    • SNR имеет значение 40.

    • Мощность входного сигнала установлена в 0.0694. Коэффициент усиления мощности квадратного корня, приподнятого косинусным передающим фильтром, равен 1N, где N представляет коэффициент повышения дискретизации фильтра. Мощность входного сигнала фильтра равна 0.5556. Поскольку Пиковая мощность 16-QAM Прямоугольного модулятора установлена в 1 ватт, это переводит на среднюю власть 0,5556. Поэтому мощность выходного сигнала фильтра равна 0,55568 = 0,0694.

  • Созданный фильтр приема косинусов в библиотеке Comm Filters:

    • Для диапазона фильтра в символах установлено значение 8.

    • Коэффициент отката установлен в значение 0.2.

  • Область диаграммы глаз, в библиотеке Comm Sinks:

    • Для символов на трассировку установлено значение 2.

    • Для отображаемых трассировок установлено значение 100.

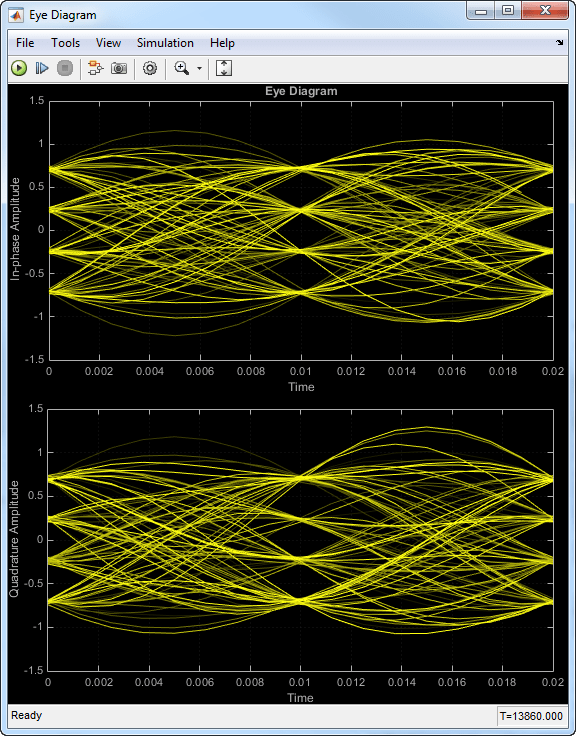

При выполнении моделирования создается следующая диаграмма глаз. Диаграмма глаз имеет два широко открытых «глаза», которые указывают соответствующие моменты времени, в которые следует производить выборку отфильтрованного сигнала перед демодуляцией. Это иллюстрирует отсутствие межсимвольных помех в моментах дискретизации принятого сигнала.

Большое отношение сигнал/шум в этом примере создает диаграмму глаз с большими окнами глаз. При уменьшении параметра SNR в блоке AWGN Channel глаза на диаграмме закроются еще больше.
