Блоки фильтра передачи с увеличенным косинусом и фильтра приема с увеличенным косинусом предназначены для фильтрации с увеличенным косинусом. Каждый блок может применять к сигналу фильтр возведения косинуса квадратного корня или обычный фильтр возведения косинуса. Можно изменять коэффициент отката и диапазон фильтра.
Блоки фильтра передачи с повышенной косинусностью и фильтра приема с повышенной косинусностью приспособлены для использования в передатчике и приемнике соответственно. Фильтр передачи выдает сигнал с повышенной дискретизацией (интерполированный), в то время как фильтр приема ожидает, что его входной сигнал будет с повышенной дискретизацией. Фильтр приема позволяет выбрать, должен ли блок понижать (прореживать) отфильтрованный сигнал перед отправкой его на выходной порт.
Оба повышенных блока косинусного фильтра вводят задержку распространения, как описано в групповой задержке.
Эта модель показывает, как разделить фильтрацию поровну между фильтром передатчика и фильтром приемника, используя пару косинусных фильтров с квадратным корнем.
Использование двух согласованных квадратно-корневых косинусных фильтров эквивалентно одному нормальному косинусному фильтру. Чтобы увидеть это иллюстрированное, введите doc_rrcfiltercompare в командной строке MATLAB для открытия модели.

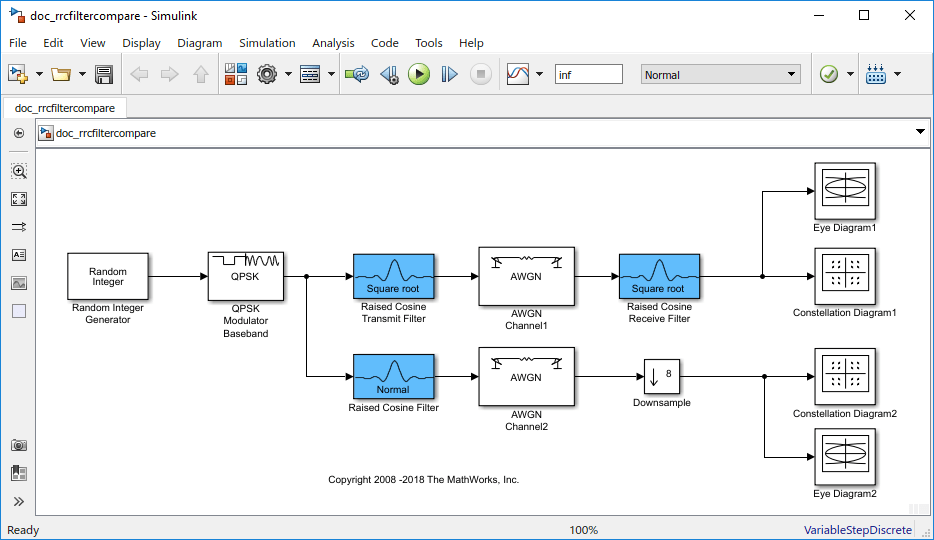

Фильтры используют один и тот же диапазон и используют одно и то же число выборок на символ, но фильтры на верхнем пути имеют форму квадратного корня, в то время как фильтр на нижнем пути имеет нормальную форму.

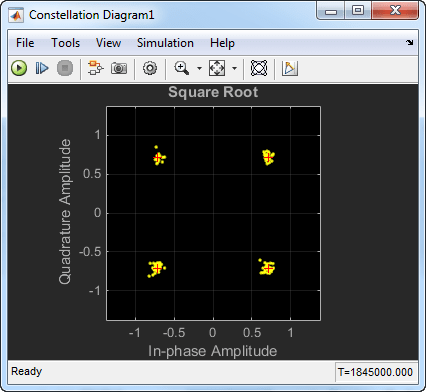

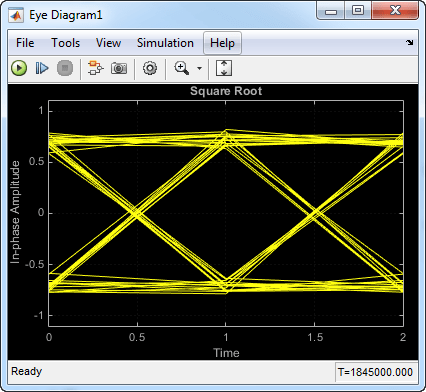

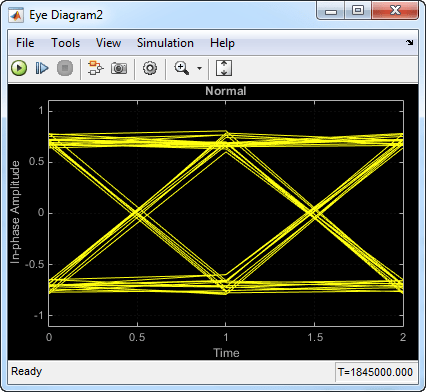

Запустите модель и просмотрите диаграммы глаз и созвездий. Производительность почти одинакова для этих двух методов. Следует отметить, что ограниченная импульсная характеристика практических косинусных фильтров с увеличенным квадратным корнем вызывает небольшое различие между характеристикой двух каскадных косинусных фильтров с увеличенным квадратным корнем и характеристикой одного косинусного фильтра.
