Приподнятые блоки косинусного фильтра в commfilt2 библиотека реализует реализуемые фильтры, задерживая пиковый отклик. Эта задержка, известная как групповая задержка фильтра, представляет собой промежуток времени между начальным откликом фильтра и его пиковым откликом. Блоки фильтров в этой библиотеке имеют параметр Filter span in symbols, что вдвое превышает групповую задержку в символах.

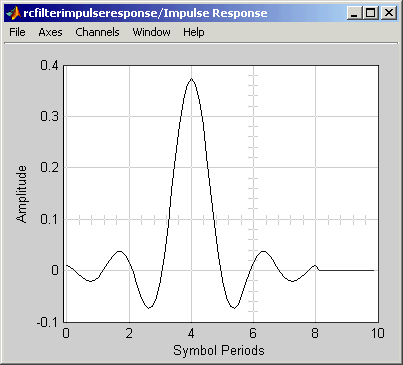

Например, квадратно-корневой косинусный фильтр, импульсная характеристика которого показана на следующем рисунке, использует параметр Filter в символах 8 в блоке фильтра. На чертеже начальная импульсная характеристика мала, и пиковая импульсная характеристика возникает в четвертом символе.
Задержка группы блока фильтра имеет последствия для других частей модели. Например, предположим, что в схемах, показанных на странице «Фильтрация», сравниваются потоки символов, помеченные как «Входящие и исходящие символы», путем печати или вычисления частоты ошибок. Используйте один из следующих методов, чтобы убедиться, что вы сравниваете символы, которые действительно соответствуют друг другу:
Используйте блок Задержка (Delay) для задержки сигнала В символах (Symbols In), чтобы выровнять его с сигналом Исходящие символы (Symbols Out). Установите параметр Задержка (Delay) равным задержке группы фильтра (или сумме обоих значений, если модель использует пару блоков косинусного фильтра с увеличенным квадратным корнем). На следующем рисунке показано это использование.
Блок «Найти задержку» используется для поиска задержки между двумя сигналами и добавления этой задержки с помощью блока «Задержка».
При использовании блока Расчет частоты ошибок (Error Rate Calculation) для сравнения двух сигналов увеличьте параметр Задержка приема (Receive delay) на значение групповой задержки (или сумму обоих значений, если в модели используется пара блоков косинусного фильтра с увеличенным квадратным корнем). Параметр Задержка получения может включать и другие задержки, в зависимости от содержимого модели.
Дополнительные сведения об управлении задержками в модели см. в разделе Задержки.
