Если это еще не сделано, скопируйте файлы для этого примера следующим образом:

1. Скопируйте следующую папку, поставляемую с MATLAB, в рабочую папку:

   matlabroot\toolbox\javabuilder\Examples\PlotExample


2. В командной строке MATLAB cd к новому PlotExample вложенной папки в рабочей папке.

Если это еще не сделано, задайте переменные среды, необходимые на компьютере разработки. См. раздел Настройка среды Java.

Напишите drawplot.m как и любая функция MATLAB.

Следующий код определяет drawplot.m функция:

function drawplot(x,y)
plot(x,y);

Этот код уже находится в вашей рабочей папке в PlotExample\PlotDemoComp\drawplot.m.

Находясь в MATLAB, выполните следующую команду, чтобы открыть приложение компилятора библиотеки:

libraryCompiler

Пакет Java создается с помощью приложения Library Compiler для создания класса Java, охватывающего код MATLAB. Пример см. в разделах Создание пакета Java и Создание приложения Java.

Используйте следующую информацию для проекта:

Запись исходного кода для приложения, получающего доступ к функции MATLAB.

Пример приложения для этого примера находится в matlabroot\toolbox\javabuilder\Examples\PlotExample\PlotDemoJavaApp\createplot.java.

Программа строит график простой параболы из уравнения y = x2.

Список программ показан здесь.

 createplot.java

/* Necessary package imports */
import com.mathworks.toolbox.javabuilder.*;
import plotdemo.*;

/*
 * createplot class demonstrates plotting x-y data into
 * a MATLAB figure window by graphing a simple parabola.
 */
class createplot
{
   public static void main(String[] args)
   {
      MWNumericArray x = null;   /* Array of x values */
      MWNumericArray y = null;   /* Array of y values */
      plotter thePlot = null;    /* Plotter class instance */
      int n = 20;                /* Number of points to plot */

      try
      {
         /* Allocate arrays for x and y values */
         int[] dims = {1, n};
         x = MWNumericArray.newInstance(dims,
            MWClassID.DOUBLE, MWComplexity.REAL);
         y = MWNumericArray.newInstance(dims,
            MWClassID.DOUBLE, MWComplexity.REAL);

         /* Set values so that y = x^2 */
         for (int i = 1; i <= n; i++)
         {
            x.set(i, i);
            y.set(i, i*i);
         }

         /* Create new plotter object */
         thePlot = new plotter();

         /* Plot data */
         thePlot.drawplot(x, y);
         thePlot.waitForFigures();
      }

      catch (Exception e)
      {
         System.out.println("Exception: " + e.toString());
      }

      finally
      {
         /* Free native resources */
         MWArray.disposeArray(x);
         MWArray.disposeArray(y);
         if (thePlot != null)
            thePlot.dispose();
      }
   }
}

Программа выполняет следующие действия:

Скомпилировать createplot приложение с использованием javac. При вводе этой команды убедитесь в отсутствии пробелов между именами путей в matlabroot аргумент. Например, не должно быть места между javabuilder.jar; и .\distrib\plotdemo.jar в следующем примере. cd в рабочую папку. Гарантировать createplot.java находится в рабочей папке

Запустите приложение.

Для запуска createplot.class выполните одно из следующих действий:

version -java

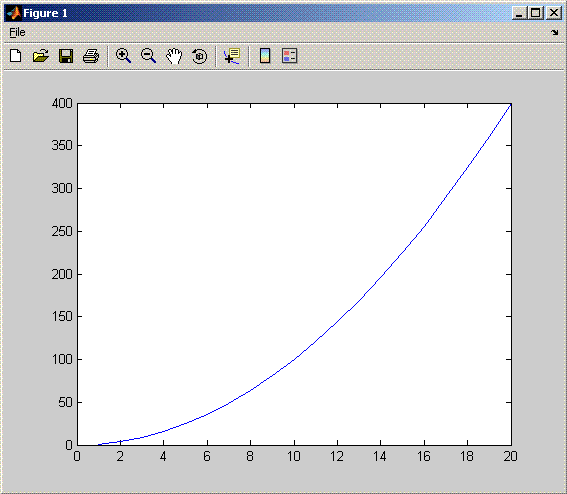

createplot программа должна отображать выходные данные.
