sigmaoptions

Создание списка опций печати с сингулярным значением

Синтаксис

P = sigmaoptions
P = sigmaoptions('cstprefs')

Описание

P = sigmaoptions возвращает список доступных опций для сингулярных графиков со значениями по умолчанию. Эти опции можно использовать для настройки внешнего вида печати с сингулярным значением из командной строки.

P = sigmaoptions('cstprefs') инициализирует параметры печати с параметрами, выбранными в Редакторе настроек Toolbox™ системы управления. Дополнительные сведения о редакторе см. в разделе Редактор настроек панели инструментов.

В этой таблице представлены параметры графика sigma.

Выбор Описание
Титул, XLabel, YLabel Текст и стиль метки
TickLabelСтиль меток засечек
Сетка Показать или скрыть сетку
Указывается как одно из следующих значений: 'off' | 'on'
По умолчанию: 'off'
GridColorЦвет линий сетки
Указан как один из следующих: Вектор значений RGB в диапазоне [0,1]| цвет |'none'.
По умолчанию: [0.15,0.15,0.15]
XlimMode, YlimModeПредельные режимы
Клим, Йлим Пределы осей
IOGrouping Группировка пар «вход-выход»
Указывается как одно из следующих значений: 'none' |'inputs'|'outputs'|'all'
По умолчанию: 'none'
InputLabels, OutputLabels Стили меток ввода и вывода
InputVisible, OutputVisibleВидимость каналов ввода и вывода
FreqUnits

Единицы измерения частоты, указанные как одно из следующих:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

По умолчанию: 'rad/s'

Можно также указать 'auto' который использует единицы измерения частоты rad/TimeUnit относительно единиц системного времени, указанных в TimeUnit собственность. Для нескольких систем с различными единицами времени используются единицы первой системы.

FreqScaleШкала частот
Указывается как одно из следующих значений: 'linear' | 'log'
По умолчанию: 'log'
MagUnits Единицы измерения величины
Указывается как одно из следующих значений: 'dB' | 'abs'
По умолчанию: 'dB'
MagScale Шкала магнитуд
Указывается как одно из следующих значений: 'linear' | 'log'
По умолчанию: 'linear'

Примеры

В этом примере перед созданием графика установите единицы измерения частоты в Гц.

P = sigmaoptions; % Set the frequency units to Hz in options
P.FreqUnits = 'Hz'; % Create plot with the options specified by P
h = sigmaplot(rss(2,2,3),P);

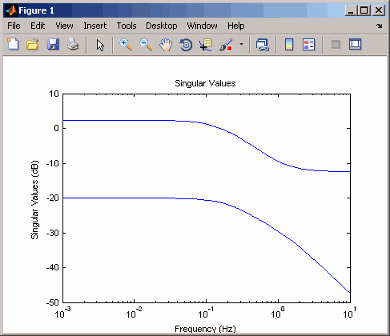

Следующий график сингулярных значений создается с частотными единицами в Гц.

См. также

| |

Представлен в R2008a
