При построении графика системы MIMO или массива LTI, содержащего несколько линейных моделей, можно использовать специальные функции контекстного меню, чтобы сгруппировать графики ответа по парам ввода-вывода или выбрать отдельные графики для отображения. Например, создайте массив из двух случайных систем MIMO с 3 входами и просмотрите их в анализаторе линейной системы:
sys_mimo=stack(1,rss(3,3,3),rss(3,3,3)); linearSystemAnalyzer(sys_mimo);

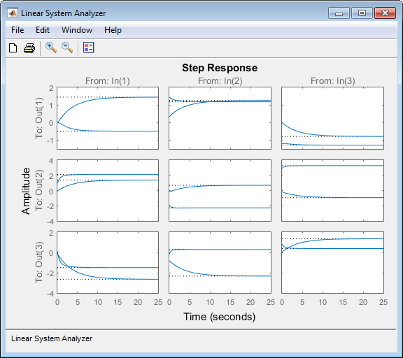

Появляется набор из 9 графиков, по одному от каждого входа к каждому выходу, каждый из которых показывает ступенчатые отклики соответствующих операций ввода-вывода обеих моделей в массиве.

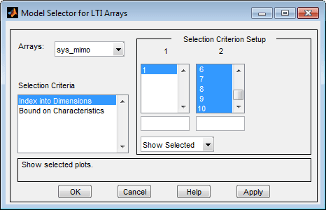

При импорте массива модели LTI в Линейный анализатор системы (Linear System Analyzer) в контекстном меню появляется опция Выбор массива (Array Selector). При выборе этой опции открывается селектор модели для массивов LTI, показанный ниже.
Это окно можно использовать для включения или исключения моделей из массива LTI с использованием различных критериев.
Выберите массив LTI для выбора модели с помощью списка Массивы (Arrays).
Существует два критерия выбора. Значение по умолчанию «Индекс в размерах» позволяет включать или исключать указанные индексы массива LTI. Выберите системы в разделе Настройка критерия выбора диалогового окна. Затем укажите, следует ли отображать или скрывать системы с помощью раскрывающегося меню под списками Setup.

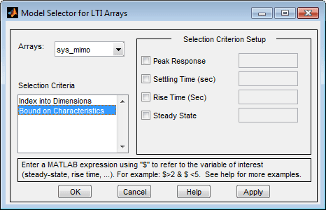

Вторым критерием является ограничение по признакам. Выбор этих опций приводит к изменению конфигурации селектора модели. Реконфигурированное окно показано ниже
Эта опция используется для выбора систем для включения или исключения в линейный анализатор систем на основе их временных характеристик. Панель, расположенная непосредственно над кнопками, описывает, как установить критерии включения или исключения на основе критериев выбора, выбранных на реконфигурированной панели Настройка критериев выбора.
Можно сгруппировать графики по входам, выходам или и тому, и другому, выбрав пункт Группировка ввода-вывода (I/O Grouping) в контекстном меню, а затем выбрав Входы (Inputs), Выходы (Outputs) или Все (All).

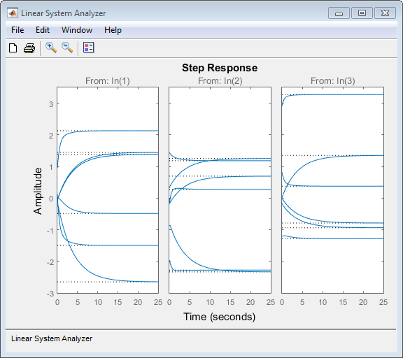

Например, если выбрать Вывод (Outputs), пошаговый график реконфигурируется в 3 графика, группируя все выходы вместе на каждом графике. Теперь на каждом графике отображаются отклики одного из входов на все выходы системы MIMO для всех моделей в массиве.
При выборе None возвращается конфигурация по умолчанию, в которой все пары ввода-вывода отображаются по отдельности.
Другим способом организации системной информации MIMO является выбор селектора ввода/вывода в контекстном меню, которое открывает окно селектора ввода/вывода.
Это окно автоматически настраивается на количество пар ввода-вывода в системе MIMO. Можно выбрать:
Любой отдельный график (только по одному за раз) с помощью кнопки
Любая строка или столбец, щелкнув Y (*) или U (*)
Все графики, щелкнув [все]
С помощью этих опций можно проверить отдельные пары ввода-вывода или подробно рассмотреть определенные каналы ввода-вывода.
