Укажите архитектуру управления в настройщике системы управления

Сведения об архитектуре управления

Тюнер системы управления позволяет настроить систему управления, имеющую любую архитектуру. Архитектура системы управления определяет способ взаимодействия контроллеров с контролируемой системой. Архитектура включает настраиваемые элементы управления вашей системы, дополнительные компоненты фильтров и датчиков, управляемую систему и взаимосвязи между всеми этими элементами. Например, общая архитектура системы управления представляет собой одноконтурную конфигурацию обратной связи, показанную на следующем рисунке:

G - модель установки, а H - динамика датчика. Обычно это фиксированные компоненты системы управления. Предварительный фильтр F и контроллер обратной связи C являются перестраиваемыми элементами. Поскольку системы управления так удобно выражены в этой блок-схеме, эти элементы называются фиксированными блоками и перестраиваемыми блоками.

Тюнер системы управления предоставляет несколько способов определения архитектуры системы управления:

Используйте предопределенную структуру обратной связи на иллюстрации.
Моделирование любой архитектуры системы управления в MATLAB ® путем построения обобщенного состояния-пространства (genss) модель из фиксированных компонентов LTI и настраиваемых блоков управления.
Смоделировать систему управления в Simulink ® и указать блоки для настройки в настройщике системы управления (требуется программное обеспечение Simulink Control Design™).

Предопределенная архитектура обратной связи

Если на следующем рисунке система управления имеет одноконтурную конфигурацию обратной связи, используйте предварительно определенную структуру обратной связи, встроенную в тюнер системы управления.

Например, предположим, что у вас есть двигатель постоянного тока, для которого требуется настроить ПИД-контроллер. Реакция двигателя моделируется как G (s) = 1/( s + ¹) 2. Создайте фиксированную модель LTI, представляющую завод, и настраиваемую модель контроллера PID.

Gmot = zpk([],[-1,-1],1);
Cmot = tunablePID('Cmot','PID');

Открыть тюнер системы управления.

controlSystemTuner

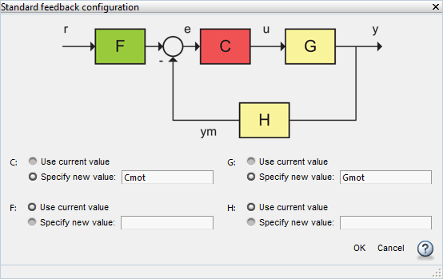

Откроется программа настройки системы управления, настроенная для настройки архитектуры по умолчанию. Затем укажите значения блоков в архитектуре. Щелкните, чтобы открыть диалоговое окно «Стандартная конфигурация обратной связи».

Введите созданные значения для C и G. Модуль настройки системы управления считывает эти значения из рабочей области MATLAB. Нажмите кнопку ОК.

Значением по умолчанию для динамики датчика является фиксированная передаточная функция с единичным коэффициентом усиления. Значением по умолчанию для фильтра F является настраиваемый блок усиления.

Теперь можно выбирать блоки для настройки, создавать цели настройки и настраивать систему управления.

Произвольная архитектура управления обратной связью

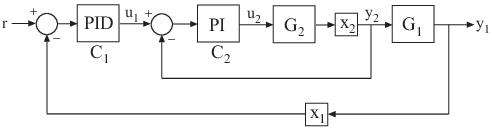

Если архитектура управления не соответствует предопределенной архитектуре управления тюнера системы управления, можно создать обобщенное состояние-пространство (genss) модель с настраиваемыми компонентами, представляющими элементы контроллера. Например, предположим, что требуется настроить каскадную систему управления на следующем рисунке, которая включает два настраиваемых контроллера PID.

Создание настраиваемых блоков управления для контроллеров и фиксированных моделей LTI для компонентов завода, G1 и G2. Также в комплект поставки входят необязательные расположения размыкания контура x1 и x2. Эти расположения указывают, где можно открыть петли или ввести сигналы для указания требований к настройке системы.

G2 = zpk([],-2,3);
G1 = zpk([],[-1 -1 -1],10);

C20 = tunablePID('C2','pi');
C10 = tunablePID('C1','pid');

X1 = AnalysisPoint('X1');
X2 = AnalysisPoint('X2');

Подключите эти компоненты для построения модели всей системы управления с замкнутым контуром.

InnerLoop = feedback(X2*G2*C20,1);
CL0 = feedback(G1*InnerLoop*C10,X1);
CL0.InputName = 'r';
CL0.OutputName = 'y';

CL0 является настраиваемым genss модель. Указание имен каналов ввода и вывода позволяет идентифицировать их при определении требований к настройке системы.

Откройте программу настройки системы управления, чтобы настроить эту модель.

controlSystemTuner(CL0)

Теперь можно выбирать блоки для настройки, создавать цели настройки и настраивать систему управления.

Архитектура системы управления в Simulink

При наличии программного обеспечения Simulink Control Design можно моделировать произвольную архитектуру системы управления в модели Simulink и настраивать модель в настройщике системы управления.

См. раздел Настройка открытой системы управления для настройки модели Simulink.
