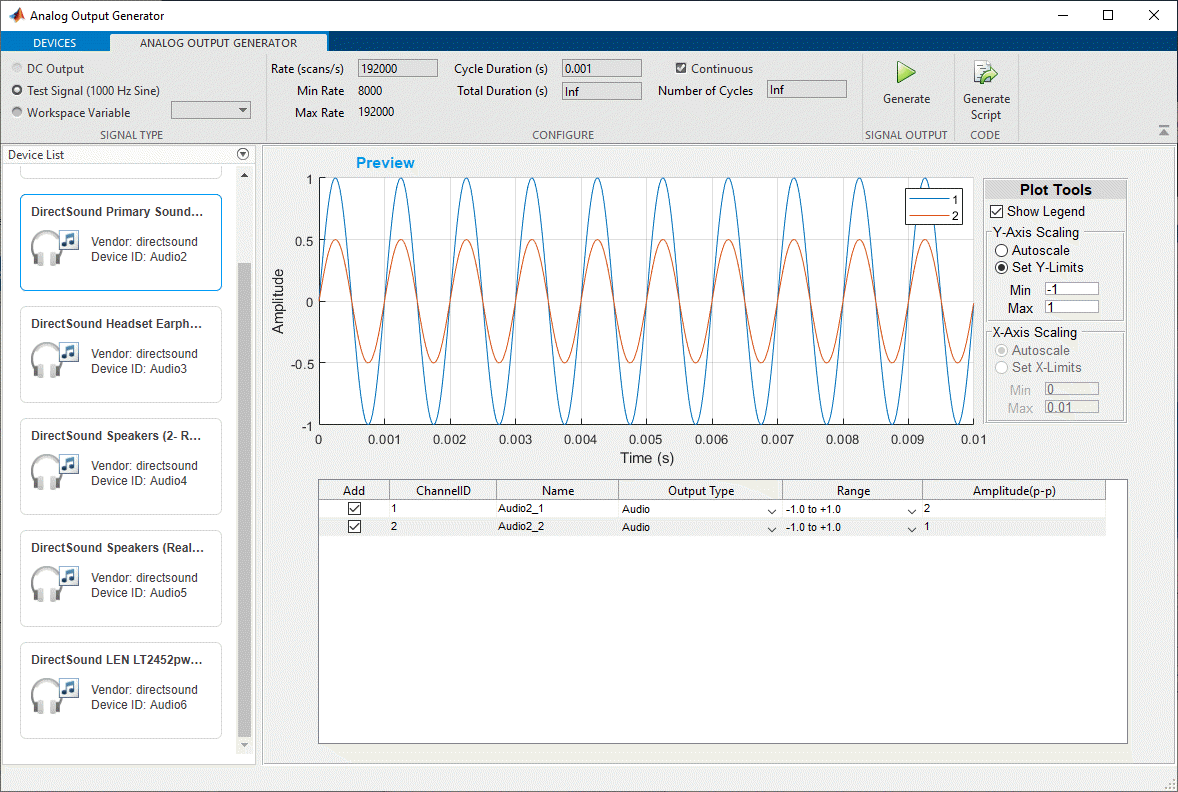

Определение и генерация аналоговых выходных сигналов
Генератор аналогового выхода обеспечивает графический интерфейс для устройств сбора данных.
С помощью этого приложения можно:
Настройте каналы и свойства устройства.
Определите формы волн в переменной рабочего пространства как вектор с двойными значениями или как расписание.
Предварительный просмотр определенных сигналов на нескольких аналоговых выходных каналах для выбранного устройства.
Генерация аналоговых или звуковых выходных сигналов в течение конечного периода (передний план) или непрерывно (задний план).
Создание сценариев в Live Editor из конфигурации приложения.
MATLAB ® Toolstrip: На вкладке Приложения в разделе Тест и измерение щелкните приложение.
командная строка MATLAB: Enter analogOutputGenerator.
Примечание
При открытии генератора аналоговых выходов удаляются все существующие интерфейсы DataAcquisition в MATLAB.
Интерфейс DataAcquisition, созданный генератором аналоговых выходов, недоступен из командной строки MATLAB.
Генератор аналоговых выходов в настоящее время поддерживает только аналоговые выходы напряжения и тока, а также генерацию аудиовыходов.
Это приложение поддерживает устройства только следующих поставщиков:
Национальные инструменты ® ("ni")
Звуковые карты Windows ® ("directsound")
Измерительный Computing™ ("mcc")
Список устройств приложения включает только устройства с поддерживаемыми подсистемами.
