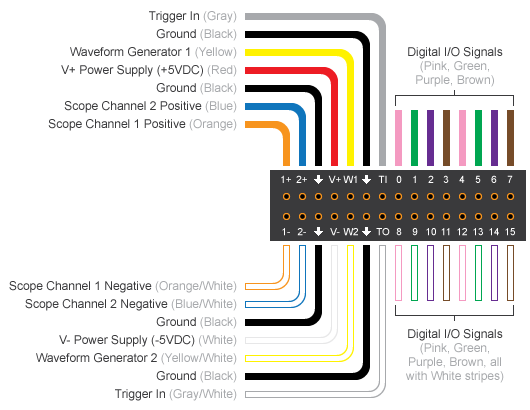

Каналы генератора функциональных сигналов на устройстве Digilent ® могут генерировать как стандартные, так и произвольные функциональные сигналы. Дополнительные сведения см. в разделе Типы сигналов. На этой схеме показана конфигурация контактов типичного устройства Digilent Analog Discovery™. Желтые и желтые/белые линии представляют каналы генератора сигналов, помеченные какW1 и W2 на устройстве.
Для тестирования устройства Analog Discovery создайте следующее соединение для получения сгенерированного сигнала и используйте его с соответствующим кодом:
1+ (охват канала 1 положительный) к WI через 1K резистор.
1–(отрицательный канал области 1) W2 кому GND.

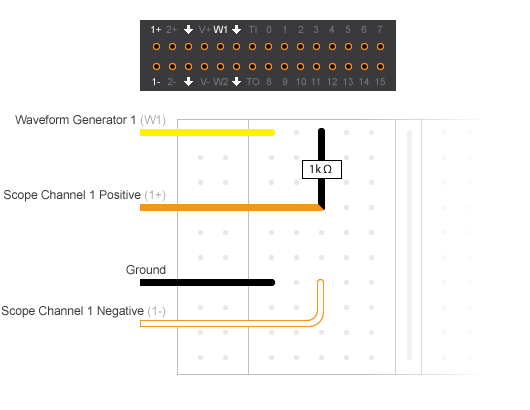

На этой схеме показаны эти соединения на системной плате.
В отличие от аналоговых входных каналов, каналы генератора сигнала управляют собственной частотой. Если DataAcquisition содержит как каналы генератора сигнала, так и любой другой тип каналов сбора, то каналы генератора сигнала будут иметь собственную частоту, а все другие каналы наследуют скорость сканирования DataAcquisition. При наличии аналоговых входных каналов в DataAcquisition с каналами генератора сигналов аналоговые входные каналы начинаются первыми и действуют как триггер для каналов генератора сигналов.
