Устройства Digilent ® Analog Discovery™ поддерживают генерацию произвольных, стандартных или обоих сигналов. Если устройство поддерживает стандартные формы сигналов, можно задать коэффициент усиления, смещение и частоту для управления выходом. Стандартные типы сигналов включают в себя:
Синус
Квадрат
Треугольник
RampUp
RampDown
DC
С помощью соответствующих свойств можно управлять поведением различных типов сигналов. В этой таблице показано, какие свойства работают с поддерживаемыми типами сигналов для устройств Digilent.
| Частота | Выгода | Смещение | Фаза | DutyCycle | |
|---|---|---|---|---|---|
| Синус | ✓ | ✓ | ✓ | ✓ | |
| Квадрат | ✓ | ✓ | ✓ | ✓ | ✓ |
| Треугольник | ✓ | ✓ | ✓ | ✓ | ✓ |
| RampUp | ✓ | ✓ | ✓ | ✓ | ✓ |
| RampDown | ✓ | ✓ | ✓ | ✓ | ✓ |
| DC | ✓ | ||||
| Произвольный | ✓ |

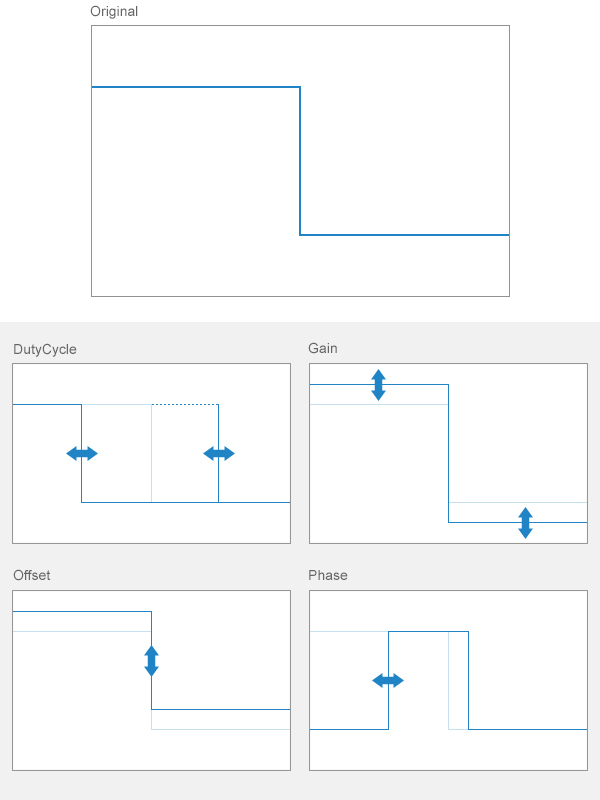

Эта диаграмма иллюстрирует, как эти свойства влияют на стандартную квадратную форму сигнала.
Стандартные формы сигналов не могут быть отсечены. Необходимо сохранять значения коэффициента усиления и смещения, чтобы амплитуда сигнала оставалась в диапазоне напряжений. Нельзя изменять усиление и смещение произвольных форм сигнала.
