Квантование глубокой нейронной сети в 8-битные масштабированные целочисленные типы данных
Используйте dlquantizer объект уменьшить требования к памяти глубокой нейронной сети, квантуя веса, уклоны и активации к 8 битам измерил целочисленные типы данных.
quantObj = dlquantizer(net)dlquantizer для указанной сети.
quantObj = dlquantizer(net,Name,Value)dlquantizer объект для указанной сети с дополнительными параметрами, заданными одним или несколькими аргументами пары имя-значение.
Использовать dlquantizer создание квантованной сети для развертывания GPU, FPGA или CPU. Сведения о продуктах, необходимых для квантования и развертывания сети глубокого обучения в среде GPU, FPGA или CPU, см. в разделе Предварительные условия потока операций квантования.
В этом примере показано, как указать среду выполнения FPGA.
net = vgg19; quantobj = dlquantizer(net,'ExecutionEnvironment','FPGA');
В этом примере показано, как квантовать обучаемые параметры в слоях свертки нейронной сети и исследовать поведение квантованной сети. В этом примере квантуется squeezenet нейросеть после переподготовки сети для классификации новых изображений в соответствии с примером Train Deep Learning Network для классификации новых изображений. В этом примере память, необходимая для сети, уменьшается приблизительно на 75% за счет квантования, в то время как точность сети не изменяется.
Загрузите предварительно обученную сеть. net. net - выходная сеть обучающей сети Train Deep Learning Network для классификации новых изображений.
net
net =
DAGNetwork with properties:
Layers: [68x1 nnet.cnn.layer.Layer]
Connections: [75x2 table]
InputNames: {'data'}
OutputNames: {'new_classoutput'}Определите данные калибровки и проверки для квантования.
Данные калибровки используются для сбора динамических диапазонов весов и смещений в сверточных и полностью соединенных слоях сети и динамических диапазонов активизаций во всех слоях сети. Для наилучших результатов квантования калибровочные данные должны быть репрезентативными для входных данных сети.
Данные проверки достоверности используются для проверки сети после квантования, чтобы понять влияние ограниченного диапазона и точности квантованных уровней свертки в сети.
В этом примере используйте изображения в MerchData набор данных. Определение augmentedImageDatastore объект для изменения размера данных в сети. Затем разбейте данные на наборы данных калибровки и проверки.
unzip('MerchData.zip'); imds = imageDatastore('MerchData', ... 'IncludeSubfolders',true, ... 'LabelSource','foldernames'); [calData, valData] = splitEachLabel(imds, 0.7, 'randomized'); aug_calData = augmentedImageDatastore([227 227], calData); aug_valData = augmentedImageDatastore([227 227], valData);
Создать dlquantizer и укажите сеть для квантования.
quantObj = dlquantizer(net);
Определите метрическую функцию для сравнения поведения сети до и после квантования. Сохраните эту функцию в локальном файле.
function accuracy = hComputeModelAccuracy(predictionScores, net, dataStore) %% Computes model-level accuracy statistics % Load ground truth tmp = readall(dataStore); groundTruth = tmp.response; % Compare with predicted label with actual ground truth predictionError = {}; for idx=1:numel(groundTruth) [~, idy] = max(predictionScores(idx,:)); yActual = net.Layers(end).Classes(idy); predictionError{end+1} = (yActual == groundTruth(idx)); %#ok end % Sum all prediction errors. predictionError = [predictionError{:}]; accuracy = sum(predictionError)/numel(predictionError); end
Укажите метрическую функцию в dlquantizationOptions объект.
quantOpts = dlquantizationOptions('MetricFcn', ... {@(x)hComputeModelAccuracy(x, net, aug_valData)});
Используйте calibrate функция для осуществления сети с входами образцов и сбора информации о дальности. calibrate функция выполняет сеть и собирает динамические диапазоны весов и смещений в свертке и полностью соединенных уровнях сети и динамические диапазоны активизаций во всех уровнях сети. Функция возвращает таблицу. Каждая строка таблицы содержит информацию о диапазоне для обучаемого параметра оптимизированной сети.
calResults = calibrate(quantObj, aug_calData)
calResults =
95x5 table
Optimized Layer Name Network Layer Name Learnables / Activations MinValue MaxValue
__________________________________________________ _________________________ ________________________ __________ ___________
{'conv1_relu_conv1_Weights' } {'relu_conv1' } "Weights" -0.91985 0.88489
{'conv1_relu_conv1_Bias' } {'relu_conv1' } "Bias" -0.07925 0.26343
{'fire2-squeeze1x1_fire2-relu_squeeze1x1_Weights'} {'fire2-relu_squeeze1x1'} "Weights" -1.38 1.2477
{'fire2-squeeze1x1_fire2-relu_squeeze1x1_Bias' } {'fire2-relu_squeeze1x1'} "Bias" -0.11641 0.24273
{'fire2-expand1x1_fire2-relu_expand1x1_Weights' } {'fire2-relu_expand1x1' } "Weights" -0.7406 0.90982
{'fire2-expand1x1_fire2-relu_expand1x1_Bias' } {'fire2-relu_expand1x1' } "Bias" -0.060056 0.14602
{'fire2-expand3x3_fire2-relu_expand3x3_Weights' } {'fire2-relu_expand3x3' } "Weights" -0.74397 0.66905
{'fire2-expand3x3_fire2-relu_expand3x3_Bias' } {'fire2-relu_expand3x3' } "Bias" -0.051778 0.074239
{'fire3-squeeze1x1_fire3-relu_squeeze1x1_Weights'} {'fire3-relu_squeeze1x1'} "Weights" -0.77263 0.68897
{'fire3-squeeze1x1_fire3-relu_squeeze1x1_Bias' } {'fire3-relu_squeeze1x1'} "Bias" -0.10141 0.32678
{'fire3-expand1x1_fire3-relu_expand1x1_Weights' } {'fire3-relu_expand1x1' } "Weights" -0.72131 0.97287
{'fire3-expand1x1_fire3-relu_expand1x1_Bias' } {'fire3-relu_expand1x1' } "Bias" -0.067043 0.30424
{'fire3-expand3x3_fire3-relu_expand3x3_Weights' } {'fire3-relu_expand3x3' } "Weights" -0.61196 0.77431
{'fire3-expand3x3_fire3-relu_expand3x3_Bias' } {'fire3-relu_expand3x3' } "Bias" -0.053612 0.10329
{'fire4-squeeze1x1_fire4-relu_squeeze1x1_Weights'} {'fire4-relu_squeeze1x1'} "Weights" -0.74145 1.0888
{'fire4-squeeze1x1_fire4-relu_squeeze1x1_Bias' } {'fire4-relu_squeeze1x1'} "Bias" -0.10886 0.13882
...Используйте validate функция для квантования обучаемых параметров в уровнях свертки сети и осуществления сети. Функция использует метрическую функцию, определенную в dlquantizationOptions объект для сравнения результатов сети до и после квантования.
valResults = validate(quantObj, aug_valData, quantOpts)
valResults =
struct with fields:
NumSamples: 20
MetricResults: [1x1 struct]Осмотрите MetricResults.Result поле выходного сигнала проверки, чтобы увидеть производительность квантованной сети.
valResults.MetricResults.Result
ans =
2x3 table
NetworkImplementation MetricOutput LearnableParameterMemory(bytes)
_____________________ ____________ _______________________________
{'Floating-Point'} 1 2.9003e+06
{'Quantized' } 1 7.3393e+05
В этом примере память, необходимая для сети, была уменьшена приблизительно на 75% посредством квантования. На точность сети это не влияет.
Веса, смещения и активизации слоев свертки сети, указанных в dlquantizer теперь объект использует масштабированные 8-разрядные целочисленные типы данных.
В этом примере показано, как квантовать обучаемые параметры в слоях свертки нейронной сети и исследовать поведение квантованной сети. В этом примере квантуется LogoNet нейронная сеть. Квантование помогает уменьшить потребность в памяти глубокой нейронной сети за счет квантования весов, смещений и активизаций сетевых уровней до 8-битных масштабированных целочисленных типов данных. Используйте MATLAB ® для извлечения результатов прогнозирования из целевого устройства .
Для выполнения этого примера необходимы продукты, перечисленные в разделе FPGA в предпосылках потока операций квантования.
Дополнительные требования см. в разделе Предпосылки потока операций квантования.
Создание файла в текущей рабочей папке с именем getLogoNetwork.m. Введите в файл следующие строки:
function net = getLogoNetwork() data = getLogoData(); net = data.convnet; end function data = getLogoData() if ~isfile('LogoNet.mat') url = 'https://www.mathworks.com/supportfiles/gpucoder/cnn_models/logo_detection/LogoNet.mat'; websave('LogoNet.mat',url); end data = load('LogoNet.mat'); end
Загрузите предварительно обученную сеть.
snet = getLogoNetwork();
snet =
SeriesNetwork with properties:
Layers: [22×1 nnet.cnn.layer.Layer]
InputNames: {'imageinput'}
OutputNames: {'classoutput'}Определите данные калибровки и проверки для квантования.
Данные калибровки используются для сбора динамических диапазонов весов и смещений в сверточных и полностью соединенных слоях сети и динамических диапазонов активизаций во всех слоях сети. Для наилучших результатов квантования калибровочные данные должны быть репрезентативными для входных данных сети.
Данные проверки достоверности используются для проверки сети после квантования, чтобы понять влияние ограниченного диапазона и точности квантованных уровней свертки в сети.
В этом примере используются изображения в logos_dataset набор данных. Определение augmentedImageDatastore объект для изменения размера данных в сети. Затем разбейте данные на наборы данных калибровки и проверки.
curDir = pwd; newDir = fullfile(matlabroot,'examples','deeplearning_shared','data','logos_dataset.zip'); copyfile(newDir,curDir); unzip('logos_dataset.zip'); imageData = imageDatastore(fullfile(curDir,'logos_dataset'),... 'IncludeSubfolders',true,'FileExtensions','.JPG','LabelSource','foldernames'); [calibrationData, validationData] = splitEachLabel(imageData, 0.5,'randomized');
Создать dlquantizer и укажите сеть для квантования.
dlQuantObj = dlquantizer(snet,'ExecutionEnvironment','FPGA');

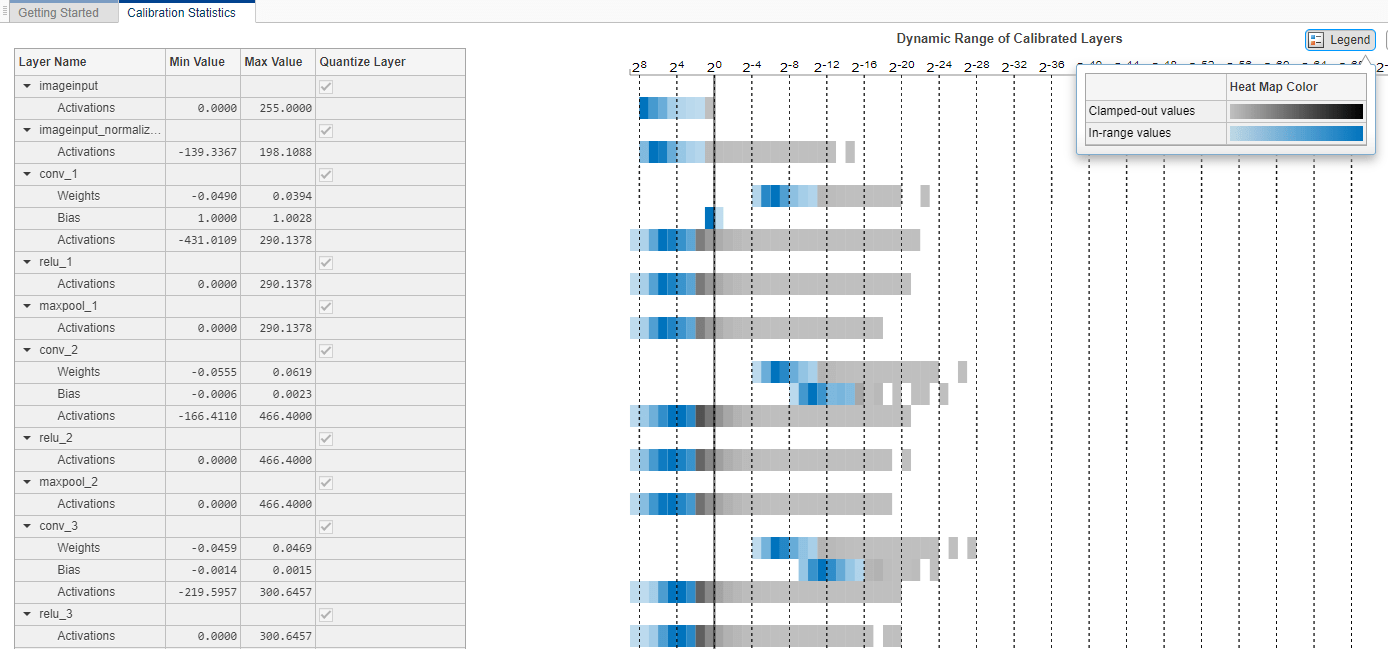

Используйте calibrate функция для осуществления сети с входами образцов и сбора информации о дальности. calibrate функция выполняет сеть и собирает динамические диапазоны весов и смещений в свертке и полностью соединенных уровнях сети и динамические диапазоны активизаций во всех уровнях сети. Функция возвращает таблицу. Каждая строка таблицы содержит информацию о диапазоне для обучаемого параметра оптимизированной сети.
dlQuantObj.calibrate(calibrationData)
ans =
Optimized Layer Name Network Layer Name Learnables / Activations MinValue MaxValue
____________________________ __________________ ________________________ ___________ __________
{'conv_1_Weights' } {'conv_1' } "Weights" -0.048978 0.039352
{'conv_1_Bias' } {'conv_1' } "Bias" 0.99996 1.0028
{'conv_2_Weights' } {'conv_2' } "Weights" -0.055518 0.061901
{'conv_2_Bias' } {'conv_2' } "Bias" -0.00061171 0.00227
{'conv_3_Weights' } {'conv_3' } "Weights" -0.045942 0.046927
{'conv_3_Bias' } {'conv_3' } "Bias" -0.0013998 0.0015218
{'conv_4_Weights' } {'conv_4' } "Weights" -0.045967 0.051
{'conv_4_Bias' } {'conv_4' } "Bias" -0.00164 0.0037892
{'fc_1_Weights' } {'fc_1' } "Weights" -0.051394 0.054344
{'fc_1_Bias' } {'fc_1' } "Bias" -0.00052319 0.00084454
{'fc_2_Weights' } {'fc_2' } "Weights" -0.05016 0.051557
{'fc_2_Bias' } {'fc_2' } "Bias" -0.0017564 0.0018502
{'fc_3_Weights' } {'fc_3' } "Weights" -0.050706 0.04678
{'fc_3_Bias' } {'fc_3' } "Bias" -0.02951 0.024855
{'imageinput' } {'imageinput'} "Activations" 0 255
{'imageinput_normalization'} {'imageinput'} "Activations" -139.34 198.72
Создайте целевой объект с пользовательским именем для целевого устройства и интерфейсом для подключения целевого устройства к хост-компьютеру. Опции интерфейса - JTAG и Ethernet. Для создания целевого объекта введите:
hTarget = dlhdl.Target('Intel', 'Interface', 'JTAG');
Определите метрическую функцию для сравнения поведения сети до и после квантования. Сохраните эту функцию в локальном файле.
function accuracy = hComputeModelAccuracy(predictionScores, net, dataStore) %% hComputeModelAccuracy test helper function computes model level accuracy statistics % Copyright 2020 The MathWorks, Inc. % Load ground truth groundTruth = dataStore.Labels; % Compare with predicted label with actual ground truth predictionError = {}; for idx=1:numel(groundTruth) [~, idy] = max(predictionScores(idx, :)); yActual = net.Layers(end).Classes(idy); predictionError{end+1} = (yActual == groundTruth(idx)); %#ok end % Sum all prediction errors. predictionError = [predictionError{:}]; accuracy = sum(predictionError)/numel(predictionError); end
Укажите метрическую функцию в dlquantizationOptions объект.
options = dlquantizationOptions('MetricFcn', ... {@(x)hComputeModelAccuracy(x, snet, validationData)},'Bitstream','arria10soc_int8',... 'Target',hTarget);
Для компиляции и развертывания квантованной сети запустите validate функции dlquantizer объект. Используйте validate функция для квантования обучаемых параметров в уровнях свертки сети и осуществления сети. Эта функция использует выходные данные функции компиляции для программирования платы FPGA с помощью файла программирования. Он также загружает веса сети и отклонения. Функция развертывания проверяет наличие инструмента Intel Quartus и поддерживаемую версию инструмента. Затем он начинает программировать устройство FPGA с помощью файла sof, отображает сообщения о ходе выполнения и время, необходимое для развертывания сети. Функция использует метрическую функцию, определенную в dlquantizationOptions объект для сравнения результатов сети до и после квантования.
prediction = dlQuantObj.validate(validationData,options);
offset_name offset_address allocated_space
_______________________ ______________ _________________
"InputDataOffset" "0x00000000" "48.0 MB"
"OutputResultOffset" "0x03000000" "4.0 MB"
"SystemBufferOffset" "0x03400000" "60.0 MB"
"InstructionDataOffset" "0x07000000" "8.0 MB"
"ConvWeightDataOffset" "0x07800000" "8.0 MB"
"FCWeightDataOffset" "0x08000000" "12.0 MB"
"EndOffset" "0x08c00000" "Total: 140.0 MB"
### Programming FPGA Bitstream using JTAG...
### Programming the FPGA bitstream has been completed successfully.
### Loading weights to Conv Processor.
### Conv Weights loaded. Current time is 16-Jul-2020 12:45:10
### Loading weights to FC Processor.
### FC Weights loaded. Current time is 16-Jul-2020 12:45:26
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13570959 0.09047 30 380609145 11.8
conv_module 12667786 0.08445
conv_1 3938907 0.02626
maxpool_1 1544560 0.01030
conv_2 2910954 0.01941
maxpool_2 577524 0.00385
conv_3 2552707 0.01702
maxpool_3 676542 0.00451
conv_4 455434 0.00304
maxpool_4 11251 0.00008
fc_module 903173 0.00602
fc_1 536164 0.00357
fc_2 342643 0.00228
fc_3 24364 0.00016
* The clock frequency of the DL processor is: 150MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13570364 0.09047 30 380612682 11.8
conv_module 12667103 0.08445
conv_1 3939296 0.02626
maxpool_1 1544371 0.01030
conv_2 2910747 0.01940
maxpool_2 577654 0.00385
conv_3 2551829 0.01701
maxpool_3 676548 0.00451
conv_4 455396 0.00304
maxpool_4 11355 0.00008
fc_module 903261 0.00602
fc_1 536206 0.00357
fc_2 342688 0.00228
fc_3 24365 0.00016
* The clock frequency of the DL processor is: 150MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13571561 0.09048 30 380608338 11.8
conv_module 12668340 0.08446
conv_1 3939070 0.02626
maxpool_1 1545327 0.01030
conv_2 2911061 0.01941
maxpool_2 577557 0.00385
conv_3 2552082 0.01701
maxpool_3 676506 0.00451
conv_4 455582 0.00304
maxpool_4 11248 0.00007
fc_module 903221 0.00602
fc_1 536167 0.00357
fc_2 342643 0.00228
fc_3 24409 0.00016
* The clock frequency of the DL processor is: 150MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13569862 0.09047 30 380613327 11.8
conv_module 12666756 0.08445
conv_1 3939212 0.02626
maxpool_1 1543267 0.01029
conv_2 2911184 0.01941
maxpool_2 577275 0.00385
conv_3 2552868 0.01702
maxpool_3 676438 0.00451
conv_4 455353 0.00304
maxpool_4 11252 0.00008
fc_module 903106 0.00602
fc_1 536050 0.00357
fc_2 342645 0.00228
fc_3 24409 0.00016
* The clock frequency of the DL processor is: 150MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13570823 0.09047 30 380619836 11.8
conv_module 12667607 0.08445
conv_1 3939074 0.02626
maxpool_1 1544519 0.01030
conv_2 2910636 0.01940
maxpool_2 577769 0.00385
conv_3 2551800 0.01701
maxpool_3 676795 0.00451
conv_4 455859 0.00304
maxpool_4 11248 0.00007
fc_module 903216 0.00602
fc_1 536165 0.00357
fc_2 342643 0.00228
fc_3 24406 0.00016
* The clock frequency of the DL processor is: 150MHz
offset_name offset_address allocated_space
_______________________ ______________ _________________
"InputDataOffset" "0x00000000" "48.0 MB"
"OutputResultOffset" "0x03000000" "4.0 MB"
"SystemBufferOffset" "0x03400000" "60.0 MB"
"InstructionDataOffset" "0x07000000" "8.0 MB"
"ConvWeightDataOffset" "0x07800000" "8.0 MB"
"FCWeightDataOffset" "0x08000000" "12.0 MB"
"EndOffset" "0x08c00000" "Total: 140.0 MB"
### FPGA bitstream programming has been skipped as the same bitstream is already loaded on the target FPGA.
### Deep learning network programming has been skipped as the same network is already loaded on the target FPGA.
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13572329 0.09048 10 127265075 11.8
conv_module 12669135 0.08446
conv_1 3939559 0.02626
maxpool_1 1545378 0.01030
conv_2 2911243 0.01941
maxpool_2 577422 0.00385
conv_3 2552064 0.01701
maxpool_3 676678 0.00451
conv_4 455657 0.00304
maxpool_4 11227 0.00007
fc_module 903194 0.00602
fc_1 536140 0.00357
fc_2 342688 0.00228
fc_3 24364 0.00016
* The clock frequency of the DL processor is: 150MHz
### Finished writing input activations.
### Running single input activations.
Deep Learning Processor Profiler Performance Results
LastLayerLatency(cycles) LastLayerLatency(seconds) FramesNum Total Latency Frames/s
------------- ------------- --------- --------- ---------
Network 13572527 0.09048 10 127266427 11.8
conv_module 12669266 0.08446
conv_1 3939776 0.02627
maxpool_1 1545632 0.01030
conv_2 2911169 0.01941
maxpool_2 577592 0.00385
conv_3 2551613 0.01701
maxpool_3 676811 0.00451
conv_4 455418 0.00304
maxpool_4 11348 0.00008
fc_module 903261 0.00602
fc_1 536205 0.00357
fc_2 342689 0.00228
fc_3 24365 0.00016
* The clock frequency of the DL processor is: 150MHzОсмотрите MetricResults.Result поле выходного сигнала проверки, чтобы увидеть производительность квантованной сети.
validateOut = prediction.MetricResults.Result
ans =
NetworkImplementation MetricOutput
_____________________ ____________
{'Floating-Point'} 0.9875
{'Quantized' } 0.9875
Осмотрите QuantizedNetworkFPS поле выходного сигнала проверки достоверности, чтобы видеть производительность кадров в секунду квантованной сети.
prediction.QuantizedNetworkFPS
ans = 11.8126
Веса, смещения и активизации слоев свертки сети, указанных в dlquantizer теперь объект использует масштабированные 8-разрядные целочисленные типы данных.
dlquantizer Объект в приложении глубинного сетевого квантователяВ этом примере показано, как импортировать dlquantizer объект из базовой рабочей области в приложение Глубокий сетевой квантователь. Это позволяет начать квантование глубокой нейронной сети с помощью командной строки или приложения и возобновить работу позже в приложении.
Загрузите сеть для квантования в базовую рабочую область.
net
net =
DAGNetwork with properties:
Layers: [68x1 nnet.cnn.layer.Layer]
Connections: [75x2 table]
InputNames: {'data'}
OutputNames: {'new_classoutput'}Определите данные калибровки и проверки для квантования.
Данные калибровки используются для сбора динамических диапазонов весов и смещений в сверточных и полностью соединенных слоях сети и динамических диапазонов активизаций во всех слоях сети. Для наилучших результатов квантования калибровочные данные должны быть репрезентативными для входных данных сети.
Данные проверки достоверности используются для проверки сети после квантования, чтобы понять влияние ограниченного диапазона и точности квантованных уровней свертки в сети.
В этом примере используйте изображения в MerchData набор данных. Определение augmentedImageDatastore объект для изменения размера данных в сети. Затем разбейте данные на наборы данных калибровки и проверки.
unzip('MerchData.zip'); imds = imageDatastore('MerchData', ... 'IncludeSubfolders',true, ... 'LabelSource','foldernames'); [calData, valData] = splitEachLabel(imds, 0.7, 'randomized'); aug_calData = augmentedImageDatastore([227 227], calData); aug_valData = augmentedImageDatastore([227 227], valData);
Создать dlquantizer и укажите сеть для квантования.
quantObj = dlquantizer(net);
Используйте calibrate функция для осуществления сети с входами образцов и сбора информации о дальности. Функция калибровки реализует сеть и собирает динамические диапазоны весов и смещений в свёртке и полностью соединенных слоях сети и динамические диапазоны активизаций во всех слоях сети. Функция возвращает таблицу. Каждая строка таблицы содержит информацию о диапазоне для обучаемого параметра оптимизированной сети.
calResults = calibrate(quantObj, aug_calData)
calResults =
95x5 table
Optimized Layer Name Network Layer Name Learnables / Activations MinValue MaxValue
__________________________________________________ _________________________ ________________________ __________ __________
{'conv1_relu_conv1_Weights' } {'relu_conv1' } "Weights" -0.91985 0.88489
{'conv1_relu_conv1_Bias' } {'relu_conv1' } "Bias" -0.07925 0.26343
{'fire2-squeeze1x1_fire2-relu_squeeze1x1_Weights'} {'fire2-relu_squeeze1x1'} "Weights" -1.38 1.2477
{'fire2-squeeze1x1_fire2-relu_squeeze1x1_Bias' } {'fire2-relu_squeeze1x1'} "Bias" -0.11641 0.24273
{'fire2-expand1x1_fire2-relu_expand1x1_Weights' } {'fire2-relu_expand1x1' } "Weights" -0.7406 0.90982
{'fire2-expand1x1_fire2-relu_expand1x1_Bias' } {'fire2-relu_expand1x1' } "Bias" -0.060056 0.14602
{'fire2-expand3x3_fire2-relu_expand3x3_Weights' } {'fire2-relu_expand3x3' } "Weights" -0.74397 0.66905
{'fire2-expand3x3_fire2-relu_expand3x3_Bias' } {'fire2-relu_expand3x3' } "Bias" -0.051778 0.074239
{'fire3-squeeze1x1_fire3-relu_squeeze1x1_Weights'} {'fire3-relu_squeeze1x1'} "Weights" -0.77262 0.68583
{'fire3-squeeze1x1_fire3-relu_squeeze1x1_Bias' } {'fire3-relu_squeeze1x1'} "Bias" -0.10145 0.32669
{'fire3-expand1x1_fire3-relu_expand1x1_Weights' } {'fire3-relu_expand1x1' } "Weights" -0.72083 0.97157
{'fire3-expand1x1_fire3-relu_expand1x1_Bias' } {'fire3-relu_expand1x1' } "Bias" -0.067019 0.30422
{'fire3-expand3x3_fire3-relu_expand3x3_Weights' } {'fire3-relu_expand3x3' } "Weights" -0.61403 0.77544
{'fire3-expand3x3_fire3-relu_expand3x3_Bias' } {'fire3-relu_expand3x3' } "Bias" -0.053621 0.1033
{'fire4-squeeze1x1_fire4-relu_squeeze1x1_Weights'} {'fire4-relu_squeeze1x1'} "Weights" -0.74164 1.0865
{'fire4-squeeze1x1_fire4-relu_squeeze1x1_Bias' } {'fire4-relu_squeeze1x1'} "Bias" -0.10885 0.13875
...Откройте приложение Глубокий сетевой квантователь.
deepNetworkQuantizer
В приложении щелкните Создать и выберите Import dlquantizer object.

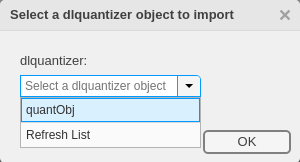

В диалоговом окне выберите dlquantizer объект для импорта из базовой рабочей области.
Приложение импортирует любые данные, содержащиеся в dlquantizer объект, собранный в командной строке. Эти данные могут включать в себя данные квантования сети, данные калибровки, данные проверки достоверности и статистику калибровки.

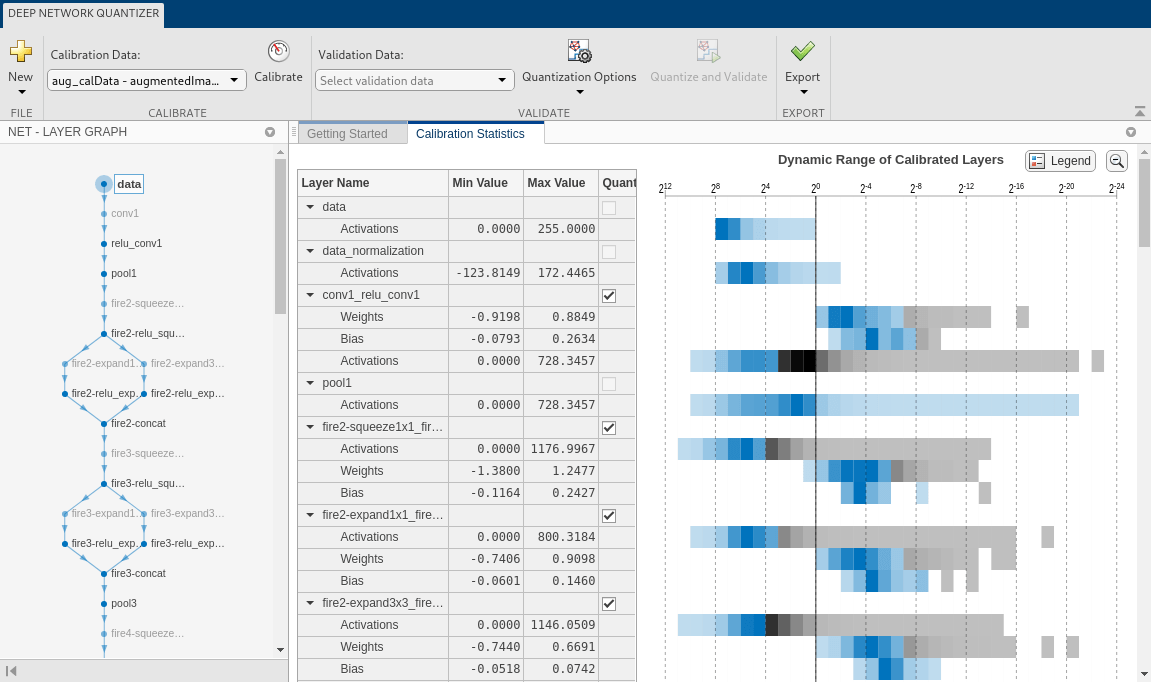

Приложение отображает таблицу, содержащую калибровочные данные, содержащиеся в импортированном dlquantizer объект, quantObj. Справа от таблицы приложение отображает гистограммы динамических диапазонов параметров. Серые области гистограмм указывают данные, которые не могут быть представлены квантованным представлением. Дополнительные сведения о том, как интерпретировать эти гистограммы, см. в разделе Квантование глубоких нейронных сетей.
Чтобы исследовать поведение нейронной сети, которая имеет квантованные уровни свертки, используйте приложение Глубокий сетевой квантователь. Этот пример квантует обучаемые параметры слоев свертки LogoNet нейронная сеть.
Для этого примера необходимы продукты, перечисленные в разделе FPGA в предпосылках потока операций квантования.
Дополнительные требования см. в разделе Предпосылки потока операций квантования.
Создание файла в текущей рабочей папке с именем getLogoNetwork.m. В файле введите:
function net = getLogoNetwork() if ~isfile('LogoNet.mat') url = 'https://www.mathworks.com/supportfiles/gpucoder/cnn_models/logo_detection/LogoNet.mat'; websave('LogoNet.mat',url); end data = load('LogoNet.mat'); net = data.convnet; end
Загрузите предварительно обученную сеть.
snet = getLogoNetwork();
snet =
SeriesNetwork with properties:
Layers: [22×1 nnet.cnn.layer.Layer]
InputNames: {'imageinput'}
OutputNames: {'classoutput'}Определите данные калибровки и проверки для квантования.
Приложение использует данные калибровки для тренировки сети и сбора динамических диапазонов весов и смещений в свёртке и полностью соединенных слоях сети. Приложение также выполняет динамические диапазоны активаций на всех уровнях сети LogoNet. Для наилучших результатов квантования калибровочные данные должны быть репрезентативными для входных данных сети LogoNet.
После квантования приложение использует набор проверочных данных для проверки сети, чтобы понять влияние ограниченного диапазона и точности квантованных обучаемых параметров слоев свертки в сети.
В этом примере используйте изображения в logos_dataset набор данных для калибровки и проверки сети LogoNet. Определение augmentedImageDatastore объект для изменения размера данных в сети. Затем разбейте данные на наборы данных калибровки и проверки.
Ускорьте процесс калибровки и проверки с помощью подмножества calibrationData и validationData. Сохранить новый сокращенный набор калибровочных данных в calibrationData_concise и новый сокращенный набор данных проверки в validationData_concise.
curDir = pwd; newDir = fullfile(matlabroot,'examples','deeplearning_shared','data','logos_dataset.zip'); copyfile(newDir,curDir); unzip('logos_dataset.zip'); imageData = imageDatastore(fullfile(curDir,'logos_dataset'),... 'IncludeSubfolders',true,'FileExtensions','.JPG','LabelSource','foldernames'); [calibrationData, validationData] = splitEachLabel(imageData, 0.5,'randomized'); calibrationData_concise = calibrationData.subset(1:20); validationData_concise = vaidationData.subset(1:1);
В командной строке MATLAB откройте приложение Глубокий сетевой квантователь.
deepNetworkQuantizer
Щелкните Создать и выберите Quantize a network.
Приложение проверяет среду выполнения.
Выберите среду выполнения и сеть для квантования из базовой рабочей области. В этом примере выберите среду выполнения FPGA и последовательную сеть. snet.
Приложение отображает график слоев выбранной сети.
В разделе Калибровка на панели инструментов приложения в разделе Калибровочные данные выберите augmentedImageDatastore объект из базового рабочего пространства, содержащего данные калибровки calibrationData_concise.
Щелкните Калибровка (Calibrate).
Приложение Deep Network Quantizer использует калибровочные данные для проверки сети и сбора информации о диапазоне для обучаемых параметров на сетевых уровнях.
По завершении калибровки приложение отображает таблицу, содержащую веса и смещения в свертке и полностью соединенных уровнях сети. Также отображаются динамические диапазоны активизаций на всех уровнях сети и их минимальные и максимальные значения во время калибровки. Приложение отображает гистограммы динамических диапазонов параметров. Серые области гистограмм указывают данные, которые не могут быть представлены квантованным представлением. Дополнительные сведения о том, как интерпретировать эти гистограммы, см. в разделе Квантование глубоких нейронных сетей.
В столбце Квантование таблицы укажите, следует ли квантовать обучаемые параметры на уровне. Нельзя квантовать слои, которые не являются слоями свертки. Уровни, которые не квантуются, остаются с одной точностью.
В разделе Проверить на панели инструментов приложения в разделе Данные проверки выберите augmentedImageDatastore объект из базовой рабочей области, содержащий данные проверки validationData_concise.

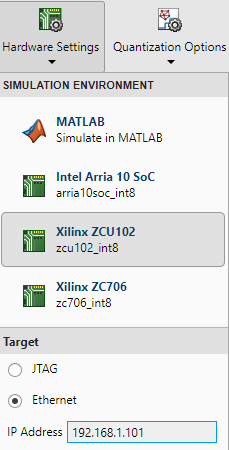

В разделе «Параметры оборудования» на панели инструментов выберите один из параметров, перечисленных в таблице:
| Среда моделирования | Действие |
| MATLAB (моделирование в MATLAB) | Имитирует квантованную сеть в MATLAB. Проверка квантованной сети путем сравнения производительности с версией сети с одной точностью. |
| Intel Arria 10 SoC (arria10soc_int8) | Развертывание квантованной сети на плате Intel ® Arria ® 10 SoC с помощью |
| Ксилинкс ZCU102 (zcu102_int8) | Развертывание квантованной сети на плате SoC Xilinx ® Zynq ® UltraScale+™ MPSoC ZCU102 10 с помощью |
| Ксилинкс ZC706 (zc706_int8) | Развертывание квантованной сети на плате Xilinx Zynq-7000 ZC706 с помощью |
При выборе Intel Arria 10 SoC (arria10soc_int8), Xilinx ZCU102 (zcu102_int8), или Xilinx ZC706 (zc706_int8) выберите интерфейс для развертывания и проверки квантованной сети. В этой таблице перечислены параметры целевого интерфейса.
| Целевой вариант | Действие |
| JTAG | Программирование целевой платы FPGA, выбранной в среде моделирования, с помощью кабеля JTAG. Дополнительные сведения см. в разделе Подключение JTAG |
| Ethernet | Программирование целевой платы FPGA, выбранной в среде моделирования, через интерфейс Ethernet. В поле IP Address укажите IP-адрес целевой платы. |
В этом примере выберите Xilinx ZCU102 (zcu102_int8), выберите Ethernet и введите IP-адрес платы.
В разделе Проверка панели инструментов приложения в разделе Параметры квантования выберите функцию метрики по умолчанию.
Щелкните Квантовать (Quantize) и Проверить (Validate).
Приложение Deep Network Quantizer квантует веса, активации и смещения слоев свертки в сети до масштабированных 8-битовых целочисленных типов данных и использует данные проверки для выполнения сети. Приложение определяет метрическую функцию для использования при проверке на основе типа сети, которая квантуется.
| Тип сети | Метрическая функция |
|---|---|
| Классификация | Top-1 Точность - точность сети |
| Обнаружение объектов | Средняя точность (Average Precision) - средняя точность по всем результатам обнаружения. Посмотрите |
| Регресс | MSE - среднеквадратичная ошибка сети |
| Семантическая сегментация | evaluateSemanticSegmentation (Computer Vision Toolbox) - Оценка набора семантических данных сегментации с учетом истинного состояния земли |
| Однокадровый детектор (SSD) | WeightedIOU - Средний IoU каждого класса, нагруженного числом пикселей в том классе |

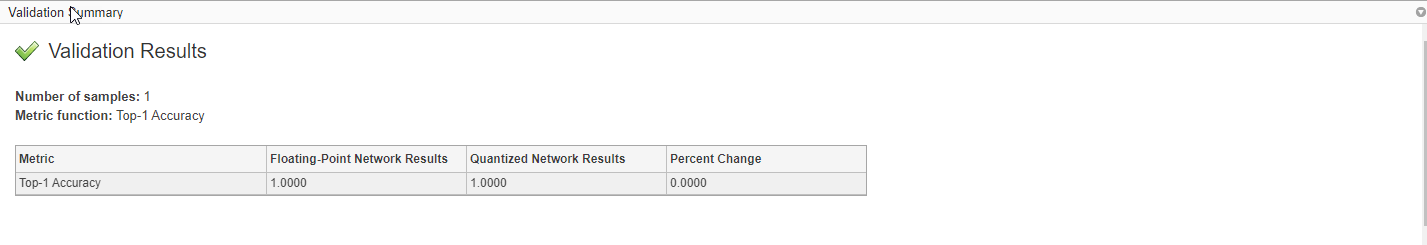

По завершении проверки приложение отображает результаты проверки, включая:
Метрическая функция, используемая для проверки
Результат метрической функции до и после квантования
Если Вы хотите использовать другую метрическую функцию для проверки, например, использовать Лучшие 5 метрических функций точности вместо дефолта Лучшая 1 метрическая функция точности, Вы можете определить таможенную метрическую функцию. Сохраните эту функцию в локальном файле.
function accuracy = hComputeAccuracy(predictionScores, net, dataStore) %% Computes model-level accuracy statistics % Load ground truth tmp = readall(dataStore); groundTruth = tmp.response; % Compare with predicted label with actual ground truth predictionError = {}; for idx=1:numel(groundTruth) [~, idy] = max(predictionScores(idx,:)); yActual = net.Layers(end).Classes(idy); predictionError{end+1} = (yActual == groundTruth(idx)); %#ok end % Sum all prediction errors. predictionError = [predictionError{:}]; accuracy = sum(predictionError)/numel(predictionError); end
Для повторной проверки сети с помощью этой пользовательской метрической функции в разделе «Параметры квантования» введите имя пользовательской метрической функции. hComputeAccuracy. Выберите Добавить для добавления hComputeAccuracy в список метрических функций, доступных в приложении. Выберите hComputeAccuracy в качестве используемой метрической функции.
Пользовательская метрическая функция должна находиться в пути. Если метрическая функция отсутствует в пути, то на этом шаге возникает ошибка.
Щелкните Квантовать (Quantize) и Проверить (Validate)

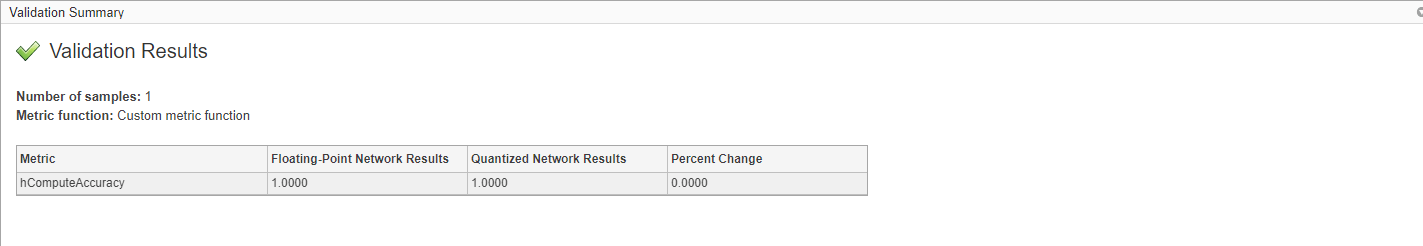

Приложение квантует сеть и отображает результаты проверки для пользовательской метрической функции.
Приложение отображает только скалярные значения в таблице результатов проверки. Чтобы просмотреть результаты проверки для пользовательской метрической функции с нескалярным выводом, экспортируйте dlquantizer затем проверьте квантованную сеть с помощью validate в окне команд MATLAB.
После квантования и проверки сети можно экспортировать квантованную сеть.
Нажмите кнопку «Экспорт». В раскрывающемся списке выберите Export Quantizer для создания dlquantizer в базовой рабочей области. Можно развернуть квантованную сеть на целевой плате FPGA и извлечь результаты прогнозирования с помощью MATLAB. См. раздел Пример развертывания квантованной сети.
Если производительность квантованной сети неудовлетворительна, можно выбрать, чтобы не квантовать некоторые уровни, очистив уровень в таблице. Снова щелкните Квантовать (Quantize) и Проверить (Validate).
