Вычитание вектора из массива вдоль заданного размера
Математические функции/матрицы и линейная алгебра/матричные операции
dspmtrx3
Блок вычитания массива-вектора вычитает значения во входном векторе V из значений в указанной размерности N-мерного входного массива A.
Длина входного V должна быть такой же, как длина заданного размера A. Блок вычитания массива-вектора вычитает каждый элемент V из соответствующего элемента вдоль этого размера A.
Рассмотрим 3-мерный входной массив M-by-N-by-P A (i, j, k) и N-by-1 входной вектор V. Если параметр Вычитать вдоль размерности имеет значение 2, выходной сигнал блока Y (i, j, k) равен
k) − V (j)
где
Выходной сигнал блока вычитания «массив-вектор» имеет тот же размер, что и входной массив, A. Этот блок принимает вещественные и сложные входы с плавающей и фиксированной точками.

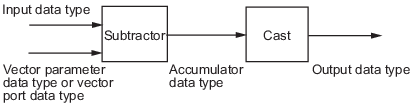

На следующей диаграмме показаны типы данных, используемые в блоке вычитания вектора массива для сигналов с фиксированной точкой.
При указании вектора V на главной панели маски блока необходимо указать тип данных и свойства масштабирования его элементов в параметре «Вектор (V)» на вкладке «Типы данных». Когда вектор поступает через порт блока, его элементы наследуют тип данных и масштаб от управляющего блока.
Выходной сигнал вычитателя находится в накопительном типе данных.
Типы векторных, накопительных и выходных данных можно задать в диалоговом окне блока, как описано ниже.
Главная вкладка
Укажите размер для вычитания элементов вектора V из входного массива A.
Укажите источник вектора, V. Вектор может быть получен из Input port или из Dialog parameter.
Укажите вектор V. Этот параметр отображается только при выборе Dialog parameter для параметра источника Vector (V).
Типы данных
Примечание
Наследование с плавающей запятой имеет приоритет над параметрами типа данных, определенными на этой панели. Если входные данные имеют плавающую точку, блок игнорирует эти настройки, и все внутренние типы данных являются плавающей точкой.
Укажите режим округления для операций с фиксированной точкой как одно из следующих:
Floor
Ceiling
Convergent
Nearest
Round
Simplest
Zero
Дополнительные сведения см. в разделе Режим округления.
Примечание
Параметры Режим округления (Rounding mode) и Сатурат (Saturate) при переполнении целых чисел не влияют на числовые результаты при выполнении обоих условий:
Аккумулятор - Inherit: Inherit via internal rule
Вывод: Inherit: Same as accumulator
С этими настройками типа данных блок эффективно работает в режиме полной точности.
При выборе этого параметра блок насыщает результат операции с фиксированной точкой. При сбросе этого параметра блок переносит результат операции с фиксированной точкой. Для получения подробной информации о saturate и wrap, см. режим переполнения для операций с фиксированной точкой.
Используйте этот параметр, чтобы задать длину слова и дроби для элементов вектора, V. Можно задать для этого параметра значение:
Правило, наследующее тип данных, например: Inherit: Same word length as input
Выражение, которое вычисляет допустимый тип данных, например: fixdt(1,16,0)
Нажмите кнопку Show data type assistant (Показать помощник по типам данных
) для отображения помощника по типам данных, который поможет установить параметр Accumulator.
Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных (Simulink).
Примечание
Параметр Vector (V) на панели «Типы данных» отображается только при выборе Dialog parameter для параметра источника Vector (V) на главной панели маски блока. Когда вектор поступает через входной порт блока, тип данных и масштабирование его элементов наследуются от управляющего блока.
Укажите тип данных накопителя. Примеры использования типа данных накопителя в этом блоке приведены в разделе Типы данных с фиксированной точкой. Для этого параметра можно установить значение:
Правило, наследующее тип данных, например: Inherit: Inherit via internal rule. Дополнительные сведения об этом правиле см. в разделе Наследование через внутреннее правило.
Правило, наследующее тип данных, например: Inherit: Same as first input.
Выражение, которое вычисляет допустимый тип данных, например: fixdt(1,16,0)
Нажмите кнопку Show data type assistant (Показать помощник по типам данных) для отображения помощника по типам данных, который поможет установить параметр Accumulator.
Дополнительные сведения см. в разделе Определение типов данных с помощью помощника по типам данных (Simulink).
Укажите тип выходных данных. Примеры использования типа выходных данных в этом блоке приведены в разделе «Типы данных с фиксированной точкой». Можно установить для него значение:
Правило, наследующее тип данных, например: Inherit: Same as accumulator
Правило, наследующее тип данных, например: Inherit: Same as first input.
Выражение, которое вычисляет допустимый тип данных, например: fixdt(1,16,0)
Нажмите кнопку Show data type assistant (Показать помощник по типам данных) для отображения помощника по типам данных, который поможет задать параметр Output (Вывод).
Для получения дополнительной информации см. раздел Типы данных управляющих сигналов (Simulink).
Укажите минимальное значение, которое должен выводить блок. Значение по умолчанию: [] (не указано). Simulink ® использует это значение для выполнения следующих действий:
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов (Simulink))
Автоматическое масштабирование типов данных с фиксированной точкой
Укажите максимальное значение, которое должен выводить блок. Значение по умолчанию: [] (не указано). Simulink использует это значение для выполнения следующих действий:
Проверка диапазона моделирования (см. раздел Определение диапазонов сигналов (Simulink))
Автоматическое масштабирование типов данных с фиксированной точкой
Выберите этот параметр, чтобы инструменты с фиксированной точкой не переопределяли типы данных, заданные в маске блока.
| Порт | Поддерживаемые типы данных |
|---|---|
A |
|
V |
|
Продукция |
|
