Для буферизации одноканальных сигналов введите скалярный или столбчатый вектор. Для буферизации многоканальных сигналов введите вектор строки или матрицу. Для буферизации одноканальных сигналов введите скалярный или столбчатый вектор _Mi-by-1 размера, где _Mi - размер входного кадра.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Поддержка комплексного номера: Да

Буферизованный входной сигнал, возвращаемый в виде вектора или матрицы.

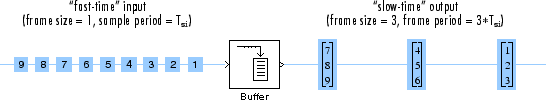

Когда вход является одноканальным сигналом:

где

Период входного кадра равен _Mi· _Tsi, где _Tsi - период входной выборки. Период выходного кадра равен ($${\mathrm{Mo}}_{}-L{)}_{}$$Tsi, где L - значение параметра перекрытия буфера, а _Tsi - период входной выборки. Если для параметра Buffer overlap установлено значение Mo - 1, период выходного кадра равен периоду входной выборки.

Когда вход является многоканальным сигналом:

где

Период входного кадра равен _Mi· _Tsi. Период выходного кадра равен ($${\mathrm{Mo}}_{}-L{)}_{}$$Tsi, что равно периоду выборки последовательности, когда перекрытие буфера $${\mathrm{равно}}_{}\mathrm{Mo}$$− 1. Таким образом, выходной _период T50 выборки связан с входным _{периодом} Tsi выборки на

Выходные данные имеют тот же тип данных и ту же сложность, что и входные данные.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Поддержка комплексного номера: Да

Укажите количество последовательных отсчетов Mo от каждого канала до буфера в выходном кадре.

Типы данных: double | int8 | int16 | int32 | uint8 | uint16 | uint32

Укажите количество выборок L, которое определяет величину перекрытия или подложки в каждом последовательном выходном кадре.

Чтобы перекрыть данные в буфере, укажите значение L в диапазоне $$\mathrm{}{}_{\mathrm{0\le L<Mo}}$$, где _Mo - значение параметра выходного размера буфера. Блок берет L выборок (строк) с токового выхода и повторяет их на следующем выходе. В случаях перекрытия блок получает $${}_{}$$входные выборки Mo − Lnew перед распространением буферизированных данных на выход.

При $$\mathrm{значении\; L}\mathrm{<}$$0 выполняется буферизация сигнала с помощью подложки. Блок отбрасывает L входных выборок после заполнения буфера и выводит буфер с $$периодом{}_{(}\mathrm{Mo}{-}_L$$) Tsi, который длиннее, чем в случае нулевого перекрытия.

Период выходного кадра равен $$({}_{\mathrm{Mo}}-L_{)}$$Tsi, что равно периоду выборки входной последовательности Tsi, когда перекрытие буфера $${}_{\mathrm{равно}}\mathrm{}$$Mo − 1.

Типы данных: double | int8 | int16 | int32 | uint8 | uint16 | uint32

Укажите значение начального выхода блока в случае ненулевой задержки в виде скаляра, вектора или матрицы.

Для всех случаев однозадачной операции (Simulink Coder), отличных от перечисленных в Zero-Tasking Latency, буфер блока буфера инициализируется значениями, заданными параметром Initial conditions. Блок считывает из этого буфера для генерации первых D выходных выборок, где

Размеры параметра Initial conditions зависят от параметра Buffer overlap, L, и от того, является ли вход одноканальным или многоканальным:

Для всех многозадачных операций (Simulink Coder) используйте rebuffer_delay функция для вычисления точной задержки в выборках, которую блок буфера вводит для данной комбинации размера буфера и перекрытия буфера.

Для общей буферизации между произвольными размерами кадра параметр Initial conditions должен быть скаляром, который затем повторяется для всех элементов начального выхода (ов). Однако в частном случае, когда входной сигнал является вектором 1-by-N строки, а выходной сигнал блока является матрицей _Mo-by-N, начальными условиями могут быть:

В частном случае, когда выходной сигнал представляет собой вектор 1-by-N строки, который является результатом разуплотнения матрицы _Mi-by-N, начальными условиями могут быть:

Дополнительные сведения о задержках и режимах задания Simulink ® см. в разделах Избыточная алгоритмическая задержка (задержка задания) и Планирование и создание кода на основе времени (кодер Simulink).

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Поддержка комплексного номера: Да
