dsp. IIRHalfbandInterpolator

Интерполяция в два раза с использованием полифазной БИХ

Описание

dsp.IIRHalfbandInterpolator Система object™ выполняет эффективную многофазную интерполяцию входного сигнала в два раза. Для проектирования полуполосного фильтра можно указать объект для использования эллиптической конструкции или квазилинейной фазовой конструкции. Объект использует эти методы проектирования для вычисления коэффициентов фильтра. Для фильтрации входных данных объект использует многофазную структуру. Фильтры allpass в многофазной структуре имеют форму минимального множителя.

Эллиптическая конструкция вводит нелинейную фазу и создает фильтр, используя меньшее количество коэффициентов, чем квазилинейная конструкция. Квазилинейная фазовая схема преодолевает фазовую нелинейность за счет дополнительных коэффициентов.

Кроме того, вместо проектирования полуполосного фильтра с использованием метода конструирования можно задать коэффициенты фильтра напрямую. При выборе этой опции фильтры allpass в двух ветвях полифазной реализации могут быть в форме минимального множителя или в форме цифровой волны.

Также можно использовать dsp.IIRHalfbandInterpolator задачей изобретения является реализация синтезирующей части двухдиапазонного набора фильтров для синтеза сигнала из низкочастотных и высокочастотных поддиапазонов.

Чтобы увеличить выборку и интерполяцию данных, выполните следующие действия.

Создать dsp.IIRHalfbandInterpolator и задайте его свойства.
Вызовите объект с аргументами, как если бы это была функция.

Дополнительные сведения о работе системных объектов см. в разделе Что такое системные объекты?.

Создание

Синтаксис

iirhalfbandinterp = dsp. IIRHalfbandInterpolator

iirhalfbandinterp = dsp. IIRHalfandInterpolator (имя, значение)

Описание

iirhalfbandinterp = dsp.IIRHalfbandInterpolator возвращает фильтр полуполосной интерполяции IIR, iirhalfbandinterp, с настройками по умолчанию. В настройках по умолчанию объект System увеличивает выборку и интерполирует входные данные, используя частоту половины полосы частот 22050 Гц, ширина перехода 4100 Гц и затухание полосы останова 80 дБ.

пример

iirhalfbandinterp = dsp.IIRHalfbandInterpolator(Name,Value) возвращает полуполосный интерполятор IIR с дополнительными свойствами, заданными одним или несколькими Name,Value аргументы пары.

Пример: iirhalfbandinterp = dsp.IIRHalfbandInterpolator('Specification','Filter order and stopband attenuation') создает объект полуполосного интерполятора IIR с порядком фильтрации, равным 9 и значение затухания полосы останова 80 дБ.

Свойства

развернуть все

Если не указано иное, свойства не настраиваются, что означает невозможность изменения их значений после вызова объекта. Объекты блокируются при их вызове, и release функция разблокирует их.

Если свойство настраивается, его значение можно изменить в любое время.

Дополнительные сведения об изменении значений свойств см. в разделе Проектирование системы в MATLAB с использованием системных объектов.

`Specification` - Расчетные параметры фильтра
`'Transition width and stopband attenuation'` (по умолчанию) | `'Filter order and stopband attenuation'` | `'Filter order and transition width'` | `'Coefficients'`

Параметры конструкции фильтра, заданные как символьный вектор. При установке Specification для одного из вариантов конструкции фильтра можно задать параметры конструкции фильтра с помощью соответствующего FilterOrder, StopbandAttenuation, и TransitionWidth свойства. Кроме того, можно задать метод проектирования с помощью DesignMethod. При установке Specification кому 'Coefficients', можно указать коэффициенты непосредственно.

`FilterOrder` - Порядок полубандового фильтра БИХ
9 (по умолчанию) | положительное скалярное целое

Порядок полуполосного фильтра IIR, заданного как положительное скалярное целое число. Если установить DesignMethod кому 'Elliptic', то FilterOrder должно быть нечетным целым числом, большим единицы. Если установить DesignMethod кому 'Quasi-linear phase', то FilterOrder должно быть кратно четырем.

Зависимости

Это свойство применяется при установке Specification кому 'Filter order and stopband attenuation' или 'Filter order and transition width'.

`StopbandAttenuation` - Минимальное затухание, необходимое в полосе останова
80 (по умолчанию) | положительный действительный скаляр

Минимальное затухание, необходимое в полосе останова полуполосного фильтра БИХ, определяемое как положительный действительный скаляр. Единицы измерения находятся в дБ.

Зависимости

Это свойство применяется только при установке Specification кому 'Filter order and stopband attenuation' или 'Transition width and stopband attenuation'.

Типы данных: single | double

`TransitionWidth` - Ширина перехода
4100 (по умолчанию) | положительный действительный скаляр

Ширина перехода полуполосного фильтра БИХ, заданная как положительный действительный скаляр. Единицы измерения в Гц. Значение ширины перехода должно быть меньше половины входной частоты дискретизации.

Зависимости

Это свойство применяется только при установке Specification кому 'Transition width and stopband attenuation' или 'Filter order and transition width'.

Типы данных: single | double

`DesignMethod` - Метод проектирования
`'Elliptic'` (по умолчанию) | `'Quasi-linear phase'`

Метод проектирования полуполосного фильтра БИХ, указанный как 'Elliptic' или 'Quasi-linear phase'. Если свойство имеет значение 'Quasi-linear phase'первая ветвь полифазной структуры является чистой задержкой, которая приводит к приблизительно линейному фазовому отклику.

Зависимости

Это свойство применяется только при установке Specification к любому принятому значению, за исключением 'Coefficients'.

`SampleRate` - Частота входных выборок
44100 (по умолчанию) | положительный действительный скаляр

Входная частота дискретизации, заданная как положительный действительный скаляр. Единицы измерения в Гц.

Зависимости

Это свойство применяется только при установке Specification к любому принятому значению, за исключением 'Coefficients'.

Типы данных: single | double

`FilterBankInputPort` - Возможность использования объекта в качестве банка фильтров синтеза
`false` (по умолчанию) | `true`

Параметр для использования объекта в качестве банка фильтров синтеза, заданного как логическое значение. Если это свойство false, dsp.IIRHalfbandInterpolator действует как интерполятор. Если это свойство true, то dsp.IIRHalfbandInterpolator действует как банк фильтров синтеза и алгоритм принимает два входных сигнала: поддиапазоны нижних и верхних частот.

Зависимости

Это свойство применяется только при установке Specification к любому принятому значению, за исключением 'Coefficients'.

`Structure` - Структура фильтра, используемого в режиме коэффициентов
`'Minimum multiplier'` (по умолчанию) | `'Wave Digital Filter'`

Внутренняя структура реализации фильтра allpass, указанная как 'Minimum multiplier' или 'Wave Digital Filter'. Каждая структура использует свой набор коэффициентов, независимо хранящийся в соответствующем свойстве объекта.

Это свойство невозможно настроить.

Зависимости

Это свойство применяется только при установке 'Specification' кому 'Coefficients'.

`AllpassCoefficients1` - коэффициенты полиномиального фильтра Allpass первой ветви
`[0.1284563; 0.7906755]` (по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

Коэффициенты полиномиального фильтра Allpass первой ветви, заданные как N-by-1 или N-by-2 матрица. N - количество секций allpass первого или второго порядка.

Настраиваемый: Да

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients' и Structure кому 'Minimum multiplier'.

`AllpassCoefficients2` - Все коэффициенты полиномиального фильтра второй ветви
`[0.4295667]` (по умолчанию) | `[0.7906755 0.1534]`

Коэффициенты полиномиального фильтра Allpass второй ветви, заданные как N-by-1 или N-by-2 матрица. N - количество секций allpass первого или второго порядка.

Настраиваемый: Да

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients' и Structure кому 'Minimum multiplier'.

`WDFCoefficients1` - Коэффициенты фильтра Allpass первой ветви в форме Wave Digital Filter
`[0.1284563; 0.7906755]` (по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

Коэффициенты фильтра Allpass первой ветви в форме Wave Digital Filter, указанные как N-by-1 или N-by-2 матрица. N - количество секций allpass первого или второго порядка. Все элементы должны иметь абсолютное значение, меньшее или равное 1.

Это свойство невозможно настроить.

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients' и Structure кому 'Wave Digital Filter'.

`WDFCoefficients2` - Коэффициенты фильтра Allpass второй ветви в форме Wave Digital Filter
`[0.4295667]` (по умолчанию) | `[0.7906755 0.1534]`

Коэффициенты фильтра Allpass второй ветви в форме Wave Digital Filter, указанные как N-by-1 или N-by-2 матрица. N - количество секций allpass первого или второго порядка. Все элементы должны иметь абсолютное значение, меньшее или равное 1.

Это свойство невозможно настроить.

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients' и Structure кому 'Wave Digital Filter'.

`HasPureDelayBranch` - Сделать первую ветвь чистой задержкой
`false` (по умолчанию) | `true`

Флаг, делающий первую ветвь allpass задержкой, заданной как логический скаляр. Если это свойство имеет значение true, первая ветвь рассматривается как чистая задержка и свойства AllpassCoefficients1 и WDFCoefficients1 не применяются.

Это свойство невозможно настроить.

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients'.

`Delay` - Продолжительность задержки
`1` (по умолчанию) | конечный положительный скаляр

Длина задержки первой ветви, заданная как конечный положительный скаляр. Значение этого свойства указывает количество отсчетов, на которое можно задержать ввод в первую ветвь.

Это свойство невозможно настроить.

Зависимости

Это свойство применимо только при установке 'Specification' кому 'Coefficients' и HasPureDelayBranch на 1.

Типы данных: single | double

`HasTrailingFirstOrderSection` - Сделать последний участок второй ветви первым порядком
`false` (по умолчанию) | `true`

Опция для обработки последнего раздела второй ветви как первого порядка, заданного как логический скаляр. Когда это свойство равно 1 и коэффициенты второй ветви находятся в N-by-2 матрице, объект игнорирует второй элемент последней строки матрицы. Последняя секция второй ветви становится секцией первого порядка. Если для этого свойства установлено значение 0, последняя секция второй ветви является секцией второго порядка. Когда коэффициенты второй ветви находятся в матрице N-by-1, это свойство игнорируется.

Это свойство невозможно настроить.

Зависимости

Это свойство применяется только при установке Specification кому 'Coefficients'.

Использование

Синтаксис

y = iirhalfbandinterp (x1)

y = iirhalfbandinterp (x1, x2)

Описание

пример

y = iirhalfbandinterp(x1) увеличивает выборку на два и интерполирует входной сигнал x1 с помощью полуполосного интерполятора БИХ, iirhalfbandinterp.

пример

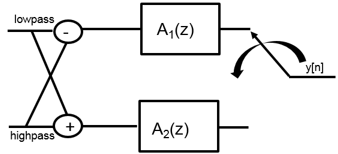

y = iirhalfbandinterp(x1,x2) реализует набор полуполосных синтезирующих фильтров для входов x1 и x2. x1 - низкочастотный выходной сигнал блока фильтров анализа в полуполосах и x2 - это верхний выходной сигнал набора фильтров для анализа в полуполосах. dsp.IIRHalfbandInterpolator реализует банк фильтров синтеза только тогда, когда FilterBankInputPort свойство - true.

Входные аргументы

развернуть все

`x1` - Ввод данных
вектор столбца | матрица

Ввод данных в полуполосовой интерполятор БИХ, заданный как вектор столбца или матрица. Этот сигнал является низкочастотным выходом блока фильтров анализа полуполосы. Если входной сигнал является матрицей, каждый столбец матрицы обрабатывается как независимый канал.

Типы данных: single | double
Поддержка комплексного номера: Да

`x2` - Второй ввод данных
вектор столбца | матрица

Второй ввод данных в набор фильтров синтеза, указанный как вектор столбца или матрица. Этот сигнал является высоким выходным сигналом набора фильтров для анализа в полуполосах. Если входной сигнал является матрицей, каждый столбец матрицы обрабатывается как независимый канал.

Размер, тип данных и сложность обоих входов должны быть одинаковыми.

Типы данных: single | double
Поддержка комплексного номера: Да

Выходные аргументы

развернуть все

`y` - Выход интерполятора
вектор столбца | матрица

Вывод интерполятора, возвращаемый в виде вектора столбца или матрицы. Количество строк на выходе интерполятора в два раза превышает число строк во входном сигнале.

Типы данных: single | double
Поддержка комплексного номера: Да

Функции объекта

Чтобы использовать функцию объекта, укажите объект System в качестве первого входного аргумента. Например, для освобождения системных ресурсов объекта System с именем obj, используйте следующий синтаксис:

release(obj)

развернуть все

Специфично для `dsp.IIRHalfbandInterpolator`

`freqz`	Частотная характеристика объекта системы дискретно-временного фильтра
`fvtool`	Визуализация частотной характеристики фильтров DSP
`info`	Сведения об объекте filter System
`cost`	Оценка затрат на внедрение фильтра Объект системы
`polyphase`	Многофазное разложение многоскоростного фильтра

Общие для всех системных объектов

`step`	Запустить алгоритм объекта System
`release`	Деблокирование ресурсов и разрешение изменений значений свойств объекта системы и входных признаков
`reset`	Сброс внутренних состояний объекта System

Примеры

свернуть все

Частотная характеристика квазилинейного фазового междиапазонного интерполятора БИХ

Открыть сценарий в реальном времени

Создайте полуполосный фильтр интерполяции БИХ нижних частот минимального порядка для данных, дискретизированных на частоте 44,1 кГц. Фильтр имеет ширину перехода 4,1 кГц и затухание полосы останова 80 дБ.

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
                        'DesignMethod', 'Quasi-linear phase');

Получение коэффициентов фильтра

c = coeffs(IIRHalfbandInterp);

Постройте график величины и фазовой характеристики

fvtool(IIRHalfbandInterp,'Analysis','freq')

Figure Filter Visualization Tool - Magnitude Response (dB) and Phase Response contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) and Phase Response contains an object of type line.

Извлечение низкочастотного поддиапазона из речи

Открыть сценарий в реальном времени

Для извлечения низкочастотного поддиапазона из речевого сигнала используйте набор фильтров анализа полуполосы и фильтр интерполяции.

Примечание.При использовании R2016a или более ранней версии замените каждый вызов объекта эквивалентным step синтаксис. Например, obj(x) становится step(obj,x).

Примечание: audioDeviceWriter Системная object™ не поддерживается в MATLAB Online.

Настройте устройство чтения аудиофайлов, банк фильтров анализа, устройство записи аудиоустройств и фильтр интерполяции. Частота дискретизации аудиоданных составляет 22050 Гц. Полуполосный фильтр имеет порядок 21 и ширину перехода 2 кГц.

afr = dsp.AudioFileReader('speech_dft.mp3','SamplesPerFrame',1024);

filterspec = 'Filter order and transition width';
Order = 21;
TW = 2000;

IIRHalfbandDecim = dsp.IIRHalfbandDecimator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',afr.SampleRate);

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',afr.SampleRate/2);

ap = audioDeviceWriter('SampleRate',afr.SampleRate);

Просмотрите амплитудную характеристику полубандового фильтра.

fvtool(IIRHalfbandDecim)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line.

Считайте речевой сигнал из аудиофайла в кадрах из 1024 выборок. Фильтрация речевого сигнала на низкочастотные и высокочастотные поддиапазоны с частотой полуполосы 5512,5 Гц. Восстановление аппроксимации нижних частот речевого сигнала путем интерполяции поддиапазона нижних частот. Воспроизвести отфильтрованные выходные данные.

while ~isDone(afr)
  audioframe = afr();
  xlo = IIRHalfbandDecim(audioframe);
  ylow = IIRHalfbandInterp(xlo);
  ap(ylow);
end

Дождитесь окончания аудиофайла, а затем закройте входной файл и освободите аудиоресурс.

release(afr);
release(ap);

Двухканальный банк фильтров

Открыть сценарий

Используйте полуполосный прореживатель и интерполятор для реализации двухканального набора фильтров. В этом примере используется входной аудиофайл и показано, что спектр мощности выходного сигнала блока фильтров существенно не отличается от входного сигнала.

Примечание.При использовании R2016a или более ранней версии замените каждый вызов объекта синтаксисом эквивалентного шага. Например, obj (x) становится шагом (obj, x).

Примечание: audioDeviceWriter Системная object™ не поддерживается в MATLAB Online.

Настройте модуль чтения аудиофайлов и модуль записи аудиоустройств. Создайте полуполосный прореживатель и интерполятор БИХ. Наконец, настройте анализатор спектра для отображения спектров мощности входа и выхода блока фильтров.

AF = dsp.AudioFileReader('speech_dft.mp3','SamplesPerFrame',1024);
AP = audioDeviceWriter('SampleRate',AF.SampleRate);

filterspec = 'Filter order and transition width';
Order = 51;
TW = 2000;

IIRHalfbandDecim = dsp.IIRHalfbandDecimator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',AF.SampleRate);

IIRHalfbandInterp = dsp.IIRHalfbandInterpolator(...
    'Specification',filterspec,'FilterOrder',Order,...
    'TransitionWidth',TW,'SampleRate',AF.SampleRate/2,...
    'FilterBankInputPort',true);

SpecAna = dsp.SpectrumAnalyzer('SampleRate',AF.SampleRate,...
    'PlotAsTwoSidedSpectrum',false,'ReducePlotRate',false,...
    'ShowLegend',true,...
    'ChannelNames',{'Input signal','Filtered output signal'});

Считывайте одновременно отсчеты звука 1024. Фильтрация входного сигнала для получения низкочастотных и высокочастотных поддиапазонов, прореженных в два раза. Это банк фильтров анализа. В качестве набора фильтров синтеза используйте полупозиционный интерполятор. Отображение спектра рабочей мощности входного аудиосигнала и выходного сигнала блока фильтров синтеза. Воспроизведение выходных данных.

while ~isDone(AF)
    audioInput = AF();
    [xlo,xhigh] = IIRHalfbandDecim(audioInput);
    audioOutput = IIRHalfbandInterp(xlo,xhigh);
    spectrumInput = [audioInput audioOutput];
    SpecAna(spectrumInput);
    AP(audioOutput);
end

release(AF);
release(AP);
release(SpecAna);

Пример и интерполяция многоканальных входных данных с полуполосным интерполятором IIR

Открыть сценарий в реальном времени

Примечание.Этот пример выполняется только в R2016b или более поздних версиях. При использовании более ранней версии замените каждый вызов функции эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).

Создайте полуполосный интерполяционный фильтр для данных, дискретизированных на частоте 44,1 кГц. Порядок фильтрации составляет 51 с шириной перехода 4,1 кГц. Используйте фильтр для увеличения выборки и интерполяции многоканального входа.

Fs = 44.1e3;
filterspec = 'Filter order and transition width';
Order = 51;
TW = 4.1e3;
iirhalfbandinterp = dsp.IIRHalfbandInterpolator(...
                                               'Specification',filterspec,...
                                               'FilterOrder',Order,...
                                               'TransitionWidth',TW,...
                                                'SampleRate',Fs);

x = randn(1024,4);
y = iirhalfbandinterp(x);

Алгоритмы

развернуть все

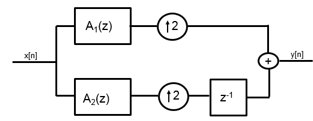

Многофазная реализация с полупериодными фильтрами

Когда вы фильтруете свой сигнал, dsp.IIRHalfbandInterpolator использует эффективную многофазную реализацию для полупериодных фильтров. Для перемещения операции повышения дискретизации после фильтрации можно использовать многофазную реализацию. Это изменение позволяет фильтровать с меньшей частотой выборки.

Полуполосные фильтры БИХ обычно моделируются с использованием двух параллельных ветвей фильтра allpass.

$H (z) = {0,5}_{} *^{[} A1^{(} {z2}_{)} +^{} z$ − 1A2 (z2)]

Эллиптическая конструкция

Фильтры allpass для эллиптического полуполосного фильтра IIR приведены как

$_{A1} (z)_{}^{_{}} \frac{_{}^{=∏k=1K1ak} (1^{)}}{+ z_{}^{-} 11^{+}}$ ak (1) z − 1

$_{A2} (z)_{}^{_{}} \frac{_{}^{=∏k=1K2ak} (2^{)}}{+ z_{}^{-} 11^{+}}$ ak (2) z − 1

Проектирование квазилинейных фаз

Близколинейный фазовый отклик для полуполосных фильтров БИХ достигается тем, что одна из ветвей является чистой задержкой. В этой конструкции стоимость фильтра увеличивается.

Фильтры allpass для квазилинейного фазового БИХ полуполосного фильтра являются

$_{A1} (z)^{=}$ z − k

где k - длина задержки.

$_{A2} (z)_{}^{_{}^{=∏K=1K2}} \frac{(_{1})^{}}{_{}^{}}_{}^{_{}^{}} \frac{{ak+z−11+akz−1∏K=1K2}_{} (2_{)}^{ck} +^{}}{bkz_{-}^{1} +_{z}^{-}}$ 21 + bkz − 1 + ckz − 2

где N - порядок полуполосного фильтра БИХ.

Графически можно представить повышающую выборку на две с последующей фильтрацией со следующим рисунком

Используя многоскоростной благородный идентификатор для повышающей дискретизации, можно переместить операцию повышающей дискретизации после фильтрации. Это позволяет выполнять фильтрацию с меньшей скоростью.

Для эффективной реализации полупериодного интерполятора dsp.IIRHalfbandInterpolator заменяет оператора повышающей дискретизации, блок задержки и сумматор коммутатором. Коммутатор работает с удвоенной частотой входных выборок. Это показано на следующем рисунке:

Коммутатор принимает входные выборки от двух ветвей поочередно, по одной выборке за раз. Это удваивает частоту дискретизации входного сигнала.

Банк фильтров синтеза

Передаточная функция комплементарной ветви фильтра верхних частот банка фильтров синтеза задается

$G (z) = {0,5}_{} *^{[} A1^{(} {z2}_{)} -^{} z$ − 1A2 (z2)]

Графически можно представить банк фильтров синтеза как

dsp.IIRHalfbandInterpolator реализовать синтезирующую часть двухдиапазонного набора фильтров для синтеза сигнала из низкочастотных и высокочастотных поддиапазонов.

Подводя итоги, dsp.IIRHalfbandInterpolator

Фильтрация входных данных перед повышением дискретизации
действует как банк фильтров синтеза
имеет нелинейный фазовый отклик и использует мало коэффициентов с эллиптическим методом проектирования
имеет близколинейный фазовый отклик за счет дополнительных коэффициентов методом квазилинейного фазового проектирования. Одна из ветвей в этой конструкции - чистая задержка.

Ссылки

[1] Lang, M. Allpass Filter Design and Applications. Транзакции IEEE при обработке сигналов. том 46, № 9, сентябрь 1998 года, стр. 2505-2514.

[2] Харрис, F.J. Многоскоростная обработка сигналов для систем связи. Прентис Холл. 2004, стр 208–209.

[3] Регалии, Филлип А., Санджит К. Митра и П. П. Вайдянатхан. «Цифровой всепроходный фильтр: универсальный строительный блок обработки сигналов». Процедуры IEEE. Том 76, номер 1, 1988, стр. 19-37.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

Примечания и ограничения по использованию:

См. Системные объекты в создании кода MATLAB (кодер MATLAB).

Этот объект поддерживает создание кода для процессоров ARM ® ^Cortex ® -M и ARM Cortex-A.

См. также

Представлен в R2015b

Документация

dsp. IIRHalfbandInterpolator

Описание

Создание

Синтаксис

Описание

Свойства

Specification - Расчетные параметры фильтра 'Transition width and stopband attenuation' (по умолчанию) | 'Filter order and stopband attenuation' | 'Filter order and transition width' | 'Coefficients'

FilterOrder - Порядок полубандового фильтра БИХ 9 (по умолчанию) | положительное скалярное целое

Зависимости

StopbandAttenuation - Минимальное затухание, необходимое в полосе останова 80 (по умолчанию) | положительный действительный скаляр

Зависимости

TransitionWidth - Ширина перехода 4100 (по умолчанию) | положительный действительный скаляр

Зависимости

DesignMethod - Метод проектирования 'Elliptic' (по умолчанию) | 'Quasi-linear phase'

Зависимости

SampleRate - Частота входных выборок 44100 (по умолчанию) | положительный действительный скаляр

Зависимости

FilterBankInputPort - Возможность использования объекта в качестве банка фильтров синтеза false (по умолчанию) | true

Зависимости

Structure - Структура фильтра, используемого в режиме коэффициентов 'Minimum multiplier' (по умолчанию) | 'Wave Digital Filter'

Зависимости

AllpassCoefficients1 - коэффициенты полиномиального фильтра Allpass первой ветви [0.1284563; 0.7906755] (по умолчанию) | [0.1284563 0.1534; 0.7906755 0.6745]

Зависимости

AllpassCoefficients2 - Все коэффициенты полиномиального фильтра второй ветви [0.4295667] (по умолчанию) | [0.7906755 0.1534]

Зависимости

WDFCoefficients1 - Коэффициенты фильтра Allpass первой ветви в форме Wave Digital Filter [0.1284563; 0.7906755] (по умолчанию) | [0.1284563 0.1534; 0.7906755 0.6745]

Зависимости

WDFCoefficients2 - Коэффициенты фильтра Allpass второй ветви в форме Wave Digital Filter [0.4295667] (по умолчанию) | [0.7906755 0.1534]

Зависимости

HasPureDelayBranch - Сделать первую ветвь чистой задержкой false (по умолчанию) | true

Зависимости

Delay - Продолжительность задержки 1 (по умолчанию) | конечный положительный скаляр

Зависимости

HasTrailingFirstOrderSection - Сделать последний участок второй ветви первым порядком false (по умолчанию) | true

Зависимости

Использование

Синтаксис

Описание

Входные аргументы

x1 - Ввод данных вектор столбца | матрица

x2 - Второй ввод данных вектор столбца | матрица

Выходные аргументы

y - Выход интерполятора вектор столбца | матрица

Функции объекта

Специфично для dsp.IIRHalfbandInterpolator

Общие для всех системных объектов

Примеры

Частотная характеристика квазилинейного фазового междиапазонного интерполятора БИХ

Извлечение низкочастотного поддиапазона из речи

Двухканальный банк фильтров

Пример и интерполяция многоканальных входных данных с полуполосным интерполятором IIR

Алгоритмы

Многофазная реализация с полупериодными фильтрами

Ссылки

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью MATLAB ® Coder™

См. также

Функции

Объекты

Блоки

Темы

Документация по системной панели инструментов DSP

Поддержка

`Specification` - Расчетные параметры фильтра
`'Transition width and stopband attenuation'` (по умолчанию) | `'Filter order and stopband attenuation'` | `'Filter order and transition width'` | `'Coefficients'`

`FilterOrder` - Порядок полубандового фильтра БИХ
9 (по умолчанию) | положительное скалярное целое

`StopbandAttenuation` - Минимальное затухание, необходимое в полосе останова
80 (по умолчанию) | положительный действительный скаляр

`TransitionWidth` - Ширина перехода
4100 (по умолчанию) | положительный действительный скаляр

`DesignMethod` - Метод проектирования
`'Elliptic'` (по умолчанию) | `'Quasi-linear phase'`

`SampleRate` - Частота входных выборок
44100 (по умолчанию) | положительный действительный скаляр

`FilterBankInputPort` - Возможность использования объекта в качестве банка фильтров синтеза
`false` (по умолчанию) | `true`

`Structure` - Структура фильтра, используемого в режиме коэффициентов
`'Minimum multiplier'` (по умолчанию) | `'Wave Digital Filter'`

`AllpassCoefficients1` - коэффициенты полиномиального фильтра Allpass первой ветви
`[0.1284563; 0.7906755]` (по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

`AllpassCoefficients2` - Все коэффициенты полиномиального фильтра второй ветви
`[0.4295667]` (по умолчанию) | `[0.7906755 0.1534]`

`WDFCoefficients1` - Коэффициенты фильтра Allpass первой ветви в форме Wave Digital Filter
`[0.1284563; 0.7906755]` (по умолчанию) | `[0.1284563 0.1534; 0.7906755 0.6745]`

`WDFCoefficients2` - Коэффициенты фильтра Allpass второй ветви в форме Wave Digital Filter
`[0.4295667]` (по умолчанию) | `[0.7906755 0.1534]`

`HasPureDelayBranch` - Сделать первую ветвь чистой задержкой
`false` (по умолчанию) | `true`

`Delay` - Продолжительность задержки
`1` (по умолчанию) | конечный положительный скаляр

`HasTrailingFirstOrderSection` - Сделать последний участок второй ветви первым порядком
`false` (по умолчанию) | `true`

`x1` - Ввод данных
вектор столбца | матрица

`x2` - Второй ввод данных
вектор столбца | матрица

`y` - Выход интерполятора
вектор столбца | матрица

Специфично для `dsp.IIRHalfbandInterpolator`

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™
