Обнаружение перехода от нуля к ненулевому значению
Управление сигналами/коммутаторы и счетчики
dspswit3
Блок краевого детектора генерирует импульс (значение 1) в данном выходном канале, когда соответствующий канал входного сигнала переходит от нуля к ненулевому значению. Когда вход не переходит от нуля к ненулевому значению, блок генерирует нуль в соответствующем выходном канале.
Этот блок поддерживает только дискретные сигналы с фиксированным шагом. Непрерывные сигналы не поддерживаются.

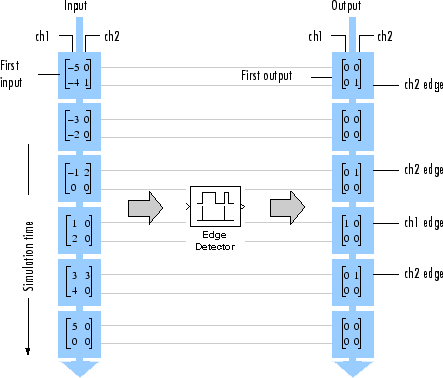

Выходные данные имеют те же размеры и частоту дискретизации, что и входные данные. При установке для параметра обработки ввода значения Columns as channels (frame based)блок подсчитывает край, разделенный на два последовательных кадра в кадре, содержащем ненулевое значение. Например, если имеется ноль в нижней части первого кадра и ненулевое значение в верхней части второго кадра, блок подсчитывает край во втором кадре.

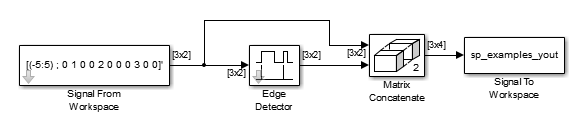

В модели ex_edgedetector_ref параметр обработки ввода блока Edge Detector имеет значение Columns as channels (frame based). Таким образом, блок интерпретирует вход 3 на 2 как многоканальный сигнал с размером кадра 3. Блок Matrix Concatenate объединяет два входных канала исходного сигнала с двумя выходными каналами блока Edge Detector для создания четырехканальной переменной рабочего пространства. sp_examples_yout.
Как показано на следующем рисунке, блок находит края в образце 7 в канале 1 и в образцах 2, 5 и 9 в канале 2.
Укажите, как блок должен обрабатывать входные данные. Можно задать для этого параметра одну из следующих опций:
Columns as channels (frame based) (по умолчанию) - при выборе этой опции блок обрабатывает каждый столбец ввода как отдельный канал.
Elements as channels (sample based) - При выборе этой опции блок обрабатывает каждый элемент ввода как отдельный канал.
Плавающая точка с двойной точностью
Плавающая точка с одинарной точностью
Фиксированная точка (подписанная и неподписанная)
Логическое значение - блок может выводить логические значения в зависимости от типа входных данных, а также от того, включена или отключена поддержка логического значения.
8-, 16- и 32-разрядные целые числа со знаком
8-, 16- и 32-разрядные целые числа без знака
Перечисленный
