Описание

Блок компаратора количества событий записывает количество ненулевых входов в порт данных в течение периода, когда блок активируется высоким сигналом (значение 1) в порту Int. Оба входа должны быть скалярами.

Когда количество накопленных ненулевых входов сначала равно пороговому значению Event, блок ожидает один дополнительный интервал выборки, а затем устанавливает высокий выходной сигнал (1). Блок удерживает выход на высоком уровне, пока запись не будет перезапущена с низкого уровня на высокий (0Кому-1) переход в порту Int.

Блок компаратора количества событий принимает вещественные и сложные входы с плавающей и фиксированной точками. Однако, поскольку блок имеет дискретное состояние, он не поддерживает постоянное или непрерывное время выборки. Следовательно, по меньшей мере один входной или выходной порт блока компаратора количества событий должен быть соединен с блоком, параметр времени выборки которого является дискретным. Блок компаратора количества событий наследует это не бесконечное время дискретной выборки.

Примеры

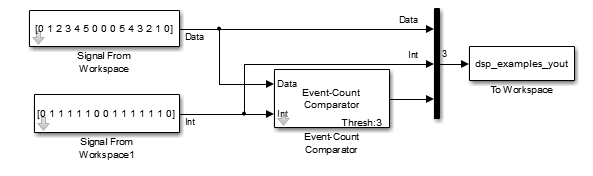

В модели ex_eventcountcomp_ref блок компаратора количества событий (порог события = 3) обнаруживает два пересечения порога на входе в порт данных, одно в выборке 4 и одно в выборке 12.

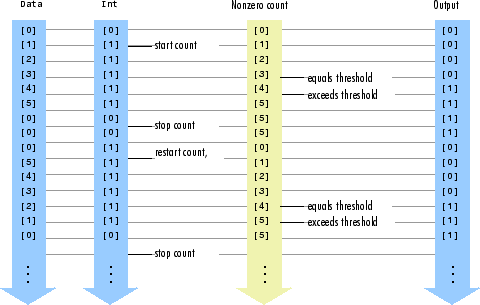

Все входы и выходы мультиплексируются в переменную рабочей области yout, содержание которых показано на рисунке ниже. Два левых столбца на рисунке показывают входные данные портов Data и Int, центральный столбец показывает состояние внутреннего счетчика блока, а правый столбец показывает выходные данные блока.
