fdesign.notch

Спецификация фильтра надрезов

свернуть все на странице

Синтаксис

notchSpecs = fdesign.notch

notchSpecs = fdesign.notch (n, f0, q)

notchSpecs = fdesign.notch (spec,value1,...,valueN)

notchSpecs = fdesign.notch (___, Fs)

notchSpecs = fdesign.notch (___, магуниты)

Описание

fdesign.notch функция возвращает notch объект спецификации конструкции фильтра, содержащий спецификации фильтра, такие как пульсация полосы пропускания, затухание полосы останова и порядок фильтра. Затем используйте design для проектирования фильтра из объекта спецификации конструкции фильтра.

Дополнительные параметры управления см. в разделе Процедура проектирования фильтра. Полный рабочий процесс см. в разделе Проектирование фильтра в Fdesign - Обзор процесса.

notchSpecs = fdesign.notch создает объект спецификации фильтра с порядком фильтра 10, центральной частотой 0,5 и коэффициентом качества 2,5.

notchSpecs = fdesign.notch(n,f0,q) создает объект спецификации фильтра надрезов с порядком фильтра, частотой центра и коэффициентом качества, указанным в n,f0, и qсоответственно.

пример

notchSpecs = fdesign.notch(spec,value1,...,valueN) создает объект спецификации фильтра вырубки с определенным порядком фильтра, центральной частотой и другими параметрами спецификации. Укажите параметры, которые необходимо указать в выражении spec. После выражения укажите значение для каждого параметра.

notchSpecs = fdesign.notch(___,Fs) обеспечивает частоту дискретизации фильтруемого сигнала.

notchSpecs = fdesign.notch(___,magunits) предоставляет единицы измерения для любой заданной спецификации величины. magunits может быть одним из следующих: 'linear', 'dB', или 'squared'. Если этот аргумент опущен, 'dB' предполагается. Параметры величины всегда преобразуются и сохраняются в децибелах независимо от того, как они были заданы. Если Fs предоставляется, magunits должны следовать Fs в списке входных аргументов.

Примеры

свернуть все

Расчетный фильтр надрезов

Открыть сценарий в реальном времени

Сконструируйте фильтр с прямой формой I-образной надрезки, который имеет порядок фильтрации 6, центральную частоту 0,5, коэффициент качества 10 и пульсацию полосы пропускания 1 дБ.

Создать notch объект спецификации конструкции фильтра с использованием fdesign.notch и укажите эти расчетные параметры.

notchSpecs  = fdesign.notch('N,F0,Q,Ap',6,0.5,10,1);

Спроектируйте фильтр вырубки с помощью design функция. Результирующим фильтром является dsp.BiquadFilter object™ системы. Дополнительные сведения о применении этого фильтра к потоковым данным см. в разделе dsp.BiquadFilter.

notchFilt = design(notchSpecs,'SystemObject',true)

notchFilt =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [3x6 double]
                 ScaleValues: [4x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

Визуализация частотной характеристики проектируемого фильтра с помощью fvtool.

fvtool(notchFilt)

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains an object of type line.

Входные аргументы

свернуть все

`spec` - Технические условия
`'N,F0,Q'` (по умолчанию) | `'N,F0,Q,Ap'` | `'N,F0,Q,Ast'` | ...

Выражение спецификации, указанное как один из следующих векторов символов:

'N,F0,Q' (по умолчанию)
'N,F0,Q,Ap'
'N,F0,Q,Ast'
'N,F0,Q,Ap,Ast'
'N,F0,BW'
'N,F0,BW,Ap'
'N,F0,BW,Ast'
'N,F0,BW,Ap,Ast'

В этой таблице описывается каждый параметр, который может отображаться в выражении.

Вариант спецификации	Описание
`N`	Порядок фильтрации (должен быть четным)
`F0`	Центральная частота
`Q`	Коэффициент качества
`BW`	Полоса пропускания 3 дБ
`Ap`	Пульсация полосы пропускания (дБ)
`Ast`	Затухание полосы останова (дБ)

Методы конструирования, доступные для конструирования фильтра, зависят от выражения спецификации. Эти методы можно получить с помощью designmethods функция. В таблице перечислены все выражения спецификации, поддерживаемые fdesign.notch и соответствующие доступные методы проектирования.

Выражение спецификации	Поддерживаемый метод проектирования	Описание фильтра
`'N,F0,Q'`	`butter`	Цифровой фильтр бабочки
`'N,F0,Q,Ap'`	`cheby1`	Цифровой фильтр типа I Чебышева
`'N,F0,Q,Ast'`	`cheby2`	Цифровой фильтр типа II Чебышева
`'N,F0,Q,Ap,Ast'`	`ellip`	Эллиптический цифровой фильтр
`'N,F0,BW'`	`butter`	Цифровой фильтр бабочки
`'N,F0,BW,Ap'`	`cheby1`	Цифровой фильтр типа I Чебышева
`'N,F0,BW,Ast'`	`cheby2`	Цифровой фильтр типа II Чебышева
`'N,F0,BW,Ap,Ast'`	`ellip`	Эллиптический цифровой фильтр

Чтобы создать фильтр, вызовите design функция с одним из этих методов проектирования в качестве входных данных. Вы можете выбрать тип ответа фильтра, передав его 'FIR' или 'IIR' в design функция. Дополнительные сведения см. в разделе design.

Дополнительные сведения об этой процедуре см. в разделе Процедура проектирования фильтра. Пример см. в разделе Конструкторский фильтр вырубок.

`value1,...,valueN` - Значения технических условий
список значений, разделенных запятыми

Значения спецификации, указанные как список значений, разделенных запятыми. Укажите значение для каждого параметра в spec в том же порядке, в котором параметры отображаются в выражении.

Пример: d = fdesign.notch('N,F0,BW,Ast',n,f0,bw,ast)

Аргументы ниже описывают дополнительные сведения для каждого параметра в выражении.

`n` - Порядок фильтрации
даже положительное целое число

Порядок фильтра, заданный как четное положительное целое число.

`f0` - Центральная частота
скаляр

Центральная частота фильтра, заданная как скаляр. При входной частоте дискретизации Fs указывается центральная частота в Гц. Если частота входных выборок не указана, центральная частота находится в нормированных единицах от 0 до 1.

`q` - Коэффициент качества
положительный скаляр

Коэффициент качества фильтра, заданный как действительный положительный скаляр.

Коэффициент качества фильтра определяется как отношение центральной частоты к полосе пропускания 3 дБ.

$q =_{}$ f0/bw

`bw` - полоса пропускания 3 дБ
скаляр

3 дБ полоса пропускания фильтра, заданная как действительный скаляр.

Укажите значение полосы пропускания 3 дБ в нормированных частотных единицах от 0 до 1. Если указана частота выборки Fs, затем укажите значение полосы пропускания в Гц.

`ap` - Пульсация полосы пропускания
положительный скаляр

Пульсация полосы пропускания, заданная как положительный скаляр в дБ. Если magunits является 'linear' или 'squared', пульсация полосы пропускания преобразуется и сохраняется в дБ функцией независимо от того, как она была указана.

Типы данных: double

`ast` - Затухание полосы останова
положительный скаляр

Затухание полосы останова фильтра, определяемое как положительный скаляр в дБ. Если magunits является 'linear' или 'squared'затухание полосы останова преобразуется и сохраняется в дБ функцией независимо от того, как она была задана.

`Fs` - Частота выборки
скаляр

Частота дискретизации фильтруемого сигнала, заданная как скаляр в Гц. Укажите частоту дискретизации как скаляр, задающий другие предоставленные числовые значения. Когда Fs предоставляется, Fs принимается в Гц, как и все остальные предоставленные значения частоты. Обратите внимание, что изменять строку спецификации не требуется.

Рассмотрим спецификацию конструкции, в которой N равно 4, F0 равно 1200 Гц, а Q равно 6,5. Укажите частоту дискретизации входного сигнала как 8000 Гц. Вот как выглядит дизайн:

d = fdesign.notch('N,F0,Q',4,1200,6.5,8e3); filt = design(d,'Systemobject',true);

`magunits` - Единицы измерения величины
`'dB'` (по умолчанию) | `'linear'` | `'squared'`

Единицы измерения величины, указанные как 'dB', 'linear', или 'squared'. Если этот аргумент опущен, 'dB' предполагается. Обратите внимание, что параметры величины всегда преобразуются и сохраняются в дБ независимо от того, как они были заданы. Если Fs является одним из входных аргументов, magunits должен быть указан после Fs в списке входных аргументов.

Выходные аргументы

свернуть все

`notchSpecs` - Объект спецификации конструкции фильтра надрезов
`notch` объект

Объект спецификации конструкции фильтра надрезов, возвращаемый как notch объект. Поля объекта зависят от spec входной символьный вектор.

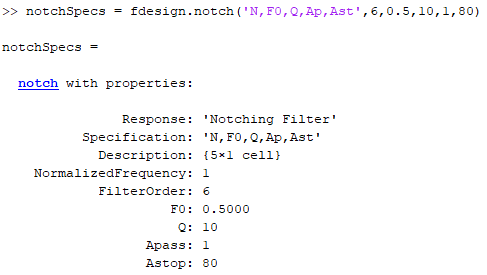

Рассмотрим пример, где spec аргумент имеет значение 'N,F0,Q,Ap,Ast', и соответствующие значения устанавливаются как 6, 0.5, 10, 1, 80соответственно. notch объект спецификации конструкции фильтра заполняется следующими полями:

См. также

Представлен в R2011a
