Наследовать сложность

Изменение сложности ввода для согласования опорного сигнала

Библиотека

Управление сигналами/Атрибуты сигналов

dspsigattribs

  • Inherit Complexity block

Описание

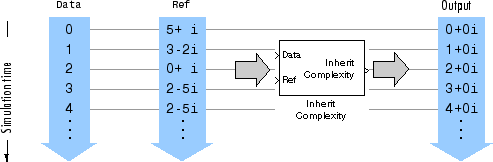

Блок Inherit Complexity изменяет входные данные на порте данных в соответствии со сложностью исходных данных на порте Ref. Если вход Data является реальным, а вход Ref - сложным, блок добавляет мнимый компонент с нулевым значением. 0i, к каждому элементу ввода данных.

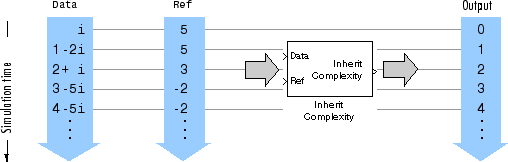

Когда Data вход сложен, и Ref вход реален, блок выводит действительный компонент Data вход.

Когда оба Data входные данные и Ref входные данные вещественны, или когда оба Data входные данные и Ref входные данные сложны, блок распространяет Data ввод без изменений.

Поддерживаемые типы данных

ПортПоддерживаемые типы данных

Данные

  • Плавающая точка с двойной точностью

  • Плавающая точка с одинарной точностью

  • Фиксированная точка (подписанная и неподписанная)

  • Булев

  • 8-, 16- и 32-разрядные целые числа со знаком

  • 8-, 16- и 32-разрядные целые числа без знака

Касательно

  • Плавающая точка с двойной точностью

  • Плавающая точка с одинарной точностью

  • Фиксированная точка (подписанная и неподписанная)

  • Булев

  • 8-, 16- и 32-разрядные целые числа со знаком

  • 8-, 16- и 32-разрядные целые числа без знака

Продукция

  • Плавающая точка с двойной точностью

  • Плавающая точка с одинарной точностью

  • Фиксированная точка (подписанная и неподписанная)

  • Булев

  • 8-, 16- и 32-разрядные целые числа со знаком

  • 8-, 16- и 32-разрядные целые числа без знака

Расширенные возможности

.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

Представлен до R2006a
