Большинство сигналов в модели обработки сигналов являются дискретно-временными сигналами. Однако многие блоки могут также работать и генерировать сигналы непрерывного времени, значения которых непрерывно изменяются со временем. Исходные блоки - это блоки, генерирующие или импортирующие сигналы в модели. Большинство исходных блоков отображаются в библиотеке источников. Период выборки для блоков источника непрерывного времени устанавливается на нуль. Это указывает на непрерывный сигнал времени. Блоки Simulink ® Signal Generator (Simulink) и Constant (Simulink) являются примерами блоков источников непрерывного времени. Для визуализации сигналов непрерывного времени черным цветом на вкладке «Отладка» выберите «Информационные наложения» > «Цвета».

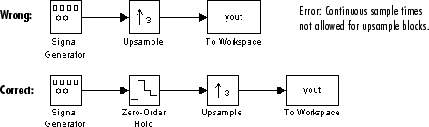

При подключении блоков источников непрерывного времени к блокам дискретного времени может потребоваться вставить блок удержания нулевого порядка для дискретизации сигнала. Укажите требуемый период выборки для дискретного временного сигнала в параметре Sample time блока Zero-Order Hold.
Большинство блоков, не являющихся источниками, в программном обеспечении DSP System Toolbox™ принимают сигналы непрерывного времени, и все блоки, не являющиеся источниками, наследуют период выборки входного сигнала. Следовательно, входные сигналы непрерывного времени генерируют выходные сигналы непрерывного времени. Блоки, которые не способны принимать сигналы непрерывного времени, включают блоки Biquad Filter, Discrete FIR Filter, FIR Decimation и FIR Interpolation.
