Поддерживаемые операции

Блок генератора сигналов может создавать один из четырех различных сигналов:

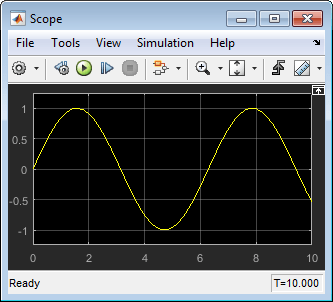

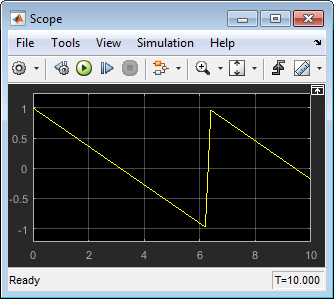

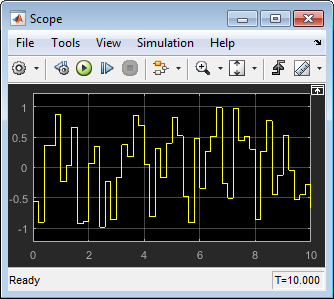

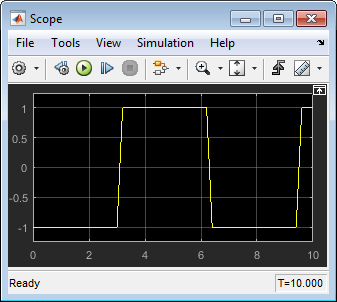

Можно выразить параметры сигнала в герцах или радианах в секунду. Используя значения параметров по умолчанию, можно получить одну из следующих форм сигнала:

Отрицательное значение параметра амплитуды вызывает сдвиг фазы на 180 градусов. Сдвинутую по фазе волну можно генерировать при температуре, отличной от 180 градусов, различными способами. Например, можно подключить сигнал блока синхронизации к блоку функции MATLAB и записать уравнение для конкретной волны.

Можно изменять выходные настройки блока генератора сигналов во время моделирования, чтобы быстро определить реакцию системы на различные типы входов.

Амплитудные и частотные параметры определяют амплитуду и частоту выходного сигнала. Параметры должны иметь одинаковые размеры после скалярного расширения. Если Вы очищаете Интерпретировать векторные параметры как 1-D флажок, блок производит сигнал тех же размеров как параметры Амплитуды и Частоты (после скалярного расширения). Если Вы выбираете Интерпретировать векторные параметры как 1-D флажок, блок производит вектор (1-D) сигнал, если параметры Амплитуды и Частоты - ряд или векторы колонки, то есть, одна строка или колонка 2-е множества. В противном случае блок выдает сигнал тех же размеров, что и параметры.

Соображения решателя

Если в модели используется решатель с фиксированным шагом, Simulink ® использует один и тот же размер шага для всего моделирования. В этом случае выходной сигнал блока генератора сигналов обеспечивает равномерно дискретизированное представление идеальной формы сигнала.

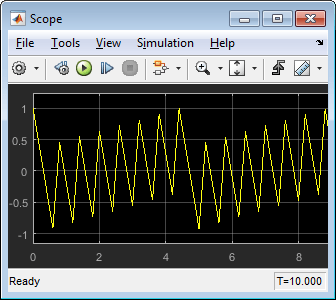

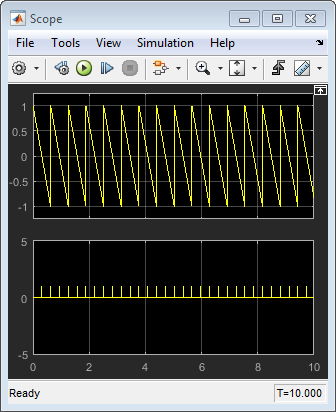

Если модель использует решатель с переменным шагом, во время моделирования Simulink может использовать различные размеры шага. В этом случае выход блока генератора сигналов не всегда обеспечивает единообразное дискретизированное представление идеальной формы сигнала. Чтобы убедиться, что выходной сигнал блока представляет собой единообразное представление, добавьте блок пересечения совпадений непосредственно за блоком генератора сигналов. Эти модели показывают разницу в выходе блока генератора сигналов с блоком пересечения совпадений и без него.
