Трассировка блока по сгенерированному коду в отчете о создании кода
rtwtrace(' открывает отчет о создании кода, в котором отображается содержимое файла исходного кода и выделяется строка кода, соответствующая указанному блоку.blockpath')
Перед вызовом rtwtrace, убедитесь, что:
Вы выбираете модель на основе ERT и разрешаете модели кодировать навигацию.
В диалоговом окне «Параметры конфигурации» выберите параметр «Модель - код».
Код для модели генерируется с помощью генератора кода.
Папка построения находится в текущей рабочей папке. В противном случае rtwtrace может привести к ошибке.
rtwtrace(' открывает отчет о создании кода, в котором отображается содержимое файла исходного кода и выделяется строка кода, соответствующая блоку, идентифицированному идентификатором Simulink ® (SID). SID - это уникальное обозначение для каждого блока или элемента в модели. Дополнительные сведения см. в разделе Идентификаторы Simulink.Simulink_identifier')

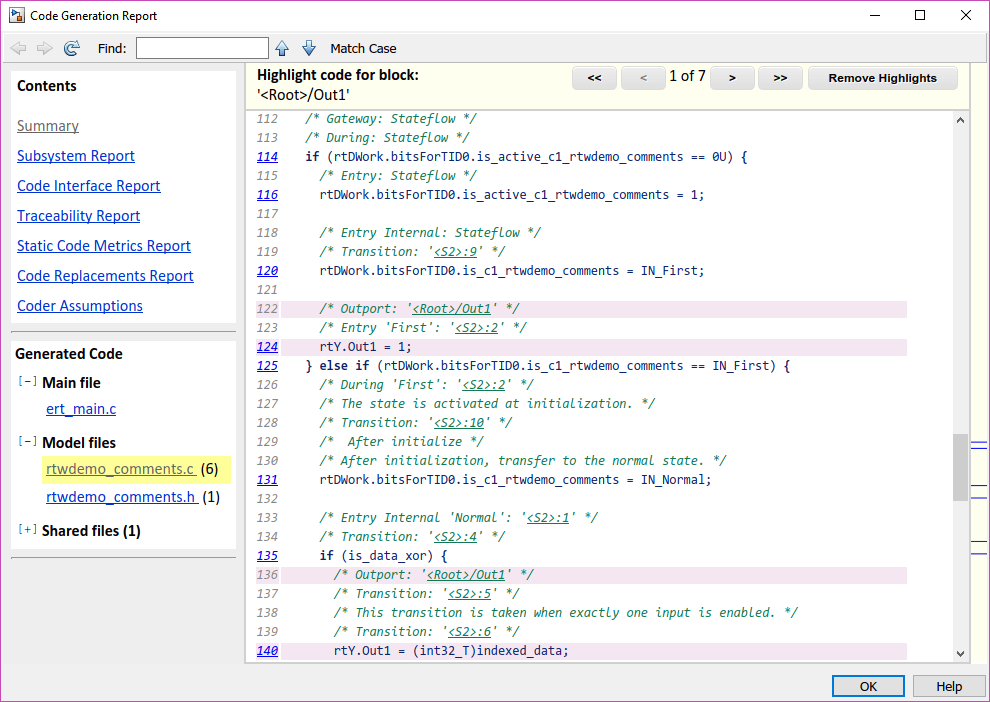

Отображение созданного кода для блока Out1 в модели rtwdemo_comments в отчете о создании кода:
% Using block path rtwtrace('rtwdemo_comments/Out1') % Using Simulink identifier rtwtrace('rtwdemo_comments:33')
Чтобы выполнить трассировку из блока на схеме модели, щелкните правой кнопкой мыши блок и выберите «Код C/C + +» > «Перейти к коду C/C + +».
