При выборе опции Создать отчет о создании кода для модели на основе ERT раздел Отчет по интерфейсу кода автоматически включается в созданный отчет HTML. В разделе «Отчет по кодовому интерфейсу» представлена документация по сгенерированному кодовому интерфейсу, включая функции точки входа модели и данные интерфейса, для потребителей сгенерированного кода. Информация в отчете может облегчить анализ кода и его интеграцию.
Отчет по кодовому интерфейсу включает следующие подразделы:
Функции точки входа - информация интерфейса о каждой функции точки входа модели, включая model_initialize, model_step, и (если применимо) model_reset и model_terminate.
Inports and Outports - информация об интерфейсе для каждого входа и выхода модели.
Параметры интерфейса (Interface Parameters) - информация интерфейса о настраиваемых параметрах, связанных с моделью.
Хранилища данных - информация интерфейса о глобальных хранилищах данных и хранилищах данных с не-auto хранилища, связанные с моделью.
Ограничения, применимые к отчетам интерфейса кода, см. в разделе Ограничения отчетов интерфейса кода.
В целях иллюстрации в этом разделе используются следующие модели:
rtwdemo_configinterface (с помощью кнопки «Класс глобального хранилища», выбранной в окне модели) для примеров подразделов отчета
rtwdemo_mrmtbb для примеров информации о синхронизации
rtwdemo_fcnprotoctrl для примеров аргумента функции и информации о возвращаемом значении
Для создания отчета по кодовому интерфейсу для модели:
Откройте модель, перейдите на панель Создание кода (Code Generation) диалогового окна Параметры конфигурации (Configuration Parameters) и выберите ert.tlc или целевой файл системы на основе ERT, если он еще не выбран.
Перейдите на панель Создание кода (Code Generation) > Отчет (Report) диалогового окна Параметры конфигурации (Configuration Parameters) и выберите опцию Создать отчет о создании кода (Create code generation report), если он еще не выбран. rtwdemo_configinterface, rtwdemo_mrmtbb, и rtwdemo_fcnprotoctrl модели, используемые в этом разделе, по умолчанию выбирают несколько опций панели отчета. Но при выборе только Создать отчет о создании кода создается раздел Отчет по интерфейсу кода в отчете HTML.
Можно также программно выбрать опцию путем ввода следующей команды MATLAB ®:
set_param(bdroot, 'GenerateReport', 'on')
Если выбран параметр Code-to-model, созданный отчет содержит гиперссылки на модель. Оставьте это значение выбранным, если не планируется использовать отчет вне среды MATLAB.
Создайте модель. Если выбран параметр панели Отчет (Report) Открыть отчет автоматически (Open report automatically), отчет о создании кода открывается автоматически после завершения процесса построения. (В противном случае его можно открыть вручную из папки сборки модели.)

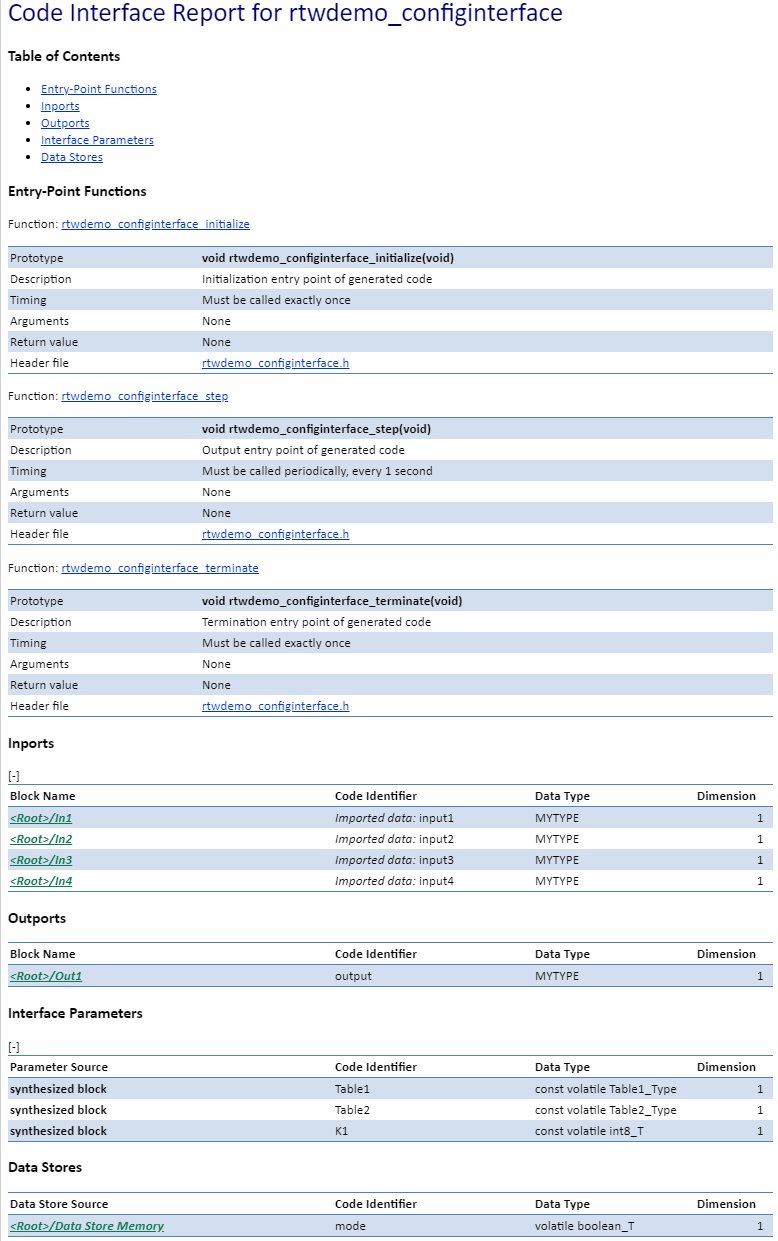

Чтобы отобразить отчет по кодовому интерфейсу для модели, перейдите на панель Содержимое отчета HTML и щелкните ссылку Отчет по кодовому интерфейсу. Например, здесь представлен сгенерированный отчет по кодовому интерфейсу для модели. rtwdemo_configinterface (с помощью кнопки «Класс глобального хранилища», выбранной в окне модели).
Сведения о навигации по содержимому подразделов отчета по кодовому интерфейсу см. в разделе Навигация по подразделам отчета по кодовому интерфейсу. Для получения справки по интерпретации содержимого подразделов отчета интерфейса кода см. разделы, начинающиеся с подраздела «Интерпретация функций точек входа».
Для упрощения навигации по описаниям кодовых интерфейсов в отчете по кодовым интерфейсам представлены следующие маркеры сворачивания/разворачивания и гиперссылки:
Для большого подраздела в докладе приводится [-] и [+] символы, позволяющие свернуть или развернуть этот раздел. В примере, приведенном в предыдущем разделе, символы представлены для разделов Inports и Interface Parameters.
В отчете по кодовому интерфейсу представлено несколько форм навигации по гиперссылке. Например:
В оглавлении, расположенном в верхней части отчета по кодовому интерфейсу, содержатся ссылки на каждый подраздел.
Можно щелкнуть каждое имя функции, чтобы перейти к ее определению в model.c
Можно щелкнуть имя файла заголовка каждой функции, чтобы перейти к списку источников файлов заголовка.
Если для модели выбран параметр Код для модели (Code-to-model), то для перехода в соответствующее расположение на экране модели можно щелкнуть гиперссылки для любого из следующих вариантов.
Аргумент функции
Возвращаемое значение функции
Inport
Вспомогательный порт
Параметр интерфейса (если источником параметров является блок)
Хранилище данных (если источником хранилища данных является блок памяти хранилища данных)
Для перехода назад и вперед в отчете о создании кода HTML используйте кнопки Назад и Вперед над разделом Содержимое в левом верхнем углу отчета.
Подраздел Entry-Point Functions отчета по интерфейсу кода содержит следующую информацию о каждом интерфейсе для каждой функции точки входа модели, включая model_initialize, model_step, и (если применимо) model_reset и model_terminate.
| Область | Описание |
|---|---|
| Функция: | Список имен функций. Можно щелкнуть имя функции, чтобы перейти к ее определению в |
| Прототип | Отображает прототип функции, включая возвращаемое значение функции, имя и аргументы. |
| Описание | Содержит текстовое описание назначения функции в приложении. |
| Выбор времени | Описывает временные характеристики функции, например, сколько раз она вызывается, или если она вызывается периодически, и в какой временной интервал. Пример многоскоростного синхронизации см. в следующем rtwdemo_mrmtbb отрывок отчета. |
| Аргументы | Если функция имеет аргументы, отображает число, имя, тип данных и описание Simulink ® для каждого аргумента. При выборе параметра Code-to-model для модели можно щелкнуть гиперссылку в описании, чтобы перейти к блоку, соответствующему аргументу в отображении модели. Примеры аргументов см. в разделеrtwdemo_fcnprotoctrl выдержка из отчета ниже. |
| Возвращаемое значение | Если функция имеет возвращаемое значение, в этом поле отображаются тип данных возвращаемого значения и описание Simulink. Если для модели выбран параметр «Код для модели», можно щелкнуть гиперссылку в описании, чтобы перейти к блоку, соответствующему возвращаемому значению в отображении модели. Пример возвращаемого значения см. в следующем rtwdemo_fcnprotoctrl отрывок отчета. |
| Файл заголовка | Список имен заголовочных файлов для функции. Можно щелкнуть имя файла заголовка, чтобы перейти к списку источников файлов заголовка. |

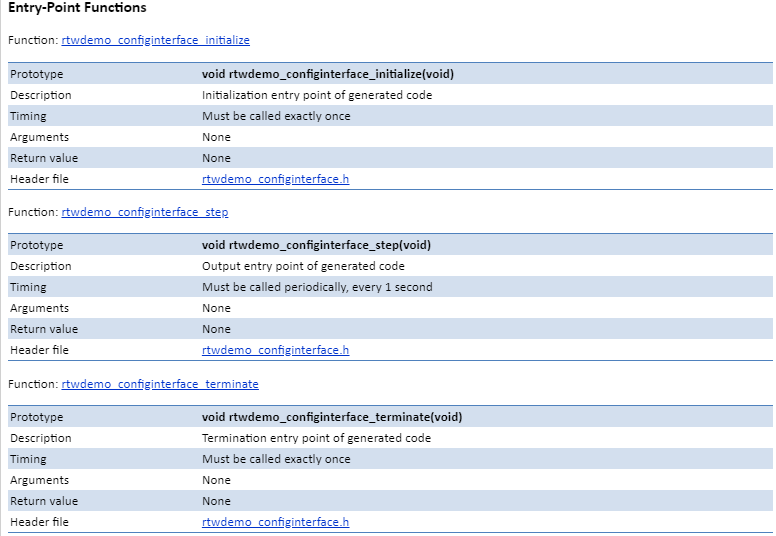

Например, вот подраздел «Функции точек входа» для модели. rtwdemo_configinterface.

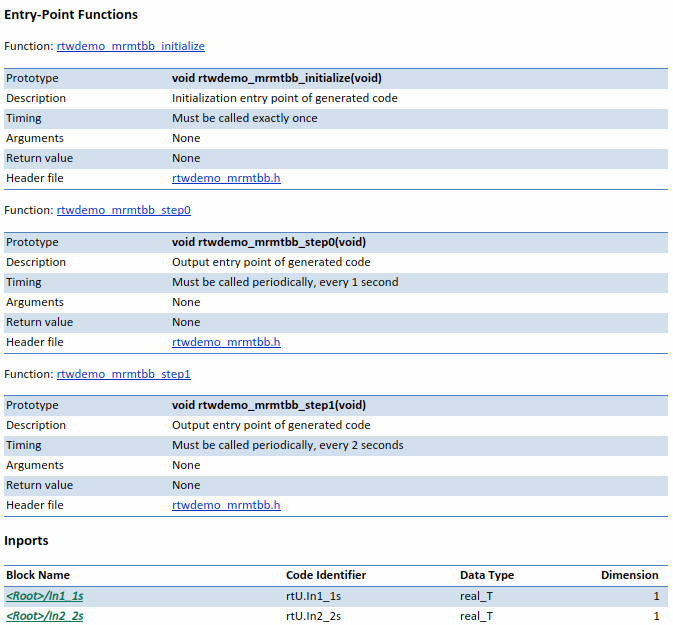

Для иллюстрации того, как информация о синхронизации может быть перечислена для многоскоростной модели, ниже приведены подразделы Entry-Point Functions и Inports для модели. rtwdemo_mrmtbb. Эта многоскоростная модель многозадачности с дискретным временем содержит блоки Inport 1 и 2, которые задают 1-секундное и 2-секундное время выборки соответственно. Время выборки ограничивается указанным временем с помощью опции Ограничение времени периодической выборки (Periodic sample time constraint) на панели Решатель (Solver) диалогового окна Параметры конфигурации (Configuration Parameters).

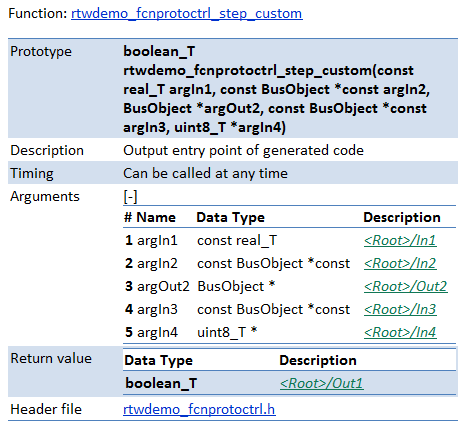

Для иллюстрации отображения аргументов функции и возвращаемых значений в отчете ниже приведено описание функции начального уровня функции шага модели для модели. rtwdemo_fcnprotoctrl.
Подразделы Inports и Outports отчета по кодовому интерфейсу содержат следующую информацию о каждом входе и выходе в модели.
| Область | Описание |
|---|---|
| Имя блока | Отображает имя блока Simulink для входа или выхода. Если для модели выбран параметр Код для модели (Code-to-model), можно щелкнуть каждое значение «Имя блока» (inport или outport Block Name), чтобы перейти к его расположению на экране модели. |
| Идентификатор кода | Перечисляет идентификатор, связанный с данными ввода или вывода в сгенерированном коде, следующим образом:
|
| Тип данных | Список типов данных для порта ввода или экспорта. |
| Вычисление |
Для записей с фиксированной точкой перечисляет тип данных и длину дроби с помощью обозначения типа данных с фиксированной точкой Simulink. Примечание Для просмотра информации о масштабировании с фиксированной точкой в отчете необходимо иметь лицензию Fixed-Point Designer™. Дополнительные сведения о том, как масштабирование представлено в таблице, см. в разделах Тип данных с фиксированной точкой и Нотация масштабирования (Конструктор с фиксированной точкой). |
| Измерение | Перечисляет размеры входного или выходного порта (например, 1 или [4, 5]). |

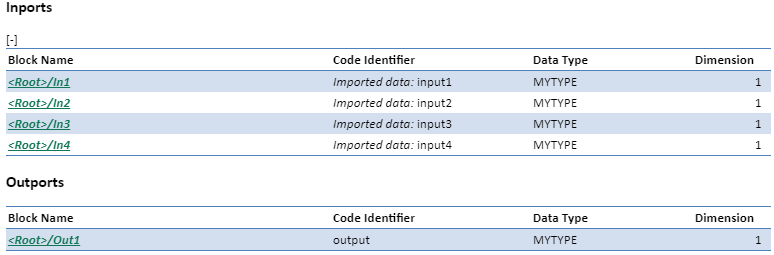

Например, вот подразделы Inports и Outports для модели. rtwdemo_configinterface.
Подраздел Interface Parameters отчета о кодовом интерфейсе содержит следующую информацию о настраиваемых параметрах, связанных с моделью.
| Область | Описание |
|---|---|
| Источник параметров | Перечисляет источник значения параметра следующим образом:
|
| Идентификатор кода | Список идентификаторов, связанных с настраиваемыми данными параметров в сгенерированном коде, следующим образом:
|
| Тип данных | Список типов данных настраиваемого параметра. |
| Вычисление |
Для записей с фиксированной точкой перечисляет тип данных и длину дроби с помощью обозначения типа данных с фиксированной точкой Simulink. Примечание Для просмотра информации о масштабировании с фиксированной точкой в отчете необходимо иметь лицензию Fixed-Point Designer. Дополнительные сведения о том, как масштабирование представлено в таблице, см. в разделах Тип данных с фиксированной точкой и Нотация масштабирования (Конструктор с фиксированной точкой). |
| Измерение | Список размеров настраиваемого параметра (например, 1 или [4, 5, 6]). |

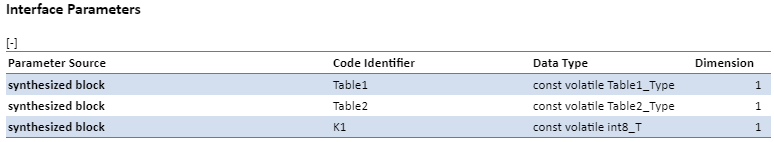

Например, вот подраздел Interface Parameters для модели. rtwdemo_configinterface (с помощью кнопки «Класс глобального хранилища», выбранной в окне модели).
Подраздел Data Stores отчета по кодовому интерфейсу предоставляет следующую информацию о глобальных хранилищах данных и хранилищах данных с не-auto хранилища, связанные с моделью.
| Область | Описание |
|---|---|
| Источник хранилища данных | Перечисляет источник памяти хранилища данных следующим образом:
|
| Идентификатор кода | Перечисляет идентификатор, связанный с данными хранилища данных в сгенерированном коде, следующим образом:
|
| Тип данных | Список типов данных хранилища данных. |
| Вычисление |
Для записей с фиксированной точкой перечисляет тип данных и длину дроби с помощью обозначения типа данных с фиксированной точкой Simulink. Примечание Для просмотра информации о масштабировании с фиксированной точкой в отчете необходимо иметь лицензию Fixed-Point Designer. Дополнительные сведения о том, как масштабирование представлено в таблице, см. в разделах Тип данных с фиксированной точкой и Нотация масштабирования (Конструктор с фиксированной точкой). |
| Измерение | Перечисляет размеры хранилища данных (например, 1 или [1, 2]). |
Например, вот подраздел Хранилища данных для модели. rtwdemo_configinterface (с помощью кнопки «Класс глобального хранилища», выбранной в окне модели).
Следующие ограничения применяются к разделу интерфейса кода отчетов о создании кода HTML.
Отчет о кодовом интерфейсе не поддерживает интерфейс GRT с целевым интерфейсом ERT или упаковкой кода класса C++. Для этих конфигураций отчет по кодовому интерфейсу не создается и не отображается на панели Содержимое отчета по созданию HTML-кода.
Отчет интерфейса кода поддерживает данные, разрешенные для большинства классов хранения, за исключением случаев, когда свойства класса хранения задаются одним из следующих способов:
Свойство класса хранения Type имеет значение FlatStructure. Например, BitField и Struct классы хранения в пакете Simulink имеют тип, равный FlatStructure.
Свойство класса хранения Type имеет значение Other. Например, GetSet класс хранения в пакете Simulink имеет тип, равный Other.
Свойство класса хранения Data access имеет значение Pointer, указывающее, что импортированные символы объявляются как переменные указателя, а не простые переменные. Это свойство доступно только в том случае, если для свойства класса хранения Область данных установлено значение Imported или Instance-specific.
В этих случаях в отчете отображаются пустые поля Тип данных и Измерение.
Для экспортов отчет интерфейса кода не может описать связанную память (тип данных и размеры), если память оптимизирована. В этих случаях в отчете отображаются пустые поля Тип данных и Измерение.
Отчет интерфейса кода не поддерживает замену типа данных с помощью панели «Создание кода» > «Замена типа данных» диалогового окна «Параметры конфигурации». Типы данных, перечисленные в отчете, будут связаны со встроенными типами данных, а не с указанными типами данных замены.
