Создайте и настройте файл ASAP2 и файл CDF (формат данных калибровки) для модели с помощью инструмента «Создать файлы калибровки». По умолчанию инструмент создает последнюю поддерживаемую версию файла A2L в соответствии со стандартами ASAM MCD-2 MC, но можно создать другую версию. Можно настроить параметры файлов калибровки, такие как версия файла A2L и тип схемы для файла CDF. Для получения дополнительной информации о стандарте ASAM MCD-2 MC (ASAP2) и стандартах ASAM CDF перейдите на веб-сайт ASAM по адресу www.asam.net.
Введите кодовую перспективу модели.
Создайте модель.

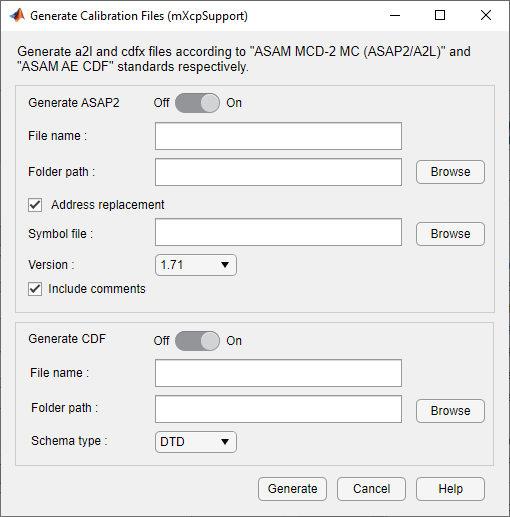

На вкладке C CODE выберите «Общий доступ» > «Создать файлы калибровки».
Примечание
Для адаптивных моделей AUTOSAR выберите AUTOSAR > Поделиться > Создать файлы калибровки.
С помощью инструмента можно создавать A2L и cdfx файлы одновременно для модели. Инструмент можно использовать для моделей, настроенных с использованием целевого файла системы на основе ERT, GRT или Adaptive AUTOSAR.
ASAP2 определяет формат описания внутренних переменных ECU, используемых при измерении и калибровке. Чтобы создать файл ASAP2, выполните следующие действия.
По умолчанию опция «Создать ASAP2» включена. Если он не включен, переместите ASAP2 Generate в положение on, чтобы включить генерацию A2L.
Чтобы изменить имя файла A2L укажите новое имя в поле Имя файла.
По умолчанию генератор кода использует папку построения для пути к папке выбранной модели. Если требуется указать другой путь к папке для файла A2L, это можно сделать в поле Путь к папке.
Чтобы заменить адреса ECU в файле A2L, укажите файл символа, связанный с исполняемым файлом приложения, в поле Файл символа. В противном случае очистите поле Замена адреса.
Установите для параметра Версия требуемую версию создаваемого файла A2L. Версия по умолчанию - 1.71.
Чтобы исключить комментарии из файла A2L, снимите флажок Включить комментарии.
Щелкните Создать (Generate).
Вы также можете использовать coder.asap2.export для создания файла A2L.
ASAM CDF определяет формат описания данных для хранения значений параметров ECU и связанных метаданных. В файлах ASAM CDF используется XML, который можно легко проверить, отредактировать, импортировать и экспортировать с помощью инструментов калибровки и редакторов XML. Чтобы создать файл CDF с помощью инструмента, выполните следующие действия.
Переместите элемент Generate CDF (генерировать CDF) во включенное положение.
Чтобы изменить имя файла CDF, укажите его в поле Имя файла.
По умолчанию генератор кода выбирает папку построения для пути к папке выбранной модели. Если требуется указать другой путь к папке для файла CDF, это можно сделать в поле Путь к папке.
Используйте поле Тип схемы, чтобы установить значение XSD (Определение схемы XML) или DTD (Определение типа документа). Тип схемы DTD используется по умолчанию.
Также можно использовать coder.cdf.export для создания файла CDF.
coder.asap2.export | coder.cdf.export
