Диалоговое окно «Выбор C API с параметрами конфигурации»

Выберите C API из командной строки

В командной строке MATLAB ® можно использовать set_param для выбора или сброса параметров конфигурации модели C API. В командной строке MATLAB введите одну или несколько из следующих команд, где modelname - имя модели.

Чтобы выбрать Generate C API для сигналов, введите:

set_param('modelname','RTWCAPISignals','on')

Чтобы очистить API Generate C для сигналов, введите:

set_param('modelname','RTWCAPISignals','off')

Для выбора параметра Generate C API for: parameters введите:

set_param('modelname','RTWCAPIParams','on')

Чтобы снять флажок «Generate C API for: parameters», введите:

set_param('modelname','RTWCAPIParams','off')

Чтобы выбрать команду Генерировать C API для состояний, введите:

set_param('modelname','RTWCAPIStates','on')

Чтобы очистить API Generate C для состояний, введите:

set_param('modelname','RTWCAPIStates','off')

Для выбора пункта Generate C API for: root-level I/O введите:

set_param('modelname','RTWCAPIRootIO','on')

Чтобы очистить функцию Generate C API для ввода-вывода корневого уровня, введите:

set_param('modelname','RTWCAPIRootIO','off')

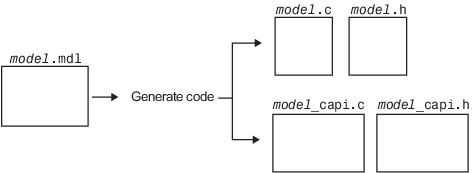

Сведения о файлах C API

model_capi.c (или .cpp) предоставляет внешним приложениям согласованный интерфейс с данными модели. В зависимости от настроек конфигурации, данные могут представлять собой сигнал, состояние, вход или выход корневого уровня или параметр. В этом документе термин «элемент данных» относится либо к сигналу, либо к состоянию, входу или выходу корневого уровня, либо к параметру. API C использует структуры, которые обеспечивают интерфейс для свойств элемента данных. Интерфейс упаковывает свойства каждого элемента данных в структуру данных. Если модель содержит несколько элементов данных, интерфейс генерирует массив структур данных. Элементы структуры данных сопоставляются со свойствами данных.

Для взаимодействия с элементами данных приложению требуются следующие свойства для каждого элемента данных:

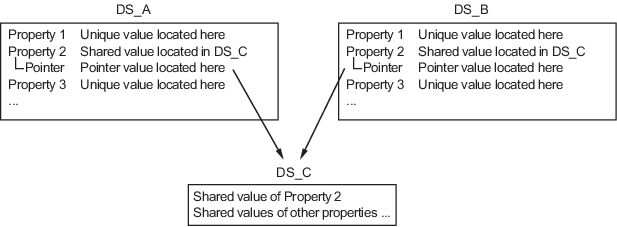

Как показано на следующем рисунке, свойства элемента А данных, например, находятся в структуре DS_A данных. Свойства элемента данных B находятся в структуре данных DS_B.

Некоторые значения свойств могут быть уникальными для каждого элемента данных, а некоторые значения свойств могут быть общими для нескольких элементов данных. Например, имя имеет уникальное значение для каждого элемента данных. Уникальные значения свойств помещаются непосредственно в структуру элемента данных. Значение имени элемента A данных находится в DS_A, а значение имени элемента B данных - в DS_B.

Но тип данных может быть свойством, значение которого имеет несколько элементов данных. Возможность некоторых элементов данных совместно использовать свойство позволяет C API иметь возможность повторного использования. В этом случае интерфейс помещает только значение индекса в DS_A и значение индекса в DS_B. Эти индексы указывают на другую структуру данных, DS_C, которая содержит фактическое значение типа данных. На следующем рисунке эта схема показана более подробно.

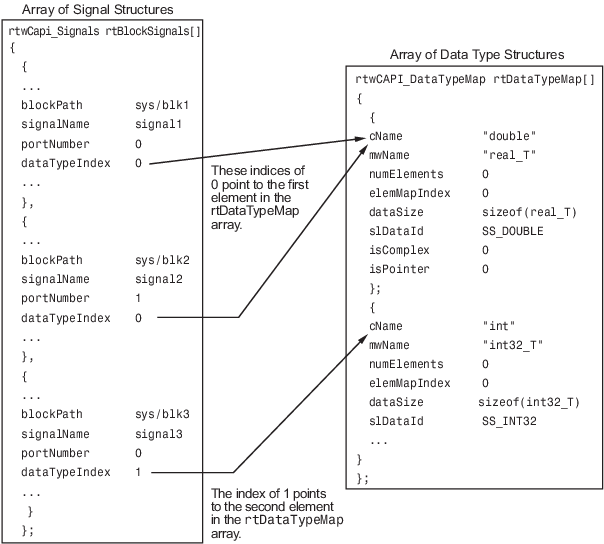

На рисунке показаны три сигнала. signal1 и signal2 совместно использовать один и тот же тип данных, double. Вместо указания этого значения типа данных в каждой структуре сигнальных данных интерфейс предоставляет только значение индекса 0 в структуре. "double" описывается записью 0 в rtDataTypeMap массив, на который ссылаются оба сигнала. Кроме того, значения свойств могут быть разделены между сигналами, состояниями, входами/выходами корневого уровня и параметрами, поэтому состояния, входы/выходы корневого уровня и параметры также могут ссылаться на double запись в rtDataTypeMap массив. Это повторное использование информации уменьшает размер памяти сгенерированного интерфейса.

Структурные массивы, созданные в файлах C API

Как и в случае типа данных, интерфейс отображает другие общие свойства (такие как адрес, измерение, масштабирование с фиксированной точкой и время выборки) в отдельные структуры и предоставляет индекс в структуре для элемента данных. Полный список определений структуры см. в файле matlabroot/rtw/c/src/rtw_capi.h. Этот файл также описывает каждый элемент в структуре. Массивы структуры, созданные в model_capi.c (или .cpp) файлы имеют типы структуры, определенные в rtw_capi.h файл. Ниже приведено краткое описание структурных массивов, созданных в model_capi.c (или .cpp):

Создание файлов API примера C

Подтемы Сигналы C API, Состояния C API, Входы и выходы C API Root-Level и Параметры C API обсуждают сгенерированные структуры C API, используя пример модели rtwdemo_capi. Чтобы создать код из примерной модели, выполните следующие действия.

Примеры кода C API в следующих подтемах создаются с C в качестве целевого языка.

Эта модель имеет три глобальных блочных выходных сигнала, которые будут отображаться в генерируемом C API коде:

Модель также имеет два дискретных состояния, которые появятся в сгенерированном коде C API:

Модель имеет входы/выходы корневого уровня, которые появятся в сгенерированном коде C API, если выбрать параметр конфигурации модели Generate C API for: root-level I/O:

Кроме того, модель имеет пять глобальных параметров блоков, которые будут отображаться в генерируемом C API-коде:

Сигналы C API

rtwCAPI_Signals структура захватывает информацию о сигнале, включая имя сигнала, адрес, путь блока, номер выходного порта, информацию о типе данных, информацию о размерах, информацию о фиксированной точке и информацию о времени выборки.

Вот раздел кода в rtwdemo_capi_capi.c который предоставляет информацию о сигналах C API для верхней модели в rtwdemo_capi:

/* Block output signal information */
static const rtwCAPI_Signals rtBlockSignals[] = {
  /* addrMapIndex, sysNum, blockPath,
   * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex
   */
  { 0, 0, "rtwdemo_capi/Gain1",
    "top_sig1", 0, 0, 0, 0, 0 },

  { 1, 0, "rtwdemo_capi/lu2d",
    "sig2_eg", 0, 0, 1, 0, 0 },

  {
    0, 0, (NULL), (NULL), 0, 0, 0, 0, 0
  }
};

  { 0, 0, "rtwdemo_capi/Gain1",
    "top_sig1", 0, 0, 0, 0, 0 },

Каждый элемент массива, за исключением последнего, описывает один выходной порт для блочного сигнала. Конечный элемент массива является дозорным, при этом все элементы имеют нулевые значения. Например, проверьте второй сигнал, описанный следующим кодом:

  { 1, 0, "rtwdemo_capi/lu2d",
    "sig2_eg", 0, 0, 1, 0, 0 },

Этот сигнал, именованный sig2_eg, - выходной сигнал первого порта блока; rtwdemo_capi/lu2d. (Этот порт является первым портом, поскольку отсчитываемый от нуля индекс для portNumber отображаемому во второй строке присваивается значение 0.)

Адрес этого сигнала задается addrMapIndex, которая в данном примере отображается в первой строке как 1. Это обеспечивает индекс в rtDataAddrMap массив, найден позже в rtwdemo_capi_capi.c:

/* Declare Data Addresses statically */
static void* rtDataAddrMap[] = {
  &rtwdemo_capi_B.top_sig1,            /* 0: Signal */
  &sig2_eg[0],                         /* 1: Signal */
  &rtwdemo_capi_DWork.top_state,       /* 2: Discrete State */
  &rtP_Ki,                             /* 3: Model Parameter */
  &rtP_Kp,                             /* 4: Model Parameter */
  &rtP_p1[0],                          /* 5: Model Parameter */
  &rtP_p2[0],                          /* 6: Model Parameter */
  &rtP_p3[0],                          /* 7: Model Parameter */
};

Индекс 1 указывает на второй элемент в rtDataAddrMap массив. От rtDataAddrMap массив, можно сделать вывод, что адрес этого сигнала &sig2_eg[0].

Этот уровень косвенности поддерживает несколько экземпляров кода одной модели. В нескольких случаях информация о сигнале остается постоянной, за исключением адреса. В этом случае модель является единственным экземпляром. Следовательно, rtDataAddrMap объявляется статически. При создании многократно используемого кода создается функция инициализации, которая динамически инициализирует адреса для каждого экземпляра. Дополнительные сведения о создании многократно используемого кода см. в разделах Настройка генерации кода C для функций точек входа модели и Настройка поддержки повторного использования кода.

dataTypeIndex предоставляет индекс в rtDataTypeMap массив, найден позже в rtwdemo_capi_capi.c, указывающий тип данных сигнала:

/* Data Type Map - use dataTypeMapIndex to access this structure */
static const rtwCAPI_DataTypeMap rtDataTypeMap[] = {
  /* cName, mwName, numElements, elemMapIndex, dataSize, slDataId, *
   * isComplex, isPointer */
  { "double", "real_T", 0, 0, sizeof(real_T), SS_DOUBLE, 0, 0 }
};

Потому что индекс 0 для sig2_egиндекс указывает на первый структурный элемент в массиве. Можно сделать вывод, что тип данных сигнала - double. Значение isComplex является 0, указывая, что сигнал не является сложным. Вместо предоставления информации о типе данных непосредственно в rtwCAPI_Signals Вводят структуру, уровень косвенности. Параллелизм позволяет нескольким сигналам, которые совместно используют один и тот же тип данных, указывать на одну структуру карты, сохраняя память для каждого сигнала.

dimIndex (индекс размеров) обеспечивает индекс в rtDimensionMap массив, найден позже в rtwdemo_capi_capi.c, указывая размеры сигнала. Потому что этот индекс 1 для sig2_eg, индекс указывает на второй элемент в rtDimensionMap массив:

/* Dimension Map - use dimensionMapIndex to access elements of ths structure*/
static const rtwCAPI_DimensionMap rtDimensionMap[] = {
  /* dataOrientation, dimArrayIndex, numDims, vardimsIndex */
  { rtwCAPI_SCALAR, 0, 2, 0 },

  { rtwCAPI_VECTOR, 2, 2, 0 },
...
};

Из этой структуры можно сделать вывод, что это нескалярный сигнал, имеющий размерность 2. dimArrayIndex значение, 2, обеспечивает индекс в rtDimensionArray, найдено позже в rtwdemo_capi_capi.c:

/* Dimension Array- use dimArrayIndex to access elements of this array */
static const uint_T rtDimensionArray[] = {
  1,                                   /* 0 */
  1,                                   /* 1 */
  2,                                   /* 2 */
...
};

fxpIndex (индекс с фиксированной точкой) обеспечивает индекс в rtFixPtMap массив, найден позже в rtwdemo_capi_capi.c, указывая фиксированную информацию о сигнале. Ваш код может использовать информацию масштабирования для вычисления реального значения сигнала, используя уравнение V=SQ+Bгде V - «реальное» (то есть базовое-10) значение, S - заданный пользователем наклон, Q - «квантованное фиксированное значение» или «сохраненное целое число», а B - заданное пользователем смещение. Дополнительные сведения см. в разделе Масштабирование (конструктор фиксированных точек).

Потому что этот индекс 0 для sig2_eg, сигнал не имеет информации с фиксированной точкой. Нулевой индекс отображения с фиксированной точкой означает, что сигнал не имеет информации с фиксированной точкой.

sTimeIndex (индекс времени выборки) обеспечивает индекс для rtSampleTimeMap массив, найден позже в rtwdemo_capi_capi.c, указывая информацию о задаче о сигнале. При регистрации многоскоростных сигналов или условно выполненных сигналов может быть полезна информация выборки.

Состояния API C

rtwCAPI_States структура захватывает информацию о состоянии, включая имя состояния, адрес, путь блока, тип (непрерывный или дискретный), информацию о типе данных, информацию о размерах, информацию о фиксированных точках и информацию о времени выборки.

Вот раздел кода в rtwdemo_capi_capi.c которая предоставляет информацию о состояниях C API для верхней модели в rtwdemo_capi:

/* Block states information */
static const rtwCAPI_States rtBlockStates[] = {
  /* addrMapIndex, contStateStartIndex, blockPath,
   * stateName, pathAlias, dWorkIndex, dataTypeIndex, dimIndex,
   * fixPtIdx, sTimeIndex, isContinuous
   */
  { 2, -1, "rtwdemo_capi/Delay1",
    "top_state", "", 0, 0, 0, 0, 0, 0 },

  {
    0, -1, (NULL), (NULL), (NULL), 0, 0, 0, 0, 0, 0
  }
};

Каждый элемент массива, за исключением последнего, описывает состояние в модели. Конечный элемент массива является дозорным, при этом все элементы имеют нулевые значения. В этом примере код C API для модели верхнего уровня отображает одно состояние:

  { 2, -1, "rtwdemo_capi/Delay1",
    "top_state", "", 0, 0, 0, 0, 0, 0 },

Это состояние, с именем top_state, определяется для блока rtwdemo_capi/Delay1. Значение isContinuous равно нулю, что указывает на то, что состояние является дискретным, а не непрерывным. Другие поля соответствуют аналоговым эквивалентам сигналов, описанным в C API Signals, следующим образом:

Входы и выходы на корневом уровне C API

rtwCAPI_Signals структура захватывает входную/выходную информацию корневого уровня, включая имя ввода/вывода, адрес, путь блока, номер порта, информацию о типе данных, информацию о размерах, информацию о фиксированных точках и информацию о времени выборки. (Эта структура также используется для блочных выходных сигналов, как описано ранее в C API Signals.)

Вот раздел кода в rtwdemo_capi_capi.c которая предоставляет информацию о входах/выходах корневого уровня C API для верхней модели в rtwdemo_capi:

/* Root Inputs information */
static const rtwCAPI_Signals rtRootInputs[] = {
  /* addrMapIndex, sysNum, blockPath,
   * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex
   */
  { 3, 0, "rtwdemo_capi/In1",
    "", 1, 0, 0, 0, 0 },

  { 4, 0, "rtwdemo_capi/In2",
    "", 2, 0, 0, 0, 0 },

  { 5, 0, "rtwdemo_capi/In3",
    "", 3, 0, 0, 0, 0 },

  { 6, 0, "rtwdemo_capi/In4",
    "", 4, 0, 0, 0, 0 },

  {
    0, 0, (NULL), (NULL), 0, 0, 0, 0, 0
  }
};

/* Root Outputs information */
static const rtwCAPI_Signals rtRootOutputs[] = {
  /* addrMapIndex, sysNum, blockPath,
   * signalName, portNumber, dataTypeIndex, dimIndex, fxpIndex, sTimeIndex
   */
  { 7, 0, "rtwdemo_capi/Out1",
    "", 1, 0, 0, 0, 0 },

  { 8, 0, "rtwdemo_capi/Out2",
    "", 2, 0, 0, 0, 0 },

  { 9, 0, "rtwdemo_capi/Out3",
    "", 3, 0, 0, 0, 0 },

  { 10, 0, "rtwdemo_capi/Out4",
    "", 4, 0, 0, 0, 0 },

  { 11, 0, "rtwdemo_capi/Out5",
    "sig2_eg", 5, 0, 1, 0, 0 },

  { 12, 0, "rtwdemo_capi/Out6",
    "", 6, 0, 1, 0, 0 },

  {
    0, 0, (NULL), (NULL), 0, 0, 0, 0, 0
  }
};

Для получения информации о интерпретации значений в rtwCAPI_Signals см. предыдущий раздел «Сигналы API C».

Параметры C API

rtwCAPI_BlockParameters и rtwCAPI_ModelParameters структуры захватывают информацию о параметрах, включая имя параметра, путь блока (для параметров блока), адрес, информацию о типе данных, информацию о размерах и информацию о фиксированных точках.

rtModelParameters массив содержит записи для переменных рабочей области, на которые ссылаются как на настраиваемые параметры блока Simulink или данные потока состояния области компьютера. Например, настраиваемые параметры включают Simulink.Parameter объекты, использующие класс хранения, отличный от Auto. Программное обеспечение Simulink Coder назначает только свои элементы NULL или нулевые значения при отсутствии таких данных.

Настройка, выбранная для параметра конфигурации модели Поведение параметра по умолчанию (Default parameter behavior), определяет, как информация генерируется в rtBlockParameters массив в model_capi.c (или .cpp).

Последний элемент каждого массива является дозорным, все элементы которого имеют нулевые значения.

Вот rtBlockParameters массив, сгенерированный по умолчанию в rtwdemo_capi_capi.c:

/* Individual block tuning is not valid when inline parameters is *
 * selected. An empty map is produced to provide a consistent     *
 * interface independent  of inlining parameters.                 *
 */
static const rtwCAPI_BlockParameters rtBlockParameters[] = {
  /* addrMapIndex, blockPath,
   * paramName, dataTypeIndex, dimIndex, fixPtIdx
   */
  {
    0, (NULL), (NULL), 0, 0, 0
  }
};

В этом примере генерируется только последний контрольный элемент массива со всеми членами структуры. rtwCAPI_BlockParameters установить в значение NULL и нулевые значения. Это связано с тем, что для поведения параметра по умолчанию установлено значение Inlined по умолчанию для rtwdemo_capi пример модели. Если для параметра Поведение по умолчанию (Default parameter behavior) задано значение Tunableпараметры блока генерируются в rtwCAPI_BlockParameters структура. Однако переменные MATLAB и настраиваемые параметры отображаются в rtwCAPI_ModelParameters структура.

Вот rtModelParameters массив, сгенерированный по умолчанию в rtwdemo_capi_capi.c:

/* Tunable variable parameters */
static const rtwCAPI_ModelParameters rtModelParameters[] = {
  /* addrMapIndex, varName, dataTypeIndex, dimIndex, fixPtIndex */
  { 2, TARGET_STRING("Ki"), 0, 0, 0 },

  { 3, TARGET_STRING("Kp"), 0, 0, 0 },

  { 4, TARGET_STRING("p1"), 0, 2, 0 },

  { 5, TARGET_STRING("p2"), 0, 3, 0 },

  { 6, TARGET_STRING("p3"), 0, 4, 0 },

  { 0, (NULL), 0, 0, 0 }
};

В этом примере rtModelParameters содержит записи для каждой переменной, на которую ссылаются как на настраиваемый параметр блока Simulink.

Например, varName (имя переменной) четвертого параметра p2. Другие поля соответствуют аналоговым эквивалентам сигналов, описанным в C API Signals, следующим образом:

Дополнительные сведения о настраиваемом хранении параметров в сгенерированном коде см. в разделе Как сгенерированный код хранит внутренний сигнал, состояние и данные параметров.

Сопоставить структуры данных API C с rtModel

Структура данных модели в реальном времени инкапсулирует данные модели и связанную с ними информацию, которая полностью описывает модель. При выборе функции C API и генерации кода генератор кода Simulink Coder добавляет другой элемент в структуру данных модели в реальном времени, созданную в model.h:

/*
 * DataMapInfo:
 * The following substructure contains information regarding
 * structures generated in the model's C API.
 */
struct {
  rtwCAPI_ModelMappingInfo mmi;
} DataMapInfo;

Этот член определяет mmi (для информации о отображении модели) типа struct rtwCAPI_ModelMappingInfo. Сооружение расположено в matlabroot/rtw/c/src/rtw_modelmap.h. mmi подструктура определяет интерфейс между моделью и файлами C API. Более конкретно, члены mmi сопоставить структуру данных модели в реальном времени со структурами в model_capi.c (или .cpp).

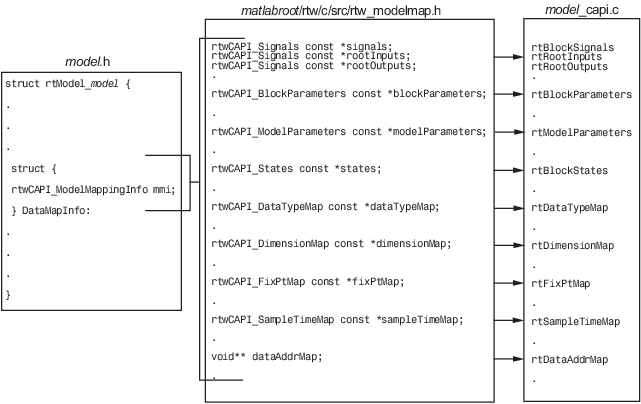

Инициализация значений mmi элементы в массивах выполняют сопоставление, как показано в сопоставлении модели с массивами структур API C. Каждый член указывает на один из массивов структур в созданном файле C API. Например, адрес rtBlockSignals массив структур выделен первому члену mmi подструктура в model.c (или .cpp), используя следующий код в rtw_modelmap.h файл:

/* signals */
struct {
    rtwCAPI_Signals const *signals;     /* Signals Array */
    uint_T                numSignals;   /* Num Signals   */
    rtwCAPI_Signals const *rootInputs;  /* Root Inputs array */
    uint_T               numRootInputs; /* Num Root Inputs  */
    rtwCAPI_Signals const *rootOutputs; /* Root Outputs array */
    uint_T               numRootOutputs;/* Num Root Outputs  */
} Signals;

Функция инициализации модели в model.c (или .cpp) выполняет инициализацию путем вызова функции инициализации C API. Например, следующий код генерируется в функции инициализации модели, например, модели rtwdemo_capi:

/* Initialize DataMapInfo substructure containing ModelMap for C API */
rtwdemo_capi_InitializeDataMapInfo(rtwdemo_capi_M);
