Открытие модели rtwdemo_preservedimensions.

В диалоговом окне «Параметры конфигурации» убедитесь, что для параметра Array layout установлено значение Row-major.

Откройте приложение Embedded Coder.

На вкладке C Code откройте редактор Code Mappings. Выберите Интерфейс кода > Сопоставления кодов по умолчанию. Этот параметр связывает редактор «Сопоставления кодов» и панель «Инспектор свойств».

На вкладке Значения по умолчанию выберите категорию Ввод. Указан класс хранилища ExportToFile. В Инспекторе свойств в разделе «Код» выберите свойство PreserureDimensions.

Для программной настройки свойства PreserureDimensions используйте coder.mapping.defaults.set в окне команд MATLAB:

coder.mapping.defaults.set('rtwdemo_preservedimensions', 'Inports',...
  'Storageclass', 'ExportToFile',...
  'PreserveDimensions', 'off')

Можно создать новый класс хранения в Embedded Coder ®, а затем указать этот класс для сохранения размеров. Дополнительные сведения см. в разделе Сохранение размеров для новых классов хранения.

Список поддерживаемых классов хранения см. в разделе Поддерживаемые классы хранения для сохранения измерений.

Создание и просмотр кода. Созданный код сохраняет размеры корневых портов ввода.

real_T rtPressure[2][3];
real_T rtTargetVolume[2][3];
real_T rtTemperature[2][3];

На вкладке Код C откройте Интерфейс кода > Сопоставления кодов отдельных элементов.

В редакторе сопоставлений кодов выберите вкладку «Сигналы/Состояния». Раздел «Сигналы» в настоящее время пуст. В данной модели может быть несколько сигналов. Некоторые из этих сигналов могут не иметь значения при конфигурировании генерации кода. Сигналы можно пометить как интересующие сигналы, релевантные для конфигурации генерации кода. При явном добавлении сигнала он добавляется в редактор сопоставлений кода.

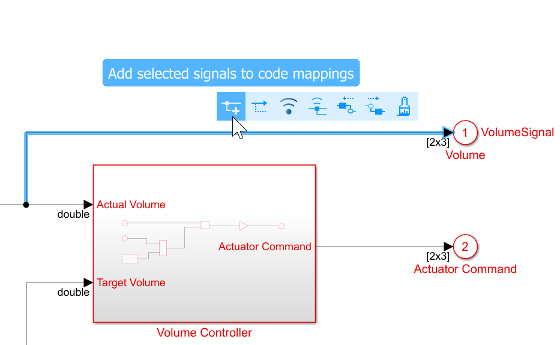

В редакторе сопоставлений кодов откройте вкладку «Сигналы/Состояния». Выберите в редакторе Simulink ® сигнал, который требуется добавить в редактор сопоставлений кода. Сделайте паузу на многоточии (...), которое появляется выше или ниже сигнальной линии, чтобы открыть панель действий. Нажмите кнопку Add selected signals to code mappings (Добавить выбранные сигналы в сопоставления кода). Сигнал заполняется в таблице Сигналы (Signals) в редакторе Сопоставления кодов (Code Mappings).

В этом примере выберите сигнал, поступающий из подсистемы Volume Controller в команду outport Activor Command, и нажмите кнопку Add selected signals to code mappings.

Согласно конфигурациям на закладке Data Defaults, классом хранения сигналов по умолчанию является Localizable. Конфигурация по умолчанию для сигналов также определяет сохранение размеров многомерных массивов.

По умолчанию класс хранения индивидуально добавленного сигнала конфигурируется как Auto. Можно переопределить конфигурацию по умолчанию для отдельного сигнала, изменив спецификацию добавленного сигнала на вкладке Сигналы/состояния.

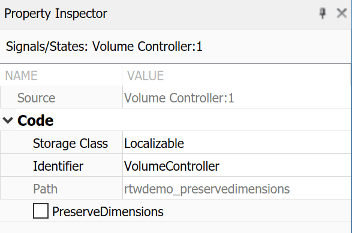

Если необходимо применить параметры по умолчанию, установите для класса хранения значение Model default: Localizable. Если требуется ведение того же класса хранения, Localizable, но не сохранять размеры для выбранного сигнала, укажите класс хранения как Localizable и очистите свойство PreserureDimensions в инспекторе свойств.

В инспекторе свойств укажите имя сигнала в свойстве «Идентификатор», например VolumeController.

Создание и просмотр кода. Сгенерированный код не сохраняет размеры отдельного сигнала, но предназначен для других сигналов.

/* Definition for custom storage class: Localizable */
static real_T LogSignal[11][9];        /* '<S2>/Log volume difference' */
real_T VolumeController[6];            /* '<S3>/Gain' */
static real_T rtIterationCount[2][3];  /* '<S2>/IterationCount' */
static real_T rtIterationCount_g[2][3];/* '<S2>/PreviousVolumeErrorAverage' */
static real_T rtVolumedifference[2][3];/* '<S1>/Volume difference' */
