Заменить coder.ceval Вызовы внешних функций

coder.ceval функция вызывает внешние функции C/C + + из кода, сгенерированного из кода MATLAB ®. Программное обеспечение для замены кода поддерживает замену функции, указанной при вызове coder.ceval. Применение этого сценария замены кода заключается в написании общего кода MATLAB, который можно настроить для различных платформ с заменой кода. Библиотека замены кода может определять аппаратные замены кода для вызова функции. Использовать coder.ceval в коде MATLAB, из которого требуется создать код C, используя:

  • MATLAB Coder™

  • Код MATLAB в функциональном блоке Simulink ® MATLAB

Для разработки библиотеки замены кода используйте интерактивный или программный подход. Дополнительные сведения см. в разделе Разработка библиотеки замены кода.

Примеры файлов

Для примеров интерактивной разработки библиотеки замены кода и программной разработки библиотеки замены кода необходимо настроить следующее:

  • Пользовательская функция C my_add.c.

    /* my_add.c */

#include "my_add.h"

double my_add(double in1, double in2)
{
  return in1 + in2;
}

  • Пользовательский файл заголовка C my_add.h.

    /* my_add.h */

double my_add(double in1, double in2);

  • Функция MATLAB call_my_add.m, которая использует coder.ceval призвать my_add.c.

    function y = call_my_add(in1, in2)  %#codegen

y=0.0;

if ~coder.target('Rtw')
% Executing in MATLAB, call MATLAB equivalent of C function my_add
  y= in1+in2;
else
% Executing in generated code, call C function my_add
  y = coder.ceval('my_add', in1, in2);
end

  • Тестовая функция MATLAB call_my_add_test.m, который звонит call_my_add.m.

    in1=10;
in2=20;

y = call_my_add(in1, in2);

disp('Output')
disp('y =')
disp(y);

  • Замена функции C my_add_replacement.c.

    /* my_add_replacement.c */

#include "my_add_replacement.h"

double my_add_replacement(double in1, double in2)
{
  return in1 + in2;
}

  • Файл заголовка замены C my_add_replacement.h.

    /* my_add_replacement.h */

double my_add_replacement(double in1, double in2);

Интерактивная разработка библиотеки замены кода

  1. Откройте инструмент замены кода (crtool) в командной строке MATLAB с помощью следующей команды:

    >>crtool

  2. Создайте таблицу.

    1. В меню crtool выберите File > New Table.

    2. На правой панели присвойте таблице имя crl_table_coder_cevals_calls. Нажмите кнопку «Применить».

  3. Создайте запись. В меню crtool выберите File > New entry > Function.

  4. Создание параметров записи. В раскрывающемся списке «Функция» выберите custom. Информация о функциях появляется в crtool. В этом примере укажите параметр как my_add .

  5. Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. В подразделе «Концептуальная функция» crtool укажите возвращаемый аргумент. y1и входные аргументы, u1 и u2 с двойным типом данных и скалярным типом аргументов.

  6. Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Для этого примера, чтобы указать, что аргументы реализации имеют тот же порядок и те же свойства, что и концептуальные аргументы, установите флажок Сделать концептуальный и аргумент реализации типами одного и того же типа.

    Укажите имя для функции замены в разделе Прототип функции.

  7. Укажите сведения о построении. Щелкните вкладку Сведения о построении, чтобы открыть панель требований к построению. Укажите файлы (источник, заголовок, объект), необходимые генератору кода для замены кода. В этом примере установите для файла заголовка Implementation значение my_add_replacement.h.

  8. Проверьте и сохраните таблицу. Перейдите на вкладку «Информация о сопоставлении» и убедитесь, что поля заполнены, как показано на рисунке. Щелкните Проверить запись. В меню crtool выберите Файл > Сохранить таблицу > Сохранить.

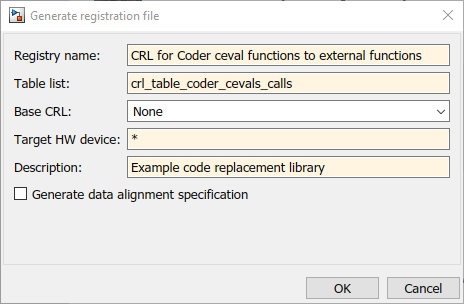

  9. Зарегистрируйте библиотеку замены кода. При регистрации создается библиотека, состоящая из указанных таблиц. Выберите «Файл» > «Создать файл регистрации». В диалоговом окне Создать файл регистрации заполните следующие поля:

    Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:

    >>sl_refresh_customizations

  10. Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.

Программная разработка библиотеки замены кода

  1. Откройте программный интерфейс в меню MATLAB, выбрав Создать > Функция.

  2. Создайте таблицу.

    1. Создайте функцию с именем таблицы библиотеки замены кода, которая не имеет аргументов и возвращает объект таблицы. Эту функцию можно использовать для вызова таблицы библиотеки замены кода.

    2. Создание объекта таблицы путем вызова RTW.TflTable.

    function hTable =  crl_table_coder_cevals_calls()
% Create a function to call the code replacement library table

%% Create a table object
hTable = RTW.TflTable;

  3. Создайте запись. Поскольку этот пример заменяет функцию, создайте запись замены кода в таблице, вызвав функцию записи. RTW.TflCFunctionEntry.

    function hTable =  crl_table_coder_cevals_calls()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCFunctionEntry;

  4. Создание параметров записи. Поскольку эти примеры заменяют функцию, создайте параметры записи, вызвав функцию setTflCFunctionEntryParameters.

    function hTable =  crl_table_coder_cevals_calls()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters( ...
          'Key', 'my_add', ...
          'Priority', 100, ...
          'ImplementationName', 'my_add_replacement', ...
          'ImplementationHeaderFile', 'my_add_replacement.h', ...
          'ImplementationSourceFile', 'my_add_replacement.c');

  5. Создайте концептуальное представление. Концептуальное представление описывает подпись функции, которую требуется заменить. Чтобы явно указать свойства аргумента, вызовите функцию getTflArgFromString.

    function hTable =  crl_table_coder_cevals_calls()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters( ...
          'Key', 'my_add', ...
          'Priority', 100, ...
          'ImplementationName', 'my_add_replacement', ...
          'ImplementationHeaderFile', 'my_add_replacement.h', ...
          'ImplementationSourceFile', 'my_add_replacement.c');

%% Create the conceptual representation
arg = hEntry.getTflArgFromString('y1','double');
arg.IOType = 'RTW_IO_OUTPUT';
hEntry.addConceptualArg(arg);

arg = hEntry.getTflArgFromString('u1','double');
hEntry.addConceptualArg(arg);

arg = hEntry.getTflArgFromString('u2','double');
hEntry.addConceptualArg(arg);

  6. Создайте представление реализации. Представление реализации описывает сигнатуру функции оптимизации. Чтобы указать, что аргументы реализации имеют тот же порядок и свойства, что и концептуальные аргументы, вызовите функцию getTflArgFromString.

    function hTable =  crl_table_coder_cevals_calls()
% Create a code replacement library table

%% Create a table object
hTable = RTW.TflTable;

%% Create an entry
hEntry = RTW.TflCFunctionEntry;

%% Create entry parameters
hEntry.setTflCFunctionEntryParameters( ...
          'Key', 'my_add', ...
          'Priority', 100, ...
          'ImplementationName', 'my_add_replacement', ...
          'ImplementationHeaderFile', 'my_add_replacement.h', ...
          'ImplementationSourceFile', 'my_add_replacement.c');

%% Create the conceptual representation
arg = hEntry.getTflArgFromString('y1','double');
arg.IOType = 'RTW_IO_OUTPUT';
hEntry.addConceptualArg(arg);

arg = hEntry.getTflArgFromString('u1','double');
hEntry.addConceptualArg(arg);

arg = hEntry.getTflArgFromString('u2','double');
hEntry.addConceptualArg(arg);


%% Create the implementation representation
arg = hEntry.getTflArgFromString('y1','double');
arg.IOType = 'RTW_IO_OUTPUT';
hEntry.Implementation.setReturn(arg);

arg = hEntry.getTflArgFromString('u1','double');
hEntry.Implementation.addArgument(arg);

arg = hEntry.getTflArgFromString('u2','double');
hEntry.Implementation.addArgument(arg);


%% Add the entry to the table
hTable.addEntry(hEntry);

  7. Укажите сведения о построении. В параметрах ввода укажите файлы (заголовок, источник, объект), необходимые генератору кода для замены кода. Для этого примера информация о построении не требуется.

  8. Проверьте и сохраните файл настройки. В меню MATLAB сохраните этот файл настройки, выбрав «Файл» > «Сохранить». В командной строке проверьте таблицу библиотеки замены кода, вызвав ее:

    >> hTable =  crl_table_coder_cevals_calls

  9. Зарегистрируйте библиотеку замены кода. Регистрация создает библиотеку замены кода, определяя имя библиотеки, таблицы замены кода и другую информацию. Создайте файл регистрации с помощью следующих спецификаций:

    function rtwTargetInfo(cm)

cm.registerTargetInfo(@loc_register_crl);
end

function this = loc_register_crl

this(1) = RTW.TflRegistry;
this(1).Name = 'CRL for coder.ceval calls to external functions code replacement’;
this(1).TableList = {' crl_table_coder_cevals_calls.m'}; % table created in this example
this(1).TargetHWDeviceType = {'*'};
this(1).Description = 'Example code replacement library';

end

    Чтобы использовать библиотеку замены кода, обновите текущий сеанс MATLAB с помощью команды:

    >>sl_refresh_customizations

  10. Проверьте библиотеку замены кода. В командной строке MATLAB откройте библиотеку с помощью средства просмотра замены кода и убедитесь, что таблица и запись указаны правильно. Дополнительные сведения см. в разделе Проверка библиотеки замены кода. Настройте модель так, чтобы она использовала библиотеку замены кода, создавала код и проверяла, что замена происходит так, как ожидалось. Если происходит непредвиденное поведение, проверьте попадание и пропустите журналы, чтобы устранить неполадки.
