При настройке покрытия кода стороннего производителя для моделирования SIL или PIL после завершения моделирования автоматически открывается отчет о создании кода, и в окне команд отображаются гиперссылки.
Если вы указали LDRA Testbed ®, вы увидите три ссылки в окне команд:
### Starting SIL simulation for component: rtwdemo_sil_topmodel
### Stopping SIL simulation for component: rtwdemo_sil_topmodel
### Starting analysis of coverage data
### Use the following links to view code coverage results:
LDRA Testbed GUI
LDRA Testbed Code Coverage Overview Report
HTML code generation report with code coverage annotations
### Completed code coverage analysis
>> Для перехода к графическому интерфейсу LDRA Testbed нажмите кнопку LDRA Testbed GUI ссылка.

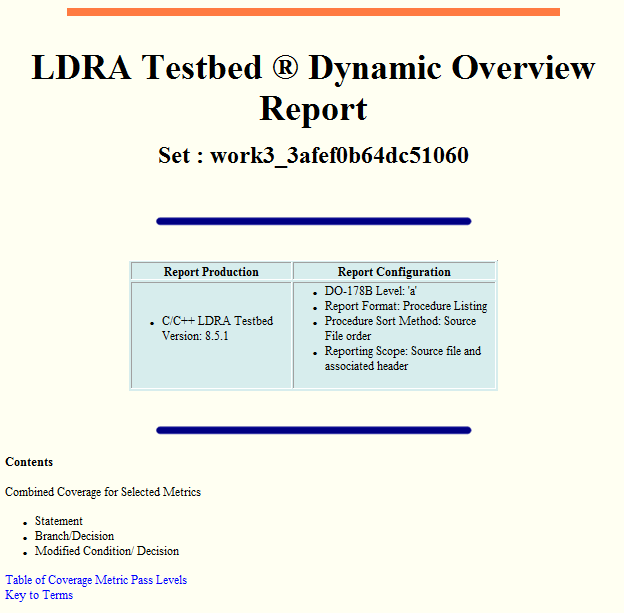

Чтобы открыть отчет о тестировании LDRA с помощью веб-браузера, нажмите кнопку LDRA Testbed Code Coverage Overview Report ссылка.
Для получения информации об использовании этого отчета см. документацию по тестированию LDRA.
Результаты анализа LDRA Testbed для всего кода в текущей папке генерации кода принадлежат набору. В этом наборе можно найти результаты анализа для моделей, имеющих одну и ту же папку создания кода. LDRA Testbed Code Coverage Overview Report ссылка определяет местоположение результатов анализа LDRA Testbed ®, которое определяется:
Конфигурация тестовой панели LDRA.
Имя набора LDRA Testbed, связанного с текущей папкой генерации кода.
Чтобы просмотреть сводные данные и аннотации кода с информацией об покрытии в отчете о создании кода, щелкните значок HTML code generation report with code coverage annotations ссылка. Чтобы просмотреть информацию о покрытии кода в представлении «Код», в раскрывающемся списке справа от поля поиска выберите Показать покрытие кода.
При указании инструмента BullseyCoverage в окне команд отображаются две ссылки:
### Starting SIL simulation for component: rtwdemo_sil_topmodel
### Stopping SIL simulation for component: rtwdemo_sil_topmodel
### Processing code coverage data
### Use the following links to view code coverage results:
BullseyeCoverage browser (coverage for last run)
HTML code generation report (cumulative coverage)
### Completed code coverage analysis

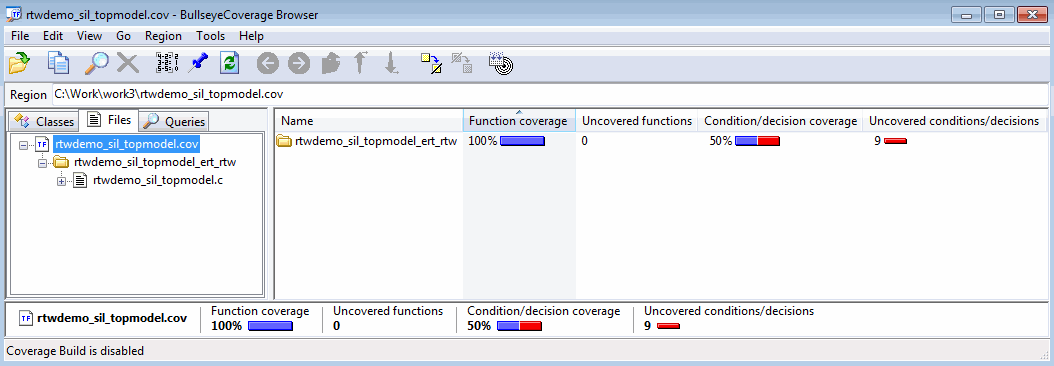

>> Для просмотра отчета о покрытии с помощью браузера BullseyCoverage нажмите кнопку BullseyeCoverage browser (coverage for last run) ссылка.
Обозреватель BullseyCoverage отображает данные покрытия для инструментальных файлов, связанных с последним моделированием модели верхнего уровня. Данные покрытия, отображаемые в браузере, не являются кумулятивными и относятся только к последнему моделированию. Для получения информации о браузере BullseyCoverage перейдите по ссылке www.bullseye.com.
Чтобы просмотреть сводные данные и аннотации кода с информацией об покрытии в отчете о создании кода, щелкните значок HTML code generation report (cumulative coverage) ссылка. Чтобы просмотреть информацию о покрытии кода в представлении «Код», в раскрывающемся списке справа от поля поиска выберите Показать покрытие кода.
