bitset

Установка битов в определенных позициях

свернуть все на странице

Синтаксис

c = битовый набор (a, бит)
c = битовый набор (a, bit, v)

Описание

пример

c = bitset(a, bit) возвращает значение a с положением bit установить в значение 1 (вкл.).

пример

c = bitset(a, bit, v) возвращает значение a с положением bit установить в значение v.

Примеры

свернуть все

Открыть сценарий в реальном времени

Начать с неподписанной фиксированной точки fi число со значением 5, длина слова 4 и длина дроби 0.

a = fi(5,0,4,0);
disp(bin(a))
0101

Установите бит в положении 4 в 1 (вкл.).

c = bitset(a,4);
disp(bin(c))
1101
Открыть сценарий в реальном времени

Рассмотрим следующий вектор с фиксированной точкой с длиной слова 4 и длиной дроби 0.

a = fi([0 1 8 2 4],0,4,0);
disp(bin(a))
0000   0001   1000   0010   0100

В каждом элементе вектора a, установите биты в положении 2 в 1.

c = bitset(a,2,1);
disp(bin(c))
0010   0011   1010   0010   0110
Открыть сценарий в реальном времени

Рассмотрим следующий скаляр с фиксированной точкой со значением 5.

a = fi(5,0,4,0);
disp(bin(a))
0101

Установите бит в положение fi(2) кому 1.

c = bitset(a,fi(2),1);
disp(bin(c))
0111
Открыть сценарий в реальном времени

Создать fi объект со значением pi.

a = fi(pi);
disp(bin(a))
0110010010001000

В этом случае a подписывается словом длиной 16.

Создание вектора разрядов в a который вы хотите включить. Затем получить двоичное представление результирующего fi вектор.

bit = fi([15,3,8,2]);
c = bitset(a,bit);
disp(bin(c))
0110010010001000   0110010010001100   0110010010001000   0110010010001010

Входные аргументы

свернуть все

Входной массив, заданный как скаляр, вектор, матрица или многомерный массив с фиксированной точкой fi объекты. Если a имеет подпись numerictype, битовое представление сохраненного целого числа находится в представлении дополнения двух.

типы данных: фиксированная точка fi

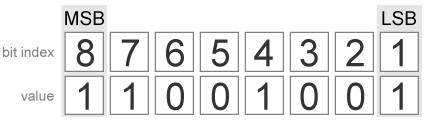

Битовый индекс, заданный как скаляр, вектор, матрица или многомерный массив fi объекты или встроенные типы данных. bit должно быть числом между 1 и длина слова a, включительно. LSB (самый правый бит) определяется битовым индексом 1 и MSB (самый левый бит) определяется длиной слова a.

a = fi(pi,0,8);
a.bin
11001001

Типы данных: fi|single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Битовое значение a при индексе bit, указанный как скаляр, вектор, матрица или многомерный массив fi объекты или встроенные типы данных. v может иметь значения 0, или 1. Любое значение, отличное от 0 автоматически устанавливается в значение 1. Когда v является нескалярным, он должен иметь те же размеры, что и один из других входов.

Типы данных: fi|single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Выходные аргументы

свернуть все

Выходной массив, заданный как скаляр, вектор, матрица или многомерный массив fi объекты.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью MATLAB ® Coder™

.

Создание кода HDL
Создание кода Verilog и VHDL для проектов FPGA и ASIC с использованием Coder™ HDL.

См. также

| | | |

Представлен до R2006a
