Способы создания объектов fi

Типы конструкторов fi

Можно создавать fi с использованием программного обеспечения Fixed-Point Designer™ любым из следующих способов:

Вы можете использовать fi функция конструктора для создания fi объект.
Вы можете использовать sfi функция конструктора для создания новой подписи fi объект.
Вы можете использовать ufi функция конструктора для создания новой неподписанной fi объект.
Вы можете использовать любой из fi функции конструктора для копирования существующего fi объект.

Чтобы начать работу, создайте fi с типом данных по умолчанию и значением 0:

a = fi(0)

a =

     0


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 15

Этот синтаксис конструктора создает подписанный fi объект со значением 0, длиной слова 16 бит и длиной дроби 15 бит. Потому что вы не указали ни одного fimath свойства объекта в fi конструктор, результирующий fi объект a не имеет локального fimath.

Чтобы увидеть все fi, sfi, и ufi синтаксы конструктора, обратитесь к соответствующим ссылочным страницам.

Для получения информации о формате отображения fi см. «Просмотр данных фиксированной точки».

Примеры конструирования объектов fi

В следующих примерах показано несколько различных способов построения fi объекты. Для других, более основных примеров построения fi см. раздел Примеры на следующих страницах ссылок на функции конструктора:

Примечание

fi конструктор создает fi объект с использованием RoundingMethod из Nearest и OverflowAction из Saturate. При построении fi от значений с плавающей запятой, по умолчанию RoundingMethod и OverflowAction параметры свойств не используются.

Создание объекта fi с парами «Имя свойства/Значение свойства»

Для установки можно использовать пары имя/значение свойства fi и fimath свойства объекта при создании fi объект:

a = fi(pi, 'RoundingMethod','Floor', 'OverflowAction','Wrap')

a =

    3.1415

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 13

        RoundingMethod: Floor
        OverflowAction: Wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

Не нужно указывать каждый fimath свойство объекта в fi конструктор. fi объект использует значения по умолчанию для всех неопределенных fimath свойства объекта.

При указании хотя бы одного fimath свойство объекта в fi конструктор, fi объект имеет локальный fimath объект. fi объект использует значения по умолчанию для оставшихся неопределенных fimath свойства объекта.
Если не указано ни одно fimath свойства объекта в fi конструктор объекта, fi объект использует значение по умолчанию fimath значения.

Создание объекта fi с использованием объекта числового типа

Вы можете использовать numerictype объект для определения fi объект:

T = numerictype

T =


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 15

a = fi(pi, T)

 a =

    1.0000


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 15

Также можно использовать fimath объект с numerictype объект для определения fi объект:

F = fimath('RoundingMethod', 'Nearest',...
'OverflowAction', 'Saturate',...
'ProductMode','FullPrecision',...
'SumMode','FullPrecision')

F =

        RoundingMethod: Nearest
        OverflowAction: Saturate
           ProductMode: FullPrecision
               SumMode: FullPrecision

a = fi(pi, T, F)

a =

    1.0000


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 15

        RoundingMethod: Nearest
        OverflowAction: Saturate
           ProductMode: FullPrecision
               SumMode: FullPrecision

Примечание

Синтаксис a = fi(pi,T,F) эквивалентно a = fi(pi,F,T). Можно использовать оба оператора для определения fi объект с использованием fimath объект и numerictype объект.

Создание объекта fi с использованием объекта fimath

Можно создать fi объект с использованием определенного fimath объект. Когда вы это делаете, местный fimath объект назначен fi создаваемый объект. Если не указано ни одно numerictype свойства объекта, длина слова fi значение по умолчанию - 16 бит. Длина дроби определяется масштабированием с лучшей точностью:

F = fimath('RoundingMethod', 'Nearest',...
'OverflowAction', 'Saturate',...
'ProductMode','FullPrecision',...
'SumMode','FullPrecision')

F =


             RoundingMethod: Nearest
          OverflowAction: Saturate
           ProductMode: FullPrecision
               SumMode: FullPrecision

F.OverflowAction = 'Wrap'

F =


             RoundingMethod: Nearest
          OverflowAction: Wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

 a = fi(pi, F)

a =

    3.1416

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 13

        RoundingMethod: Nearest
        OverflowAction: Wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

Можно также создать fi объекты, использующие fimath объект при указании различных numerictype свойства во время создания:

b = fi(pi, 0, F)

b =

    3.1416

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Unsigned
            WordLength: 16
        FractionLength: 14

        RoundingMethod: Nearest
        OverflowAction: Wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

c = fi(pi, 0, 8, F)

c =

    3.1406

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Unsigned
            WordLength: 8
        FractionLength: 6

        RoundingMethod: Nearest
        OverflowAction: Wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

d = fi(pi, 0, 8, 6, F)

d =

    3.1406

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Unsigned
            WordLength: 8
        FractionLength: 6

        RoundingMethod: Nearest
        OverflowAction: wrap
           ProductMode: FullPrecision
               SumMode: FullPrecision

Построение конструкторов объектов fi в графическом интерфейсе пользователя

При работе с файлами в MATLAB ® можно создать fi конструкторы объектов с помощью диалогового окна Вставить конструктор fi. После указания значения и свойств fi в диалоговом окне можно вставить предварительно заполненный fi конструктора объекта в определенном расположении в файле.

Например, для создания подписи fi объект со значением pi, длиной слова 16 бит и длиной дроби 13 бит:

На вкладке Главная (Home) в разделе Файл (File) щелкните Создать (New) > Сценарий (Script), чтобы открыть редактор MATLAB.

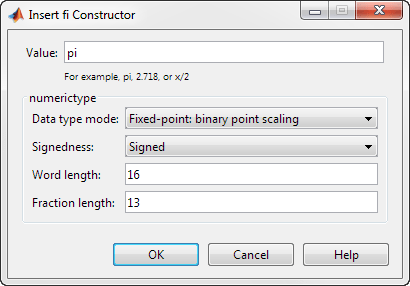

На вкладке Редактор (Editor) в разделе Правка (Edit) нажмите кнопку Вставить (Insert). Щелкните Вставить fi... для открытия диалогового окна Вставить конструктор FI.
Используйте поля редактирования и раскрывающиеся меню, чтобы задать следующие свойства fi объект:
- Значение = pi
- Режим типа данных = Fixed-point: binary point scaling
- Подпись = Signed
- Длина слова = 16
- Длина фракции = 13
Для вставки fi конструктор объектов в файле, поместите курсор в нужное место в файле и нажмите кнопку «ОК» в диалоговом окне «Вставить конструктор fi». При нажатии кнопки OK диалоговое окно Insert fi Constructor закрывается и автоматически заполняется fi конструктор объекта в файле:

Определение приоритета свойства

Значение свойства берется из последнего значения. Например, создайте numerictype объект со значением true для Signed свойство и длина дроби 14:

T = numerictype('Signed', true, 'FractionLength', 14)

T =


          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 14

Теперь создайте следующее fi , в котором указывается numerictype после Signed свойство, чтобы результирующее fi объект подписан:

a = fi(pi,'Signed',false,'numerictype',T)

a =

    1.9999

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 14

Контраст fi объект в этом образце кода с помощью fi объект в следующем образце кода. numerictype свойство в следующем образце кода указано перед Signed свойство, таким образом, результирующее fi объект не подписан:

b = fi(pi,'numerictype',T,'Signed',false)

b =

    3.1416

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Unsigned
            WordLength: 16
        FractionLength: 14

Копирование объекта fi

Копирование fi объект, просто используйте назначение:

a = fi(pi)

a =

    3.1416

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 13

b = a

b =

    3.1416

          DataTypeMode: Fixed-point: binary point scaling
            Signedness: Signed
            WordLength: 16
        FractionLength: 13

Создание объектов fi для использования в таблице типов

Можно записать многократно используемый алгоритм MATLAB, сохранив типы данных алгоритмических переменных в отдельной таблице типов. Например,

function T = mytypes(dt)
  switch dt
    case 'double'
      T.b = double([]);
      T.x = double([]);
      T.y = double([]);

     case 'fixed16'
      T.b = fi([],1,16,15);
      T.x = fi([],1,16,15);
      T.y = fi([],1,16,14);
  end
end

Приведите переменные в алгоритме к типам данных в таблице типов, как описано в разделе Рекомендации по преобразованию фиксированных точек вручную.

function [y,z]=myfilter(b,x,z,T)
  y = zeros(size(x),'like',T.y);
  for n=1:length(x)
    z(:) = [x(n); z(1:end-1)];
    y(n) = b * z;
  end
end

В отдельном тестовом файле настройте входные данные для подачи в алгоритм и укажите типы данных входных данных.

% Test inputs
b = fir1(11,0.25);
t = linspace(0,10*pi,256)';
x = sin((pi/16)*t.^2);
% Linear chirp

% Cast inputs
T=mytypes('fixed16');
b=cast(b,'like',T.b);
x=cast(x,'like',T.x);
z=zeros(size(b'),'like',T.x);

% Run
[y,z] = myfilter(b,x,z,T);
