Отображение нечеткой системы вывода
plotfis( отображает высокоуровневую диаграмму системы нечеткого вывода (FIS). В центре экрана отображаются имя, тип и число правил для FIS. Входные переменные со связанными функциями членства отображаются справа, а выходные данные со связанными функциями членства отображаются слева.fis)
Создайте систему нечеткого вывода (FIS). Для этого примера прочтите FIS из tipper.fis файл.
fis = readfis('tipper');
Отображение нечеткой системы.
plotfis(fis)

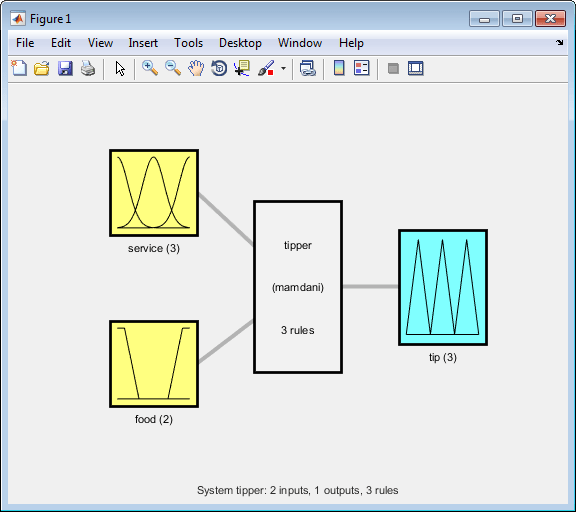

На рисунке показаны имя и тип FIS, а также количество правил. Кроме того, для каждой входной и выходной переменной показаны имя и конфигурация функции членства.
Создать fistree объект из пары нечетких систем вывода.
fis1 = mamfis('Name','fis1','NumInputs',2,'NumOutputs',1); fis2 = sugfis('Name','fis2','NumInputs',2,'NumOutputs',1); con1 = ["fis1/output1" "fis2/input1"]; con2 = ["fis1/input1" "fis1/input2"]; tree = fistree([fis1 fis2],[con1; con2]);
Отображение дерева нечетких систем вывода.
plotfis(tree)
FIS Names: fis1 fis2 Connections: From To ------------ ----------- fis1/output1 fis2/input1 fis1/input1 fis1/input2 Inputs: fis1/input1 fis2/input2 Outputs: fis2/output1
Для fistree эта функция отображает описание системы в окне команд вместо рисунка.
