Пользовательская функция печати

Сведения о пользовательских функциях печати

Чтобы использовать функцию печати, отличную от тех, которые включены в программу, можно написать собственную пользовательскую функцию печати, которая вызывается в каждой итерации поиска массива для создания печати. В этом примере показано, как создать функцию графика, отображающую логарифмическое изменение значения лучшей целевой функции от предыдущей итерации к текущей итерации. Дополнительные сведения о функции печати можно найти в разделе «Параметры печати».

Создание пользовательской функции печати

Чтобы создать функцию печати для этого примера, скопируйте и вставьте следующий код в новый файл функции в редакторе MATLAB ® Editor:

function stop = psplotchange(optimvalues, flag)
% PSPLOTCHANGE Plots the change in the best objective function
% value from the previous iteration.

% Best objective function value in the previous iteration
persistent last_best

stop = false;
if(strcmp(flag,'init'))
        set(gca,'Yscale','log'); %Set up the plot
        hold on;
        xlabel('Iteration');
        ylabel('Log Change in Values');
        title(['Change in Best Function Value']);
end

% Best objective function value in the current iteration
best = min(optimvalues.fval);

 % Set last_best to best
if optimvalues.iteration == 0
last_best = best;

else
        %Change in objective function value
			 change = last_best - best;
        plot(optimvalues.iteration, change, '.r');
end

Сохранить файл как psplotchange.m в папке на пути MATLAB. Код описан в разделе Как работает функция графика.

Настройка проблемы

Проблема аналогична задаче «Минимизация с ограничением с помощью поиска массива» и «Оптимизировать оперативный редактор». Чтобы настроить проблему, выполните следующие действия.

В командной строке MATLAB введите следующее:

x0 = [2 1 0 9 1 0];
Aineq = [-8 7 3 -4 9 0];
bineq = 7;
Aeq = [7 1 8 3 3 3; 5 0 -5 1 -5 8; -2 -6 7 1 1 9; 1 -1 2 -2 3 -3];
beq = [84 62 65 1];

Поскольку это проблема с линейным ограничением, установите PollMethod опция для 'GSSPositiveBasis2N'. Включить оба @psplotbestf встроенная функция печати и пользовательская функция печати @psplotchange в опциях.
```
options = optimoptions('patternsearch',...
    'PlotFcn',{@psplotbestf,@psplotchange},...
    'PollMethod','GSSPositiveBasis2N');
```

Запуск оптимизации с помощью пользовательской функции печати

Запустите пример, вызвав patternsearch начиная с x0.

[x,fval] = patternsearch(@lincontest7,x0,...
    Aineq,bineq,Aeq,beq,[],[],[],options);

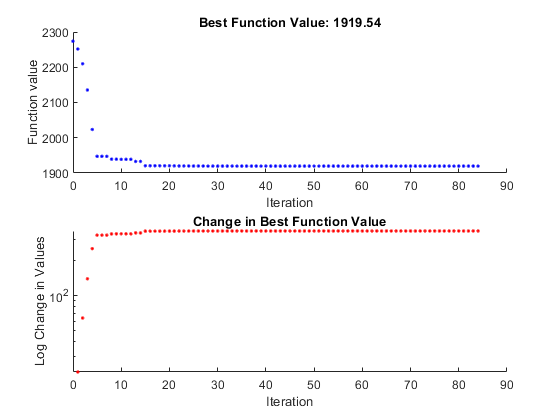

Поскольку масштаб оси Y на нижнем пользовательском графике является логарифмическим, на графике отображаются только изменения, превышающие 0.

Принцип работы функции графика

Функция графика использует информацию, содержащуюся в следующих структурах.

optimvalues - Текущее состояние решателя, структура
flag - Текущее состояние алгоритма, символьный вектор

Наиболее важные операторы пользовательской функции печати, psplotchange.m, обобщены в следующей таблице.

Пользовательские инструкции функции печати

Заявление	Описание
`persistent last_best`	Создание постоянной переменной `last_best`, наилучшее значение целевой функции в предыдущем поколении. Постоянные переменные сохраняются в нескольких вызовах функции графика.
`set(gca,'Yscale','log')`	Настройка графика перед запуском алгоритма.
`best = min(optimvalues.fval)`	Наборы `best` равно минимальному значению целевой функции. Область `optimvalues.fval` содержит значение целевой функции в текущей итерации. Переменная `best` - минимальное значение целевой функции. Для получения полного описания полей структуры `optimvalues`, см. Структура функций графика.
`change = last_best - best`	Задает переменную `change` на лучшее значение целевой функции на предыдущей итерации минус лучшее значение целевой функции в текущей итерации.
`plot(optimvalues.iteration, change, '.r')`	Печать переменной `change` при текущем значении целевой функции для текущей итерации, содержащейся в`optimvalues.iteration`.
