Создание кода HDL из кода MATLAB
Приложение HDL Coder генерирует синтезируемый код HDL из кода MATLAB ®, который поддерживается для аппаратного обеспечения. Можно создать код HDL VHDL или Verilog, который можно интегрировать в существующие приложения HDL вне MATLAB.

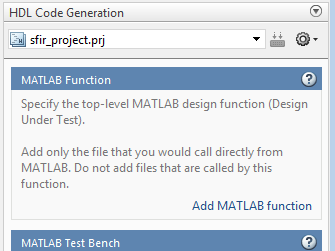

Пользовательский интерфейс на основе рабочего процесса выполняет процесс создания кода. С помощью приложения можно:
Создайте проект или откройте существующий проект Coder™ HDL.
Укажите функцию MATLAB и тестовые средства MATLAB для проекта.
Предложите типы входных данных или типы данных автоопределения, указав файл testbench MATLAB.
Преобразование кода MATLAB с плавающей запятой в код HDL с фиксированной запятой.
Укажите целевое устройство и средство синтеза для развертывания сгенерированного кода HDL на целевом оборудовании.
Доступ к созданным файлам и просмотр отчетов о создании кода.
Проверьте численное поведение сгенерированного кода HDL с помощью тестового стенда HDL, косимуляции или FPGA-in-the-loop.
Синтезируйте, размещайте и маршрутизируйте сгенерированный код HDL для указанного аппаратного обеспечения с помощью Generic ASIC/FPGA workflow-процесс.
Интеграция созданного IP-ядра HDL со встроенным процессором с помощью IP Core Generation рабочий процесс.
Создайте файл программирования и загрузите его на целевое устройство с помощью FPGA Turnkey рабочий процесс.
MATLAB Toolstrip: На вкладке Приложения в разделе Создание кода щелкните значок приложения Кодер HDL.
командная строка MATLAB: Enter hdlcoder.
