Создание компонента SystemVerilog DPI из подсистемы Simulink
Приложение HDL Verifier позволяет создавать компонент SystemVerilog DPI из подсистемы Simulink ®.

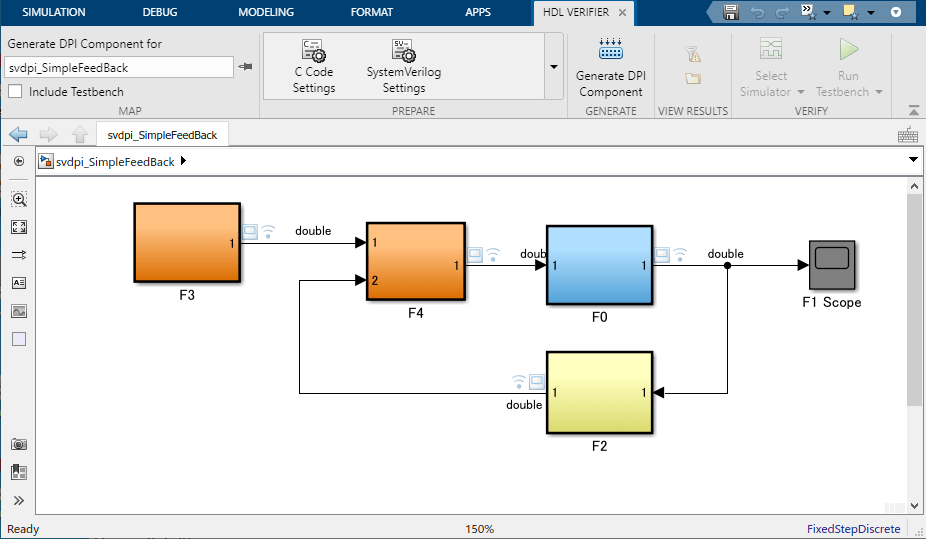

Панель инструментов приложения содержит пять разделов, представляющих рабочий процесс Verifier™ HDL.
Карта
Подготовиться
Произвести
Посмотреть Результаты
Проверить
Для выполнения этих задач можно использовать приложение.
Создайте тестовый стенд для созданного компонента DPI, выбрав Include Testbench в разделе Map.
Задайте цели создания кода и подготовьте модель для создания кода SystemVerilog DPI, щелкнув C Code Settings или SystemVerilog Settings в разделе Prepare.
Создайте компонент, выбрав «Создать компонент DPI» в разделе «Создать».
Настройте среду моделирования HDL и смоделируйте созданный компонент с помощью опций в разделе «Проверка».
Simulink Toolstrip: На вкладке «Приложения» в разделе «Проверка кода», «Проверка» и «Тест» выберите «HDL Verifier». Приложение HDL Verifier открывается на собственной вкладке на панели инструментов Simulink.
