После получения файлов компонентов TLM, созданных программным обеспечением HDL Verifier™, можно скомпилировать компонент TLM и дополнительный тестовый стенд с библиотеками OSCI SystemC и библиотеками OSCI TLM. Для этого используйте файл make, предоставленный программой HDL Verifier, для создания исполняемого файла виртуальной платформы (например, mysimulation.exe).

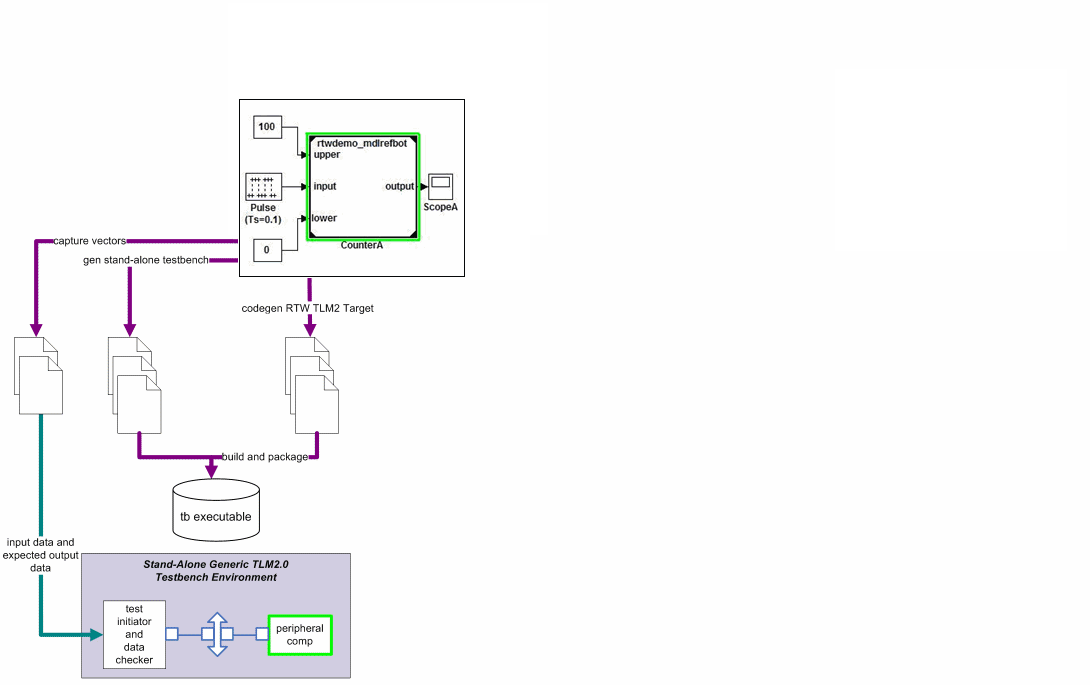

Следующая диаграмма иллюстрирует полный набор статей, которые можно создать, включая компонент TLM, стенд тестирования компонентов TLM и набор тестовых векторов, которые должны выполняться стендом тестирования. Simulink ® генерирует эти векторы при выполнении выполнения модели при проверке компонента TLM из Simulink (см. Запуск тестового стенда компонентов TLM).
Следующий общий рабочий процесс описывает процесс создания OSCI-совместимого компонента TLM, представляющего алгоритм Simulink:
Создание модели Simulink, представляющей алгоритм.
Выберите требуемые параметры архитектурной модели (т.е. модели виртуальной платформы) в диалоговом окне Simulink Configuration Parameters. См. Руководство по подсистемам и ограничения.
(Необязательно) При необходимости восстановите все необходимые наборы конфигурации. Поскольку раздел «Наборы конфигураций» выходит за рамки данного описания рабочего процесса, см. раздел «Ссылочные основы модели (Simulink)» в документации Simulink.
Инициируйте создание кода.
Сохраните опции конфигурации вместе с моделью для дальнейшего использования.
