iddataPlotOptions

Набор опций для plot при печати данных, содержащихся в iddata объект

свернуть все на странице

Синтаксис

opt = iddatePlotOptions («время»)
opt = iddatePlotOptions ('частота')
opt = iddatePlotOptions (___, 'identpref')

Описание

пример

opt = iddataPlotOptions('time') создает набор опций по умолчанию для печати данных временной области. При необходимости используйте точечную нотацию для настройки набора опций.

пример

opt = iddataPlotOptions('frequency') создает набор опций по умолчанию для печати данных частотной области. При необходимости используйте точечную нотацию для настройки набора опций.

пример

opt = iddataPlotOptions(___,'identpref') инициализирует параметры печати с помощью настроек Toolbox™ идентификации системы. Этот синтаксис может включать любую комбинацию входных аргументов в предыдущих синтаксисах. Используйте этот синтаксис для изменения нескольких параметров печати, но в противном случае используйте настройки панели инструментов.

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте набор параметров с параметрами по умолчанию для данных временной области.

opt = iddataPlotOptions('time');

Задайте свойства печати, такие как единицы времени и сетка. Просмотр графика в минутах

 opt.TimeUnits = 'minutes';
 % Turn grid on
 opt.Grid = 'on';

Создайте график, используя указанные опции.

load iddata1 z1
h = plot(z1, opt);

Figure contains 2 axes. Axes 1 with title y1 contains an object of type line. This object represents z1. Axes 2 with title u1 contains an object of type line. This object represents z1.

Открыть сценарий в реальном времени

Создание данных с двумя входами и одним выходом.

z = iddata(randn(100,1),rand(100,2));

Сконфигурируйте график времени.

opt = iddataPlotOptions('time');

Постройте график данных.

h = plot(z,opt);

Figure contains 3 axes. Axes 1 with title y1 contains an object of type line. This object represents z. Axes 2 with title u1 contains an object of type line. This object represents z. Axes 3 with title u2 contains an object of type line. This object represents z.

Измените ориентацию графиков таким образом, чтобы все входные данные печатались в одном столбце, а все выходные данные - во втором.

opt.Orientation = 'two-column';
h = plot(z,opt);

Figure contains 3 axes. Axes 1 with title y1 contains an object of type line. This object represents z. Axes 2 with title u1 contains an object of type line. This object represents z. Axes 3 with title u2 contains an object of type line. This object represents z.

В качестве альтернативы можно использовать setoptions.

setoptions(h,'Orientation','two-column')

Можно также изменить ориентацию, щелкнув правой кнопкой мыши график и выбрав Orientation в контекстном меню.

Открыть сценарий в реальном времени

Создайте набор параметров с параметрами по умолчанию для данных частотной области.

opt = iddataPlotOptions('frequency');

Задайте свойства печати, такие как видимость фазы и единицы измерения частоты.

opt.PhaseVisible = 'off';
opt.FreqUnits = 'Hz';

Создайте график с заданными опциями.

load iddata7 z7
zf = fft(z7);
h = plot(zf,opt);

Figure contains 3 axes. Axes 1 with title y1 contains an object of type line. This object represents zf. Axes 2 with title u1 contains an object of type line. This object represents zf. Axes 3 with title u2 contains an object of type line. This object represents zf.

Открыть сценарий в реальном времени
opt = iddataPlotOptions('time','identpref');

Выходные аргументы

свернуть все

Набор опций, содержащий указанные опции для iddata/plot. Структура имеет следующие поля:

Область Описание

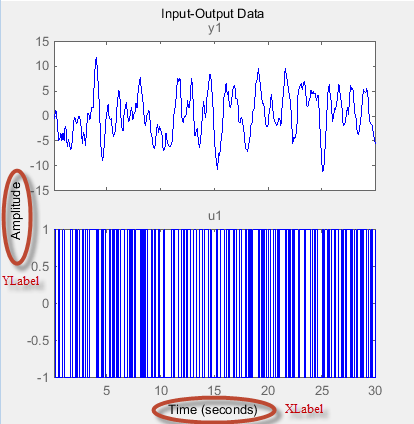

Title, XLabel, YLabel

Текст и стиль для меток осей и заголовка печати, заданные как массив структуры со следующими полями:

  • String - текст метки заголовка и осей, заданный как символьный вектор.

    Дефолт Title: 'Input-Output Data'

    Дефолт XLabel: 'Time'

    Дефолт YLabel: 'Amplitude'

  • FontSize - Размер шрифта, указанный как скалярное значение больше 0.
    По умолчанию: 8

  • FontWeight - Толщина текста, указанная как одно из следующих значений: 'Normal' | 'Bold'
    По умолчанию: 'Normal'

  • Font Angle - Угол символа текста, указанный как одно из следующих значений: 'Normal' | 'Italic'
    По умолчанию: 'Normal'

  • Color - Цвет текста, указанный как вектор значений RGB между 0 кому 1.
    По умолчанию: [0,0,0]

  • Interpreter - Интерпретация текстовых символов, указанных как одно из следующих значений: 'tex' | 'latex'| 'none'
    По умолчанию: 'tex'

TickLabel

Стиль метки засечки, заданный как массив структуры со следующими полями:

  • FontSize - Размер шрифта, указанный как скалярное значение больше 0.
    По умолчанию: 8

  • FontWeight - Толщина текста, указанная как одно из следующих значений: 'Normal' | 'Bold'
    По умолчанию: 'Normal'

  • Font Angle - Угол символа текста, указанный как одно из следующих значений: 'Normal' | 'Italic'
    По умолчанию: 'Normal'

  • Color - Цвет текста, указанный как вектор значений RGB между 0 кому 1 | символьный вектор имени цвета | 'none'. Например, для желтого цвета укажите одно из следующих значений: [1 1 0], 'yellow', или 'y'.
    По умолчанию: [0,0,0]

Grid

Показать или скрыть сетку, заданную как одно из следующих значений: 'off' | 'on'

По умолчанию: 'off'

GridColor

Цвет линий сетки, заданный как одно из следующих значений: вектор значений RGB в диапазоне [0,1] | символьный вектор имени цвета | 'none'. Например, для желтого цвета укажите одно из следующих значений: [1 1 0], 'yellow', или 'y'.

По умолчанию: [0.15,0.15,0.15]

XlimMode, YlimMode

Предельные режимы осей, указанные как одно из следующих значений:

  • 'auto' - Предельные значения осей основаны на выводимых на график данных

  • 'manual' - Значения, явно установленные с помощью Xlim, Ylim

По умолчанию: 'auto'

Xlim, Ylim

Пределы осей, указанные как максимальное и минимальное значения.

По умолчанию: [0 1]

IOGrouping

Группировка пар «вход-выход», заданная как одно из следующих значений: 'none' | 'inputs' | 'outputs'|'all'

По умолчанию: 'none'

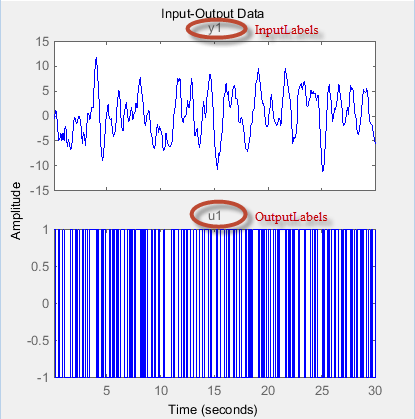

InputLabels, OutputLabels

Стили меток ввода и вывода на отдельных осях печати, заданные как массив структуры со следующими полями:

  • FontSize - Размер шрифта, указанный как тип данных scalar.
    По умолчанию: 8

  • FontWeight - Толщина текста, указанная как одно из следующих значений: 'Normal' | 'Bold'
    По умолчанию: 'Normal'

  • Font Angle - Угол символа текста, указанный как одно из следующих значений: 'Normal' | 'Italic'
    По умолчанию: 'Normal'

  • Color - Цвет текста, заданный как вектор значений RGB между 0 кому 1 | символьный вектор имени цвета | 'none'. Например, для желтого цвета укажите одно из следующих значений: [1 1 0], 'yellow', или 'y'.
    По умолчанию: [0.4,0.4,0.4]

  • Interpreter - Интерпретация текстовых символов, указанных как одно из следующих значений: 'tex' | 'latex'| 'none'
    По умолчанию: 'tex'

InputVisible, OutputVisible

Видимость входного и выходного каналов, заданная как одно из следующих значений: 'off' | 'on'

По умолчанию: 'on'

Orientation

Ориентация графиков входных и выходных данных, заданная как одно из следующих значений:

  • 'two-row' - Постройте график всех выходов в одной строке и всех входов во второй строке

  • 'two-column' - Постройте график всех выходов в одном столбце и всех входов во втором столбце

  • 'single-row' - Постройте график всех входов и выходов в одной строке

  • 'single-column'- Постройте график всех входов и выходов в одном столбце

По умолчанию: 'two-row'.

Только для графиков данных временной области:

ОбластьОписание
TimeUnits

Единицы времени, указанные как одно из следующих значений:

  • 'nanoseconds'

  • 'microseconds'

  • 'milliseconds'

  • 'seconds'

  • 'minutes'

  • 'hours'

  • 'days'

  • 'weeks'

  • 'months'

  • 'years'

Можно также указать 'auto' который использует единицы времени, указанные в TimeUnit свойство данных. Для нескольких систем с различными единицами времени используются единицы первой системы.

Normalize

Нормализовать отклики, указанные как одно из следующих значений: 'on' |'off'

По умолчанию: 'off'

Только для графиков данных в частотной области:

ОбластьОписание
FreqUnits

Единицы измерения частоты, указанные как одно из следующих значений:

  • 'Hz'

  • 'rad/second'

  • 'rpm'

  • 'kHz'

  • 'MHz'

  • 'GHz'

  • 'rad/nanosecond'

  • 'rad/microsecond'

  • 'rad/millisecond'

  • 'rad/minute'

  • 'rad/hour'

  • 'rad/day'

  • 'rad/week'

  • 'rad/month'

  • 'rad/year'

  • 'cycles/nanosecond'

  • 'cycles/microsecond'

  • 'cycles/millisecond'

  • 'cycles/hour'

  • 'cycles/day'

  • 'cycles/week'

  • 'cycles/month'

  • 'cycles/year'

По умолчанию: 'rad/s'

Можно также указать 'auto' который использует единицы измерения частоты rad/TimeUnit относительно единиц системного времени, указанных в TimeUnit собственность. Для нескольких систем с различными единицами времени используются единицы первой системы.

FreqScale

Шкала частот, заданная как одно из следующих значений: 'linear' | 'log'

По умолчанию: 'log'

MagUnits

Единицы величины, указанные как одно из следующих значений: 'dB' | 'abs'

По умолчанию: 'dB'

MagScale

Шкала величин, заданная как одно из следующих значений: 'linear' | 'log'

По умолчанию: 'linear'

MagVisible

Видимость графика величины, заданная как одно из следующих значений: 'on' | 'off'

По умолчанию: 'on'

MagLowerLimMode

Включает нижний предел величины, указанный как одно из следующих значений: 'auto' | 'manual'

По умолчанию: 'auto'

MagLowerLimНижний предел величины,, указан как тип данных double. Обычно это определяется диапазоном амплитуд, которые принимают построенные на графике данные.
PhaseUnits

Единицы фазы, указанные как одно из следующих значений: 'deg' | 'rad'

По умолчанию: 'deg'

PhaseVisible

Видимость фазового графика, заданная как одно из следующих значений: 'on' | 'off'

По умолчанию: 'on'

PhaseWrapping

Включить свертывание фаз, указанное как одно из следующих значений: 'on' | 'off'

По умолчанию: 'off'

PhaseWrappingBranch

Значение фазы, при котором график переносит накопленную фазу, когда PhaseWrapping имеет значение 'on'.

По умолчанию: -180 (фаза переносится в интервал [-180°, 180°))

PhaseMatching

Включить согласование фаз, указанное как одно из следующих значений: 'on' | 'off'

По умолчанию: 'off'

PhaseMatchingFreqЧастота для фазы согласования, указанная как тип данных double.
PhaseMatchingValueЗначение, с которым близко сопоставляются фазовые отклики, указанное как действительное число, представляющее желаемое фазовое значение PhaseMatchingFreq.

См. также

|

Представлен в R2014a
